Cầu Chì Tự Rơi Cắt Có Tải LBFCO

Cầu chì tự rơi cắt có tải LBFCO (Load Break Fuse Cut Out) là thiết bị bảo vệ quan trọng trong lưới điện trung thế, được lắp đặt phổ biến trên các trạm biến áp phân phối 12kV, 22kV, 24kV và 35kV. Đây là phiên bản nâng cấp của cầu chì tự rơi FCO thông thường, được trang bị thêm buồng dập hồ quang, cho phép đóng/cắt phụ tải một cách an toàn ngay cả khi đường dây đang mang điện.

LBFCO Là Gì?

LBFCO là tên viết tắt của Load Break Fuse Cut Out, dịch sang tiếng Việt là "cầu chì tự rơi cắt có tải" hoặc "cầu chì cắt có tải". Về bản chất, LBFCO chính là cầu chì tự rơi FCO được bổ sung thêm bộ phận dập hồ quang (arc interrupter), nhờ đó thiết bị có thể:

· Đóng/cắt dòng điện phụ tải bình thường (không chỉ cắt sự cố như FCO thường).

· Cách ly máy biến áp khỏi lưới điện để phục vụ bảo trì, sửa chữa mà không cần cắt điện toàn tuyến.

· Tự động rơi ống chì khi có sự cố quá tải hoặc ngắn mạch, tạo khoảng hở cách điện rõ ràng, dễ quan sát bằng mắt thường.

Nhờ tính năng đóng cắt có tải, LBFCO được ứng dụng rộng rãi để bảo vệ các trạm biến áp phân phối có công suất từ khoảng 630 kVA đến 1.500 kVA, thay thế cho việc phải dùng dao cắt tải (LBS) riêng biệt ở những vị trí không đòi hỏi dòng cắt lớn.

Cấu Tạo Cầu Chì Tự Rơi Cắt Có Tải LBFCO

Một bộ LBFCO hoàn chỉnh gồm các bộ phận chính:

· Khung đỡ (Cutout body): Thiết kế dạng chữ "C", làm bằng hợp kim đồng có độ dẫn điện cao, bề mặt tiếp xúc được mạ bạc giúp tăng khả năng dẫn điện và giảm ăn mòn theo thời gian.

· Ống chì (Fuse tube/holder): Làm từ sợi thủy tinh chịu nhiệt, có khả năng chống hồ quang, đóng vai trò như một dao cắt đơn giản khi thao tác đóng/mở bằng sào cách điện.

· Dây chì (Fuse link): Được lựa chọn theo dòng điện định mức phù hợp với công suất máy biến áp cần bảo vệ.

· Buồng dập hồ quang (Arc interrupter): Bộ phận đặc trưng giúp LBFCO khác biệt với FCO thường, làm từ vật liệu chống cháy, có nhiệm vụ dập tắt hồ quang điện sinh ra khi cắt tải.

· Cách điện: Bằng sứ gốm tráng men hoặc Polymer, chịu được điều kiện môi trường khắc nghiệt như ven biển, sương muối, ô nhiễm công nghiệp, tia UV.

· Phụ kiện lắp đặt: Giá đỡ trên xà, bu lông, đai ốc, vòng đệm.

Nguyên Lý Hoạt Động

Khi lưới điện xảy ra sự cố quá tải hoặc ngắn mạch, dòng điện tăng đột biến làm dây chì bên trong ống chì bị nóng chảy và đứt. Lúc này, ống chì mất lực giữ, tự động rơi xuống và treo lơ lửng trên khung đỡ – đây chính là lý do thiết bị được gọi là "cầu chì tự rơi". Trạng thái rơi tạo ra một khoảng cách ly rõ ràng, giúp nhân viên vận hành dễ dàng quan sát và xác định pha bị sự cố từ dưới mặt đất mà không cần thiết bị đo kiểm phức tạp.

Với LBFCO, nhờ có buồng dập hồ quang, người thợ điện có thể chủ động dùng sào thao tác để đóng hoặc cắt thiết bị ngay cả khi mạch đang có tải, phục vụ cho công tác chuyển đổi phương thức vận hành, cô lập máy biến áp để bảo trì mà không làm gián đoạn cả tuyến lưới.

Phân Loại LBFCO Theo Vật Liệu Cách Điện

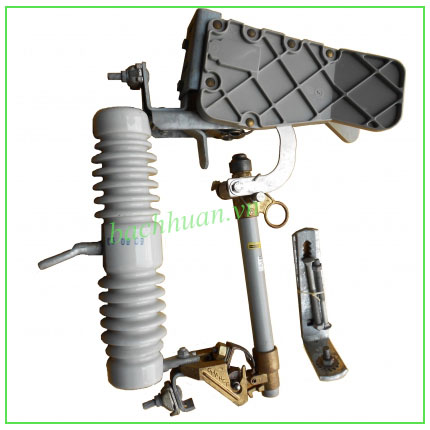

LBFCO Cách Điện Sứ

Loại truyền thống, độ bền cơ học cao, khả năng chịu nhiệt tốt, phù hợp với môi trường khô ráo, ít ô nhiễm. Nhược điểm là trọng lượng nặng, dễ vỡ khi va đập trong quá trình vận chuyển, lắp đặt.

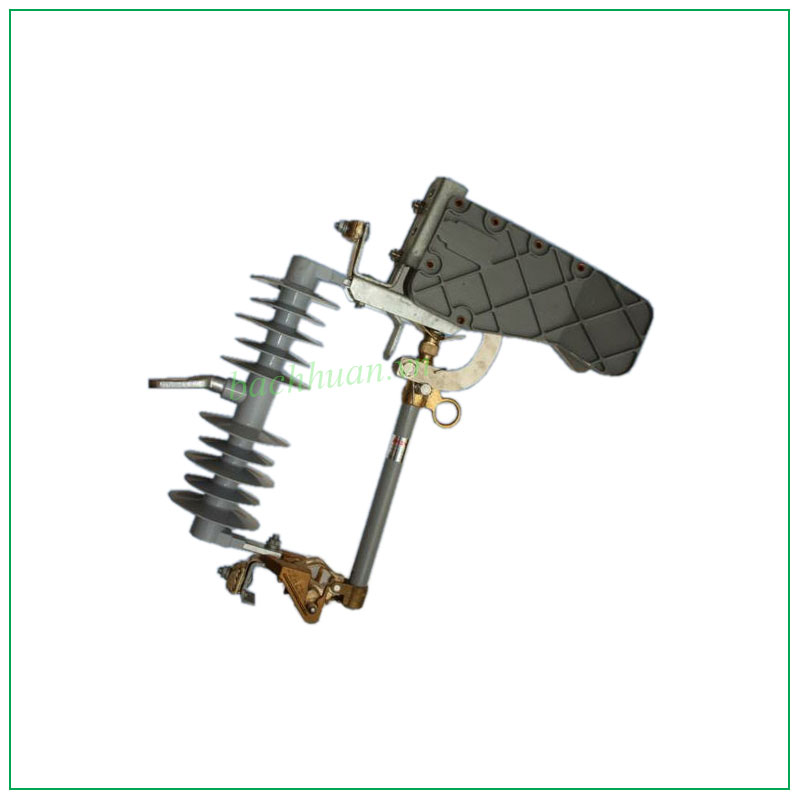

LBFCO Cách Điện Polymer

Loại đang được ưa chuộng hiện nay nhờ các ưu điểm vượt trội:

· Kháng nước, chống bụi bẩn và chống ăn mòn tốt, hạn chế hiện tượng phóng điện bề mặt.

· Trọng lượng nhẹ hơn đáng kể so với sứ, dễ vận chuyển, lắp đặt và bảo trì.

· Độ bền cơ học cao hơn, ít hư hỏng do va đập.

· Phù hợp lắp đặt ở mọi điều kiện khí hậu, đặc biệt là khu vực ven biển, độ ẩm cao, nhiều sương muối – rất phù hợp với khí hậu nhiệt đới tại Việt Nam.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng model đang cần.

Ứng Dụng Của LBFCO Trong Lưới Điện

· Bảo vệ máy biến áp phân phối trên các nhánh rẽ đường dây trên không.

· Đóng vai trò như dao cắt tải tại các vị trí cần thao tác đóng/cắt định kỳ mà không cần cắt điện toàn tuyến.

· Cách ly sự cố quá tải, ngắn mạch, bảo vệ an toàn cho máy biến áp và các thiết bị hạ lưu.

· Lắp đặt tại các trạm biến áp trong khu dân cư, khu công nghiệp, công trình điện lực, tòa nhà, nhà máy.

Ưu Điểm Khi Sử Dụng LBFCO

· An toàn vận hành: Có thể đóng/cắt khi đang mang tải nhờ buồng dập hồ quang, giảm nguy cơ phát sinh hồ quang gây cháy nổ.

· Dễ phát hiện sự cố: Ống chì rơi xuống tạo tín hiệu trực quan, nhân viên vận hành dễ dàng xác định và khắc phục.

· Thi công, bảo trì đơn giản: Thao tác đóng/mở bằng sào cách điện chuyên dụng, không cần cắt điện diện rộng.

· Độ bền cao, tuổi thọ dài: Đặc biệt với dòng cách điện Polymer, phù hợp khí hậu nóng ẩm, mưa nhiều, ven biển của Việt Nam.

· Chi phí đầu tư hợp lý so với các thiết bị đóng cắt trung thế khác như Recloser hay LBS.

Vì Sao Nên Chọn LBFCO Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC/ANSI.

· Đa dạng cấp điện áp và dòng điện định mức, đáp ứng nhiều loại công trình từ dân dụng đến công nghiệp.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo công suất máy biến áp thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về LBFCO

LBFCO khác gì so với FCO thông thường? FCO chỉ có chức năng bảo vệ và cắt sự cố, không được thiết kế để đóng/cắt khi có tải. LBFCO là FCO được trang bị thêm buồng dập hồ quang, nên có thể đóng/cắt an toàn ngay cả khi mạch đang mang dòng tải.

LBFCO phù hợp với máy biến áp công suất bao nhiêu? LBFCO thường được sử dụng để bảo vệ các máy biến áp phân phối có công suất khoảng 630 kVA đến 1.500 kVA, tùy theo dòng điện định mức của thiết bị và yêu cầu thiết kế của trạm.

Nên chọn LBFCO cách điện sứ hay Polymer? Với khí hậu nhiệt đới ẩm, nhiều mưa và khu vực ven biển như tại Việt Nam, LBFCO cách điện Polymer thường được khuyến nghị nhờ khả năng kháng nước, chống ăn mòn và trọng lượng nhẹ, thuận tiện thi công.

Bách Huân có cung cấp lắp đặt và bảo trì LBFCO không? Có. Ngoài cung cấp thiết bị chính hãng, Bách Huân hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt và có thể kết nối dịch vụ bảo trì, thay thế theo nhu cầu công trình.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá cầu chì tự rơi cắt có tải LBFCO chính hãng, giao hàng nhanh trên toàn quốc.
