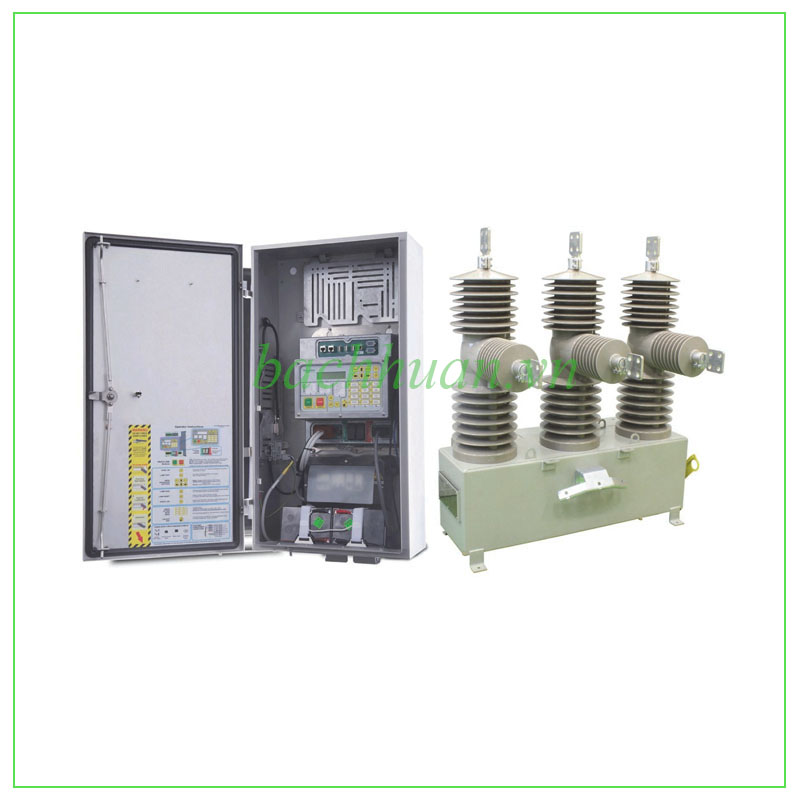

Máy Cắt Recloser

Máy cắt Recloser (máy cắt tự động đóng lại) là thiết bị đóng cắt trung thế thông minh, được trang bị cảm biến và bộ điều khiển điện tử cho phép tự động phát hiện sự cố, cô lập đoạn lưới gặp lỗi, và tự động đóng lại để khôi phục cấp điện nếu sự cố chỉ là thoáng qua. Đây là giải pháp bảo vệ hiện đại nhất cho lưới điện phân phối, giúp giảm đáng kể thời gian mất điện, nâng cao độ tin cậy cung cấp điện và tối ưu chi phí vận hành cho cả đơn vị điện lực lẫn khách hàng sử dụng điện. Bách Huân cung cấp máy cắt Recloser chính hãng, đạt tiêu chuẩn IEC/IEEE quốc tế, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

Máy Cắt Recloser Là Gì?

Recloser là thiết bị đóng cắt tự động chính xác với độ tin cậy cao, về bản chất là một máy cắt (Circuit Breaker) thông thường được tích hợp thêm bộ điều khiển thông minh, cho phép lập trình số lần đóng lặp lại theo yêu cầu xác định trước. Điểm khác biệt cốt lõi giữa Recloser và máy cắt thông thường: máy cắt thông thường khi phát hiện sự cố sẽ mở mạch và giữ nguyên trạng thái mở vô thời hạn, trong khi Recloser sẽ tự động mở và đóng lại mạch điện nhiều lần liên tiếp theo một chu trình đã lập trình sẵn, tạo cơ hội cho các sự cố thoáng qua tự khắc phục trước khi quyết định cắt hẳn (lockout).

Phần lớn các sự cố ngắn mạch trên lưới điện phân phối trung thế (như cành cây chạm đường dây, chim chóc, sét thoáng qua...) có bản chất là sự cố tạm thời, chỉ tồn tại trong tích tắc rồi tự biến mất. Nhờ cơ chế tự động đóng lại, Recloser giúp khôi phục cấp điện gần như ngay lập tức sau các sự cố dạng này, hạn chế tối đa thời gian gián đoạn cung cấp điện cho khách hàng.

Cấu Tạo Của Máy Cắt Recloser

Một bộ Recloser hoàn chỉnh gồm các bộ phận chính:

· Buồng dập hồ quang: Sử dụng công nghệ chân không (vacuum interrupter) hoặc khí SF6 để dập tắt hồ quang điện khi đóng/cắt mạch, đảm bảo tuổi thọ cao và khả năng thao tác hàng nghìn lần.

· Hệ thống cảm biến: Bao gồm cảm biến dòng điện (CT) và cảm biến điện áp (VT) tích hợp trên cả ba pha, liên tục giám sát các thông số dòng điện, điện áp trên đường dây để phát hiện bất thường.

· Relay bảo vệ và bộ điều khiển: "Bộ não" của Recloser, cho phép lập trình các chức năng bảo vệ (quá dòng, chạm đất, quá/thấp áp...), số lần đóng lặp lại, thời gian trễ giữa các lần đóng, đồng thời lưu trữ dữ liệu sự cố (dòng điện, điện áp, công suất, thời điểm xảy ra sự cố).

· Hệ thống truyền động: Cơ cấu cơ khí hoặc điện từ, nhận lệnh từ bộ điều khiển để tác động lên cơ cấu đóng/cắt, đảm bảo thao tác diễn ra cực nhanh (thường dưới 50ms).

· Vỏ bọc kín: Bảo vệ vi mạch điện tử và bộ điều khiển bên trong khỏi tác động của môi trường, cho phép lắp đặt ngoài trời trên cột điện hoặc trong trạm biến áp.

· Module truyền thông: Cho phép kết nối SCADA, giám sát và điều khiển từ xa, hỗ trợ các giao thức phổ biến như IEC 60870-5-101/104, DNP3, IEC 61850.

Nguyên Lý Hoạt Động

Recloser hoạt động theo một chu kỳ "Ngắt – Đóng" (Trip – Close) được lập trình sẵn:

1. Phát hiện sự cố: Khi cảm biến dòng điện ghi nhận dòng điện tăng đột biến (ví dụ vượt quá 200% dòng định mức), relay bảo vệ sẽ ra lệnh ngắt mạch tức thời để cô lập lỗi.

2. Đóng lại lần 1: Sau một khoảng thời gian trễ t1 đã cài đặt (thường vài trăm mili-giây đến vài giây), Recloser tự động đóng mạch trở lại.

3. Kiểm tra sự cố: Nếu sự cố đã tự biến mất (sự cố thoáng qua), Recloser giữ nguyên trạng thái đóng, cấp điện trở lại bình thường cho toàn tuyến.

4. Lặp lại chu trình: Nếu sự cố vẫn còn tồn tại, Recloser tiếp tục mở mạch, chờ thời gian t2 rồi đóng lại lần nữa. Quá trình này thường lặp lại từ 2 đến 4 lần.

5. Khóa mạch (Lockout): Nếu sau số lần đóng lặp lại đã cài đặt mà sự cố vẫn còn (sự cố vĩnh viễn), Recloser sẽ khóa mạch ở trạng thái mở hẳn, cách ly đoạn lưới lỗi để chờ đội kỹ thuật đến kiểm tra, sửa chữa.

Toàn bộ số lần đóng/cắt, thời gian trễ giữa các lần đóng đều có thể được người vận hành lập trình và điều chỉnh linh hoạt theo đặc điểm của từng tuyến lưới điện.

So Sánh Recloser Với LBS Và Máy Cắt Thông Thường

So với LBS, Recloser vượt trội hoàn toàn về khả năng cắt sự cố ngắn mạch và tự động tái cấp điện. So với máy cắt thông thường, Recloser bổ sung khả năng tự động đóng lại và phân biệt sự cố thoáng qua – vĩnh viễn, giúp giảm thiểu đáng kể thời gian mất điện không cần thiết.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (BIL, khối lượng, kích thước, chức năng bảo vệ ANSI...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng nhu cầu công trình.

Ứng Dụng Của Máy Cắt Recloser

· Lắp đặt trên các tuyến trục chính hoặc nhánh rẽ quan trọng của đường dây phân phối trung thế để tự động cô lập sự cố và giảm phạm vi mất điện.

· Phân đoạn lưới điện thông minh, phối hợp bảo vệ theo cấp (protection coordination) với các thiết bị khác như FCO, LBS, LA trên cùng tuyến.

· Ứng dụng trong tự động hóa lưới điện phân phối (Distribution Automation - DA), kết nối SCADA để giám sát và điều khiển từ xa theo thời gian thực.

· Bảo vệ các khu vực trọng yếu như bệnh viện, khu công nghiệp, sân bay – nơi yêu cầu độ tin cậy cấp điện cao và thời gian khôi phục sự cố nhanh.

· Giảm chỉ số MAIFI (tần suất mất điện thoáng qua) và SAIDI (thời gian mất điện trung bình hệ thống) cho đơn vị quản lý vận hành lưới điện.

Ưu Điểm Của Máy Cắt Recloser

· Tự động khôi phục cấp điện nhanh chóng sau các sự cố thoáng qua, giảm đáng kể thời gian gián đoạn cho khách hàng sử dụng điện.

· Phân biệt được sự cố tạm thời và vĩnh viễn, tránh cắt điện không cần thiết trên diện rộng.

· Tích hợp đầy đủ chức năng bảo vệ (quá dòng, chạm đất, quá/thấp áp...) trong một thiết bị duy nhất, giảm chi phí đầu tư thiết bị rời.

· Lưu trữ dữ liệu sự cố chi tiết (dòng điện, điện áp, thời điểm xảy ra), hỗ trợ phân tích và cải thiện chất lượng lưới điện.

· Kết nối SCADA, hỗ trợ tự động hóa lưới điện thông minh, giám sát và điều khiển từ xa theo thời gian thực.

· Độ bền cao, ít bảo trì: Công nghệ dập hồ quang chân không hoặc SF6 cho tuổi thọ hàng nghìn lần thao tác.

Vị Trí Lắp Đặt Recloser Trong Lưới Điện

Việc lựa chọn vị trí lắp đặt Recloser cần dựa trên cấu trúc mạng lưới và mục tiêu bảo vệ kỹ thuật của từng tuyến trung thế:

· Đầu nguồn xuất tuyến: Bảo vệ tổng thể cho toàn bộ tuyến đường dây phân phối.

· Tại các nhánh rẽ lớn: Phân đoạn lưới điện, giới hạn phạm vi ảnh hưởng khi có sự cố trên nhánh rẽ.

· Phối hợp bảo vệ theo cấp (recloser-fuse coordination, recloser-recloser coordination): Đảm bảo thiết bị bảo vệ gần sự cố nhất sẽ tác động trước, giảm thiểu phạm vi mất điện.

Vì Sao Nên Chọn Máy Cắt Recloser Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC 62271-111, IEEE C37.60.

· Đa dạng cấp điện áp và dòng cắt ngắn mạch, đáp ứng nhiều loại công trình từ lưới điện nông thôn đến khu công nghiệp, đô thị.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ tính toán phối hợp bảo vệ (protection coordination) phù hợp với đặc điểm từng tuyến lưới.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về Máy Cắt Recloser

Recloser khác gì so với máy cắt (Circuit Breaker) thông thường? Máy cắt thông thường khi phát hiện sự cố sẽ mở mạch và giữ nguyên trạng thái mở cho đến khi có người thao tác đóng lại. Recloser tự động mở và đóng lại mạch nhiều lần theo chu trình lập trình sẵn, tạo cơ hội cho sự cố thoáng qua tự khắc phục trước khi quyết định khóa mạch hẳn.

Recloser có thay thế được LBS không? Không hoàn toàn. Recloser có đầy đủ chức năng của một máy cắt (cắt được dòng ngắn mạch) cộng thêm khả năng tự động đóng lại, trong khi LBS chỉ đóng/cắt được dòng tải bình thường, không cắt được dòng sự cố ngắn mạch. Do có nhiều chức năng vượt trội hơn, Recloser thường có chi phí đầu tư cao hơn đáng kể so với LBS.

Recloser đóng lại bao nhiêu lần trước khi khóa mạch hẳn? Số lần đóng lặp lại có thể lập trình tùy theo yêu cầu vận hành, thường dao động từ 2 đến 4 lần. Nếu sau số lần này sự cố vẫn còn tồn tại, Recloser sẽ khóa mạch (lockout) để chờ đội kỹ thuật kiểm tra, sửa chữa.

Recloser sử dụng công nghệ dập hồ quang nào? Các dòng Recloser hiện đại chủ yếu sử dụng công nghệ dập hồ quang chân không (vacuum interrupter) kết hợp cách điện rắn epoxy, hoặc dùng khí SF6, mang lại độ bền cao và khả năng thao tác hàng nghìn lần mà không cần bảo trì thường xuyên.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá máy cắt Recloser chính hãng, giao hàng nhanh trên toàn quốc.
