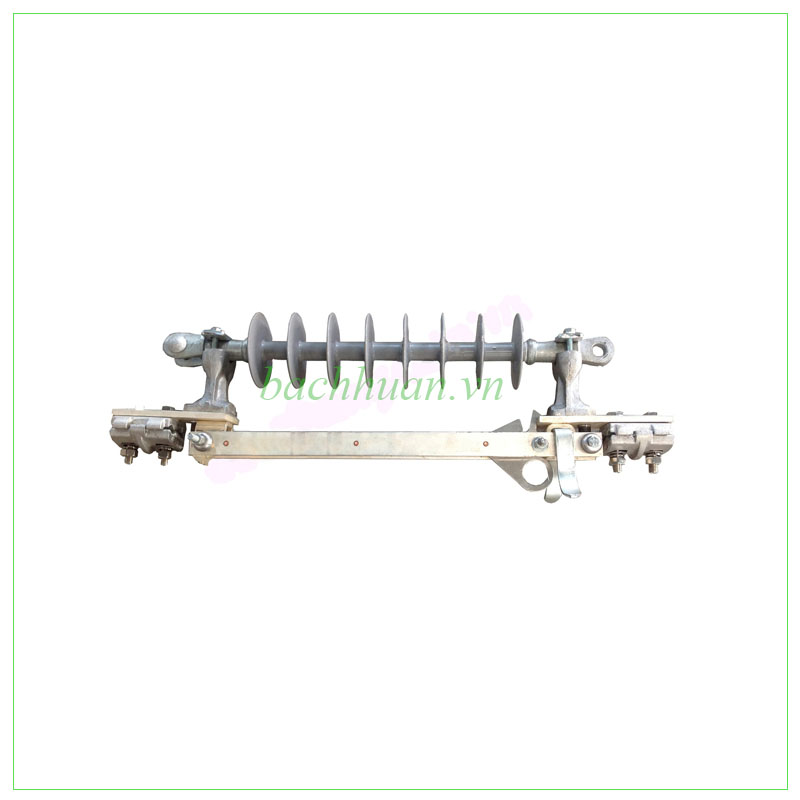

Dao Cách Ly 1 Pha Căng Trên Dây LTD

Dao cách ly 1 pha căng trên dây LTD là khí cụ điện được lắp nối trực tiếp trên đường dây cáp điện trung thế, dùng để phân chia hoặc cô lập từng đoạn của đường dây phân phối. Khác với dao cách ly (DS) 3 pha lắp trên xà trạm biến áp, LTD được thiết kế dạng treo, tích hợp trực tiếp vào kết cấu căng dây thông qua khóa néo, giúp thi công gọn nhẹ và tiết kiệm chi phí kết cấu cột, xà so với các loại DS thông thường. Bách Huân cung cấp dao cách ly 1 pha căng trên dây LTD chính hãng, cách điện Polymer chất lượng cao, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

Dao Cách Ly 1 Pha Căng Trên Dây LTD Là Gì?

LTD là tên gọi viết tắt phổ biến trên thị trường Việt Nam cho dòng dao cách ly 1 pha kiểu căng trên dây (line-type disconnector), thuộc nhóm dao cách ly (DS – Disconnecting Switch) nói chung nhưng có kết cấu đặc thù: thiết bị được lắp trực tiếp xen giữa hai đoạn dây dẫn của đường dây trên không thông qua khóa néo, thay vì lắp trên khung giá đỡ như dao cách ly 3 pha thông thường.

Về bản chất, LTD vẫn hoạt động theo nguyên lý chung của dao cách ly: tạo ra một khoảng hở cách điện có thể nhìn thấy được giữa hai đoạn mạch, và chỉ được phép đóng/cắt khi đường dây ở trạng thái không tải (không có dòng điện hoặc dòng điện rất nhỏ). Nhờ đó, khi một đoạn đường dây gặp sự cố hoặc cần bảo trì, đội thi công có thể cô lập đúng đoạn cần xử lý mà không ảnh hưởng đến các đoạn còn lại của tuyến, giúp các thiết bị và phụ tải khác vẫn hoạt động bình thường.

Cấu Tạo Dao Cách Ly 1 Pha Căng Trên Dây LTD

Một bộ LTD hoàn chỉnh gồm hai phần chính:

· Bộ phận dao cách ly (đóng cắt): Gồm tiếp điểm đóng/cắt làm bằng đồng nguyên chất, đảm bảo khả năng dẫn điện tốt và độ bền cao trong quá trình vận hành lâu dài.

· Chuỗi cách điện treo (insulator string): Chuỗi cách điện làm bằng vật liệu Polymer (composite silicone), vừa đóng vai trò cách điện, vừa chịu lực căng cơ học của đường dây, kết nối LTD vào kết cấu cột thông qua khóa néo.

Nhờ tích hợp cả chức năng cách điện và chịu lực căng trong cùng một cụm thiết bị, LTD có thể lắp đặt trực tiếp vào đường dây trên không mà không cần thêm khung giá đỡ hay xà ngang phức tạp như các loại dao cách ly 3 pha thông thường.

Nguyên Lý Hoạt Động

Việc đóng/mở dao cách ly LTD được thực hiện thông qua sào thao tác cách điện từ mặt đất – nhân viên vận hành sẽ dùng sào chuyên dụng để tác động vào cơ cấu đóng/cắt của thiết bị đang treo trên cao. Khi mở, LTD tạo ra một khoảng hở cách điện rõ ràng, có thể quan sát trực tiếp bằng mắt thường, xác nhận đoạn đường dây đã được cách ly hoàn toàn khỏi nguồn điện.

Lưu ý kỹ thuật quan trọng: Tương tự các loại dao cách ly khác, LTD không có buồng dập hồ quang, do đó chỉ được phép thao tác đóng/cắt khi đường dây ở trạng thái không tải (không có dòng điện chạy qua). Việc thao tác LTD khi đường dây đang mang tải có thể gây phóng điện hồ quang nguy hiểm, hư hỏng thiết bị và mất an toàn cho người vận hành.

Vật Liệu Cách Điện Và Khả Năng Chịu Môi Trường

Chuỗi cách điện treo và phần cách điện của LTD hiện nay chủ yếu sử dụng vật liệu Polymer (composite silicone) ngoài trời, mang lại nhiều ưu điểm vượt trội:

· Tính kháng nước tốt, hạn chế hiện tượng phóng điện bề mặt khi trời mưa hoặc độ ẩm cao.

· Khả năng làm việc trong điều kiện ô nhiễm nặng như khu vực ven biển, sương muối, ô nhiễm công nghiệp.

· Chịu được bức xạ tia cực tím (UV) trong thời gian dài mà không suy giảm đáng kể tính chất cách điện.

· Phù hợp với khí hậu nhiệt đới ẩm đặc trưng của Việt Nam, nơi có lượng mưa lớn và độ ẩm cao quanh năm.

· Trọng lượng nhẹ hơn so với chuỗi cách điện sứ truyền thống, giúp giảm tải trọng lên cột điện và thuận tiện trong thi công, lắp đặt.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số trên tổng hợp từ các model phổ biến trên thị trường (24kV/630A và 38kV/800A). Thông số cụ thể có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng nhu cầu công trình.

Phân Biệt LTD Với Dao Cách Ly 3 Pha Ngoài Trời Thông Thường

Nhờ kết cấu treo gọn nhẹ, LTD đặc biệt phù hợp để lắp đặt tại các vị trí cần phân đoạn nhanh trên tuyến đường dây dài mà không muốn đầu tư thêm kết cấu cột, xà phức tạp như khi lắp DS 3 pha thông thường.

Ứng Dụng Của Dao Cách Ly 1 Pha Căng Trên Dây LTD

· Phân đoạn đường dây phân phối trung thế trên không thành các đoạn nhỏ hơn để dễ dàng cô lập khi có sự cố.

· Cô lập nhanh một đoạn đường dây cần sửa chữa, bảo trì mà không ảnh hưởng đến các đoạn còn lại của tuyến.

· Thay đổi kết cấu vận hành lưới điện phân phối tại các điểm giao, điểm rẽ nhánh trên tuyến đường dây dài.

· Ứng dụng phổ biến tại các công trình đường dây trung thế nông thôn, ngoại thành, nơi cần tối ưu chi phí kết cấu cột điện.

Ưu Điểm Của Dao Cách Ly 1 Pha Căng Trên Dây LTD

· Thi công đơn giản, tiết kiệm chi phí kết cấu: Không cần xà ngang hay khung giá đỡ phức tạp như DS 3 pha thông thường.

· Tích hợp 2 trong 1: Vừa đóng vai trò cách điện, vừa chịu lực căng cơ học của đường dây trong cùng một cụm thiết bị.

· Độ bền cao trong môi trường khắc nghiệt: Cách điện Polymer kháng nước, chống ô nhiễm, chịu tia UV tốt, phù hợp khí hậu nhiệt đới Việt Nam.

· Thao tác an toàn, dễ dàng: Đóng/mở bằng sào cách điện từ mặt đất, không cần trèo cao hay tiếp cận trực tiếp thiết bị.

· Linh hoạt trong quy hoạch lưới điện: Cho phép phân đoạn tuyến đường dây tại nhiều vị trí khác nhau tùy theo nhu cầu vận hành.

Lưu Ý Khi Lắp Đặt Và Vận Hành LTD

· Chỉ thao tác đóng/cắt khi đường dây không tải – tuyệt đối không dùng LTD để cắt dòng tải vì thiết bị không có buồng dập hồ quang.

· Cần kiểm tra lực căng và tình trạng chuỗi cách điện định kỳ, đặc biệt sau các đợt mưa bão để đảm bảo an toàn cơ học cho đường dây.

· Nên lựa chọn LTD có cấp điện áp và dòng điện định mức phù hợp với thông số thực tế của tuyến đường dây cần lắp đặt.

· Việc lắp đặt cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn, tuân thủ quy trình an toàn khi thi công trên cao.

Vì Sao Nên Chọn LTD Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC 60129, IEC 61109.

· Cách điện Polymer chất lượng cao, phù hợp với điều kiện khí hậu và môi trường vận hành tại Việt Nam.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo yêu cầu thực tế của tuyến đường dây.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về Dao Cách Ly 1 Pha Căng Trên Dây LTD

LTD có thể cắt được khi đường dây đang có tải không? Không. LTD không có buồng dập hồ quang nên chỉ được phép thao tác đóng/cắt khi đường dây ở trạng thái không tải (không có dòng điện hoặc dòng điện rất nhỏ). Nếu cần đóng/cắt có tải, cần sử dụng các thiết bị chuyên dụng như LBS.

LTD khác gì so với dao cách ly 3 pha ngoài trời thông thường? LTD là loại 1 pha, được treo trực tiếp trên đường dây thông qua khóa néo, tích hợp luôn chuỗi cách điện chịu lực căng. Dao cách ly 3 pha thông thường được lắp trên khung giá đỡ hoặc xà trạm biến áp, cần kết cấu cột/xà riêng biệt.

Vì sao nên chọn LTD cách điện Polymer thay vì sứ? Với khí hậu nhiệt đới ẩm, nhiều mưa và khu vực ven biển như tại Việt Nam, LTD cách điện Polymer được ưu tiên nhờ khả năng kháng nước, chống ô nhiễm bề mặt, chịu tia UV tốt và trọng lượng nhẹ hơn nhiều so với sứ.

Nên chọn LTD điện áp 24kV hay 38kV cho công trình? Cấp điện áp của LTD cần được lựa chọn dựa trên điện áp định mức thực tế của tuyến đường dây cần lắp đặt. Quý khách nên cung cấp thông tin cấp điện áp và dòng điện của tuyến lưới để được Bách Huân tư vấn model phù hợp nhất.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá dao cách ly 1 pha căng trên dây LTD chính hãng, giao hàng nhanh trên toàn quốc.
