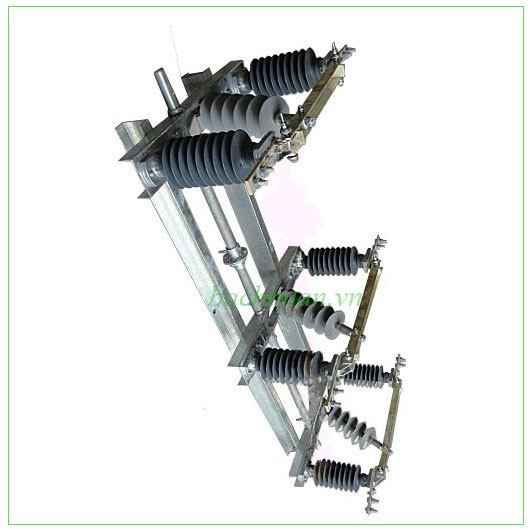

Dao Cách Ly 3 Pha Ngoài Trời

Dao cách ly 3 pha ngoài trời (DS – Disconnecting Switch) là khí cụ điện cơ bản và phổ biến nhất trong lưới điện trung thế, dùng để tạo ra một khoảng cách ly an toàn, có thể nhìn thấy bằng mắt thường, giữa các bộ phận đang mang điện và các bộ phận đã được cắt điện. Với chi phí đầu tư thấp hơn nhiều so với các thiết bị đóng cắt khác như LBS hay Recloser, DS 3 pha ngoài trời được lắp đặt rộng rãi tại các trạm biến áp phân phối và trên đường dây trung thế trên không ở cấp điện áp 12kV, 24kV, 35kV. Bách Huân cung cấp dao cách ly 3 pha ngoài trời chính hãng, đa dạng vật liệu cách điện và kiểu truyền động, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

Dao Cách Ly 3 Pha Ngoài Trời Là Gì?

DS (Disconnecting Switch), còn gọi là cầu dao cách ly hay dao cách ly, là khí cụ điện dùng để đóng/cắt mạch điện cao áp khi không tải hoặc khi dòng điện rất nhỏ so với dòng định mức, nhằm tạo ra một khoảng cách an toàn có thể quan sát được giữa bộ phận đang mang điện và bộ phận đã cách ly. Về nguyên lý làm việc, DS hoạt động gần giống một cầu dao điện hạ thế thông thường, nhưng do làm việc ở cấp điện áp cao hơn nên kích thước các bộ phận, khoảng cách cách điện đều lớn hơn đáng kể.

Dao cách ly 3 pha ngoài trời là loại DS được thiết kế lắp đặt trên cột điện, xà trạm biến áp hoặc khung giá đỡ ngoài trời, với ba pha được liên kết đồng bộ trên cùng một hệ thống truyền động, phù hợp cho các đường dây trên không và trạm biến áp phân phối phổ biến tại Việt Nam.

Cấu Tạo Dao Cách Ly 3 Pha Ngoài Trời

Một bộ dao cách ly 3 pha ngoài trời cơ bản gồm các bộ phận chính:

· Sứ cách điện: Đỡ và cách điện cho các bộ phận mang điện, làm bằng sứ gốm hoặc Polymer (composite silicone) tùy theo yêu cầu môi trường lắp đặt.

· Lưỡi dao (dao động): Bộ phận tiếp điểm di động, thực hiện chuyển động đóng/mở để tạo hoặc cắt mạch điện.

· Ngàm cố định (tiếp điểm tĩnh): Nơi lưỡi dao tiếp xúc khi ở trạng thái đóng, đảm bảo dẫn điện tốt và ổn định.

· Dây dẫn: Kết nối các pha với hệ thống lưới điện.

· Hệ thống truyền động: Cơ cấu cơ khí giúp thao tác đóng/mở đồng bộ trên cả ba pha, có thể vận hành bằng tay (sào cách điện, tay quay) hoặc bằng động cơ điện để điều khiển từ xa.

· Dao tiếp địa (tùy chọn): Một số model được tích hợp thêm dao nối đất, liên động với dao cách ly chính – khi DS mở, dao tiếp địa sẽ đóng lại để phóng hết điện áp dư còn tồn tại trong đoạn mạch đã cách ly, tăng cường an toàn cho người thao tác bảo trì.

Nguyên Lý Hoạt Động

Dao cách ly hoạt động dựa trên nguyên lý cơ khí đơn giản: lưỡi dao di chuyển tiếp xúc hoặc tách rời khỏi ngàm cố định để đóng hoặc mở mạch điện. Khác với LBS hay máy cắt, DS không có buồng dập hồ quang, do đó tuyệt đối không được phép thao tác đóng/cắt khi mạch đang mang tải hoặc có dòng điện lớn – việc thao tác sai có thể gây phóng điện hồ quang nguy hiểm, hư hỏng thiết bị và gây tai nạn cho người vận hành.

Trên thực tế, DS chỉ được phép đóng/cắt trong các trường hợp: mạch điện đã được cắt tải từ trước (không tải), hoặc đóng/cắt dòng điện dung rất nhỏ của đường dây không tải, cáp không tải, hay dòng điện không tải của máy biến áp. Vì vậy, trong sơ đồ lưới điện, DS thường được lắp đặt phối hợp trước hoặc sau các thiết bị có khả năng cắt tải như cầu chì (FCO), LBS hoặc máy cắt, đóng vai trò tạo khoảng cách ly rõ ràng phục vụ công tác bảo trì, sửa chữa an toàn.

Phân Loại Dao Cách Ly 3 Pha Ngoài Trời

Theo vật liệu cách điện

· Dao cách ly sứ: Độ bền cơ học và khả năng chịu nhiệt cao, phù hợp môi trường ổn định, ít ô nhiễm; nhược điểm là nặng, dễ nứt vỡ khi va đập.

· Dao cách ly Polymer: Vật liệu composite silicone nhẹ, kháng nước, chống ô nhiễm bề mặt và tia UV tốt hơn, được ưu tiên lựa chọn cho các vị trí lắp đặt ngoài trời, đặc biệt tại khu vực ven biển hoặc ô nhiễm công nghiệp của Việt Nam.

Theo kiểu truyền động (kết cấu tiếp điểm)

· Kiểu chém (Knife-blade type): Lưỡi dao chuyển động theo phương ngang hoặc chéo để đóng/mở, kết cấu đơn giản, phổ biến nhất.

· Kiểu trụ quay (Rotary/Pillar type): Tiếp điểm được gắn trên trụ sứ xoay quanh trục để đóng/mở mạch.

· Kiểu treo (Pantograph/Suspended type): Thường dùng trong các trạm biến áp cao thế, tiếp điểm di chuyển theo phương thẳng đứng.

· Kiểu khung truyền (Center-break type): Hai lưỡi dao ở giữa cùng chuyển động, thường dùng cho cấp điện áp cao hơn.

Theo dao tiếp địa đi kèm

· Không dao tiếp địa: Chỉ có chức năng cách ly cơ bản.

· Có 1 hoặc 2 dao tiếp địa: Tăng cường an toàn khi bảo trì, thiết kế tùy theo sơ đồ đấu nối của từng ngăn lộ trong trạm biến áp.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (dòng chịu ngắn mạch, BIL, khối lượng...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng nhu cầu công trình.

Phân Biệt Dao Cách Ly (DS) Và Dao Cắt Tải (LBS)

Nhờ chi phí thấp và cấu tạo đơn giản, DS thường được lắp đặt phối hợp cùng các thiết bị có khả năng cắt tải (như FCO, LBFCO, LBS) để vừa đảm bảo chức năng bảo vệ/đóng cắt, vừa tạo được khoảng cách ly rõ ràng phục vụ công tác bảo trì an toàn.

Ứng Dụng Của Dao Cách Ly 3 Pha Ngoài Trời

· Lắp đặt trước hoặc sau các thiết bị bảo vệ như cầu chì (FCO/LBFCO), LBS, máy cắt để tạo khoảng cách ly khi cần sửa chữa, bảo trì.

· Đóng/cắt dòng điện dung của đường dây không tải, cáp không tải, hoặc dòng điện không tải của máy biến áp.

· Thay đổi phương thức vận hành lưới điện, cô lập an toàn các ngăn lộ, thanh cái trong trạm biến áp phân phối.

· Ứng dụng tại các trạm biến áp phân phối, khu công nghiệp, khu dân cư, công trình điện lực.

Ưu Điểm Của Dao Cách Ly 3 Pha Ngoài Trời

· Chi phí đầu tư thấp hơn đáng kể so với các thiết bị đóng cắt có tải như LBS hay máy cắt.

· Cấu tạo đơn giản, dễ vận hành và bảo trì, phù hợp với đội ngũ kỹ thuật tại nhiều cấp độ công trình.

· Tạo khoảng cách ly trực quan: Người vận hành có thể quan sát trực tiếp trạng thái đóng/mở bằng mắt thường, đảm bảo an toàn khi thao tác bảo trì.

· Đa dạng lựa chọn vật liệu và kiểu truyền động, phù hợp với nhiều điều kiện môi trường và yêu cầu kỹ thuật khác nhau.

· Có thể tích hợp dao tiếp địa để tăng cường an toàn tối đa cho nhân viên vận hành.

Lưu Ý Khi Lắp Đặt Và Vận Hành Dao Cách Ly

· Tuyệt đối không thao tác đóng/cắt DS khi mạch đang mang tải – phải cắt hết tải (bằng LBS, máy cắt hoặc cầu chì) trước khi thao tác dao cách ly để tránh phóng điện hồ quang nguy hiểm.

· Nên lắp đặt khóa liên động (interlock) giữa DS và các thiết bị đóng cắt khác để ngăn ngừa thao tác sai quy trình.

· Chọn đúng vật liệu cách điện theo môi trường lắp đặt: ưu tiên Polymer cho khu vực ngoài trời, ẩm ướt, ô nhiễm, ven biển; tránh dùng sứ tại các khu vực có điều kiện khắc nghiệt để hạn chế rò điện, phóng điện bề mặt.

· Cần bảo dưỡng định kỳ để tránh tình trạng tiếp điểm bị oxy hóa gây tăng điện trở, phát nhiệt, hoặc bộ truyền động bị kẹt không thao tác được khi cần thiết.

Vì Sao Nên Chọn Dao Cách Ly 3 Pha Ngoài Trời Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC.

· Đa dạng cấp điện áp, vật liệu cách điện và kiểu truyền động, đáp ứng nhiều loại công trình từ dân dụng đến công nghiệp, điện lực.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số và kiểu lắp đặt theo yêu cầu thực tế của công trình.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về Dao Cách Ly 3 Pha Ngoài Trời

Dao cách ly có cắt được khi mạch đang có tải không? Không. DS không có buồng dập hồ quang nên tuyệt đối không được thao tác đóng/cắt khi mạch đang mang tải. Cần cắt tải bằng LBS, máy cắt hoặc cầu chì trước, sau đó mới thao tác dao cách ly.

Dao cách ly khác gì so với dao cắt tải LBS? DS chỉ tạo khoảng cách ly an toàn khi không tải hoặc dòng điện rất nhỏ, không có buồng dập hồ quang. LBS có buồng dập hồ quang nên có thể đóng/cắt được ngay cả khi mạch đang mang tải. Hai thiết bị thường được lắp phối hợp với nhau trong cùng một hệ thống.

Nên chọn dao cách ly cách điện sứ hay Polymer? Với khí hậu nhiệt đới ẩm, nhiều mưa và khu vực ven biển như tại Việt Nam, dao cách ly cách điện Polymer thường được khuyến nghị nhờ khả năng kháng nước, chống ô nhiễm bề mặt, nhẹ và ít bị nứt vỡ khi va đập so với loại sứ.

Vì sao nên lắp thêm dao tiếp địa cho dao cách ly? Dao tiếp địa giúp phóng hết điện áp dư còn tồn tại trong đoạn mạch đã cách ly sau khi mở DS, đảm bảo an toàn tuyệt đối cho nhân viên khi tiến hành công tác bảo trì, sửa chữa trên đoạn mạch đó.
