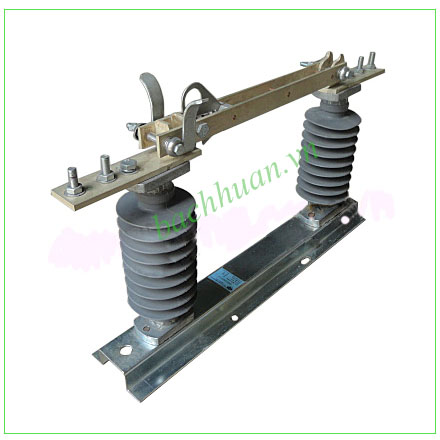

Dao Cách Ly 1 Pha Là Gì?

Dao cách ly (DS – Disconnecting Switch) là khí cụ điện dùng để đóng/cắt mạch điện trung thế khi không tải hoặc dòng điện rất nhỏ, nhằm tạo khoảng cách ly an toàn, trông thấy được, giữa phần đang mang điện và phần đã được cắt điện. Dao cách ly 1 pha là phiên bản đơn giản nhất trong họ sản phẩm dao cách ly, chỉ gồm một bộ tiếp điểm cho một pha duy nhất, được lắp đặt độc lập trên trụ điện – khác với dao cách ly 3 pha (ba cực liên động trên cùng một trục truyền động) hay dao cách ly căng trên dây LTD (tích hợp vào chuỗi cách điện treo).

Nhờ tính đơn giản và chi phí thấp, dao cách ly 1 pha thường được lắp theo bộ 3 chiếc (mỗi chiếc cho một pha) tại các vị trí cần phân đoạn lưới điện theo từng pha riêng lẻ, hoặc lắp kèm phía trên/dưới cầu chì tự rơi (FCO) để tăng cường khả năng cách ly khi cần bảo trì, sửa chữa.

Cấu Tạo Dao Cách Ly 1 Pha

Một bộ dao cách ly 1 pha ngoài trời điển hình gồm các bộ phận chính:

· Sứ cách điện (hoặc cách điện Polymer): Đỡ và cách điện cho lưỡi dao, được lắp đặt theo phương thẳng đứng hoặc treo tùy theo thiết kế của từng model.

· Lưỡi dao cách ly: Thường là loại cắt dọc, làm bằng đồng, đảm bảo khả năng dẫn điện tốt và độ bền cơ học cao trong quá trình đóng/mở.

· Kẹp nối dây: Làm bằng nhôm đúc áp lực, có thể điều chỉnh phù hợp với nhiều tiết diện dây dẫn khác nhau trên lưới điện.

· Khóa hãm tiếp điểm: Làm bằng thép không rỉ, có chức năng chống rung, giữ chắc tiếp điểm ở trạng thái đóng, tránh tự mở do rung động hoặc gió bão.

· Vòng khoen thao tác: Cho phép nhân viên vận hành dùng sào cách điện móc vào để thao tác đóng/mở từ mặt đất mà không cần trèo lên cột điện.

Nguyên Lý Hoạt Động

Dao cách ly 1 pha hoạt động theo nguyên lý cơ khí đơn giản: lưỡi dao được kéo ra hoặc đẩy vào để tách rời hoặc tiếp xúc với ngàm cố định, tạo hoặc cắt mạch điện. Thao tác đóng/mở được thực hiện hoàn toàn bằng sào thao tác cách điện từ mặt đất, giúp đảm bảo an toàn cho nhân viên vận hành mà không cần tiếp cận trực tiếp thiết bị trên cao.

Lưu ý kỹ thuật quan trọng: Dao cách ly 1 pha không có buồng dập hồ quang, do đó chỉ được phép thao tác đóng/cắt khi đường dây ở trạng thái không tải (không có dòng điện). Khi mở, thiết bị tạo ra một khoảng hở cách điện rõ ràng, có thể quan sát trực tiếp bằng mắt thường, giúp xác nhận đoạn mạch đã được cách ly hoàn toàn – từ đó các thiết bị và phụ tải khác trên lưới vẫn có thể tiếp tục hoạt động bình thường trong khi tiến hành sửa chữa đoạn mạch đã cách ly.

Phân Loại Dao Cách Ly 1 Pha

Theo vật liệu cách điện

· Dao cách ly 1 pha cách điện sứ: Độ bền cơ học cao, chịu nhiệt tốt, chi phí hợp lý; phù hợp với môi trường khô ráo, ổn định.

· Dao cách ly 1 pha cách điện Polymer: Vật liệu composite silicone nhẹ, kháng nước, chống ô nhiễm bề mặt và tia UV tốt hơn, thích hợp cho khu vực ven biển, ô nhiễm công nghiệp, khí hậu nhiệt đới ẩm của Việt Nam.

Theo kiểu lắp đặt

· Lắp theo phương thẳng đứng: Phổ biến nhất, lưỡi dao chuyển động lên xuống để đóng/mở.

· Lắp kiểu treo: Lưỡi dao được treo và thao tác theo phương ngang hoặc chéo tùy theo thiết kế của nhà sản xuất.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (dòng chịu ngắn mạch, BIL, chiều dài dòng rò...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng nhu cầu công trình.

Phân Biệt Dao Cách Ly 1 Pha Với Các Loại Dao Cách Ly Khác

Việc lựa chọn giữa dao cách ly 1 pha, 3 pha hay LTD phụ thuộc vào yêu cầu cụ thể của công trình: nếu cần thao tác đồng bộ cả 3 pha cùng lúc (ví dụ cô lập máy biến áp), nên chọn DS 3 pha; nếu chỉ cần cách ly riêng lẻ từng pha hoặc kết hợp với FCO, dao cách ly 1 pha là lựa chọn kinh tế và phù hợp.

Ứng Dụng Của Dao Cách Ly 1 Pha

· Lắp đặt kèm theo cầu chì tự rơi (FCO) trên trụ điện để tăng cường khả năng cách ly khi cần thay thế dây chì hoặc bảo trì.

· Phân đoạn lưới điện phân phối theo từng pha tại các vị trí không yêu cầu thao tác đồng bộ 3 pha.

· Cô lập từng pha của đường dây hoặc thiết bị để phục vụ công tác sửa chữa mà không ảnh hưởng đến các pha còn lại.

· Ứng dụng phổ biến tại lưới điện nông thôn, khu dân cư, nơi cần giải pháp cách ly đơn giản, chi phí thấp.

Ưu Điểm Của Dao Cách Ly 1 Pha

· Chi phí đầu tư thấp, phù hợp với các công trình cần giải pháp cách ly đơn giản, kinh tế.

· Cấu tạo gọn nhẹ, dễ lắp đặt trên trụ điện mà không cần kết cấu phức tạp.

· Thao tác an toàn bằng sào cách điện từ mặt đất, không cần trèo cao.

· Khóa hãm tiếp điểm chống rung bằng thép không rỉ, đảm bảo tiếp điểm không bị bung ra khi có gió bão hoặc rung động.

· Linh hoạt trong lắp đặt: Có thể lắp độc lập từng pha tùy theo yêu cầu vận hành thực tế của lưới điện.

Lưu Ý Khi Lắp Đặt Và Vận Hành

· Tuyệt đối không thao tác đóng/cắt khi mạch đang mang tải – vì dao cách ly không có buồng dập hồ quang, việc thao tác sai có thể gây phóng điện hồ quang nguy hiểm.

· Khi cắt điện, nên cắt dao cách ly phía đường dây trước, sau đó mới cắt phía thanh cái (nếu có liên quan); khi đóng điện thực hiện theo thứ tự ngược lại.

· Chọn vật liệu cách điện phù hợp với môi trường lắp đặt: ưu tiên Polymer cho khu vực ẩm ướt, ô nhiễm, ven biển để hạn chế phóng điện bề mặt.

· Cần bảo trì định kỳ, kiểm tra tiếp điểm và khóa hãm để tránh tình trạng oxy hóa, tăng điện trở tiếp xúc gây phát nhiệt.

Vì Sao Nên Chọn Dao Cách Ly 1 Pha Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC.

· Đa dạng cấp điện áp và vật liệu cách điện (sứ, Polymer), phù hợp với nhiều điều kiện môi trường và yêu cầu công trình.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo yêu cầu thực tế của lưới điện.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về Dao Cách Ly 1 Pha

Dao cách ly 1 pha có cắt được khi đường dây đang có tải không? Không. Dao cách ly 1 pha không có buồng dập hồ quang nên chỉ được phép thao tác khi đường dây ở trạng thái không tải. Nếu cần đóng/cắt có tải, cần sử dụng thiết bị chuyên dụng như LBS.

Dao cách ly 1 pha khác gì so với dao cách ly 3 pha? Dao cách ly 1 pha chỉ có một cực, thao tác độc lập cho từng pha; dao cách ly 3 pha có ba cực liên động trên cùng một trục truyền động, đóng/mở đồng thời cả ba pha cùng lúc. Lựa chọn loại nào phụ thuộc vào yêu cầu thao tác đồng bộ hay riêng lẻ của công trình.

Dao cách ly 1 pha khác gì so với LTD (1 pha căng trên dây)? Dao cách ly 1 pha thông thường được lắp đứng trên trụ điện, còn LTD được treo trực tiếp trên đường dây thông qua khóa néo và tích hợp chuỗi cách điện chịu lực căng, phù hợp để phân đoạn tuyến đường dây dài mà không cần kết cấu cột riêng.

Nên chọn dao cách ly 1 pha cách điện sứ hay Polymer? Với khí hậu nhiệt đới ẩm, nhiều mưa và khu vực ven biển như tại Việt Nam, dao cách ly 1 pha cách điện Polymer thường được khuyến nghị nhờ khả năng kháng nước, chống ô nhiễm bề mặt và độ bền cao hơn so với loại sứ truyền thống.
