Cầu Chì Tự Rơi FCO

Cầu chì tự rơi FCO (Fuse Cut Out) là thiết bị bảo vệ không thể thiếu trong lưới điện trung thế, được lắp đặt trên các đường dây trên không và nhánh rẽ để bảo vệ máy biến áp phân phối khỏi sự cố quá tải và ngắn mạch. Với thiết kế đơn giản, chi phí thấp nhưng hiệu quả bảo vệ cao, FCO được sử dụng rộng rãi tại các trạm biến áp 12kV, 22kV, 24kV, 35kV trên khắp Việt Nam. Bách Huân cung cấp cầu chì tự rơi FCO chính hãng, đầy đủ CO/CQ, đa dạng cấp điện áp và dòng điện định mức, đáp ứng mọi công trình điện lực, khu công nghiệp, dân dụng.

FCO Là Gì?

FCO là viết tắt của Fuse Cut Out (còn được gọi là Cut-out Fuse, cầu chì cắt tự rơi), là thiết bị được phối hợp giữa một cầu chì và một dao cắt, dùng để bảo vệ mạng điện trung thế. Thiết bị được phát minh từ năm 1890 bởi nhà bác học Edison và đến nay vẫn là một trong những thiết bị bảo vệ phổ biến nhất trên lưới điện phân phối nhờ tính đơn giản, tin cậy và chi phí hợp lý.

FCO được lắp đặt ngoài trời, trên cột điện hoặc xà trạm biến áp, đóng vai trò cách ly máy biến áp hoặc đoạn đường dây khỏi nguồn điện khi xảy ra sự cố quá dòng, giúp ngăn ngừa hư hỏng lan rộng ra toàn hệ thống.

Cấu Tạo Cầu Chì Tự Rơi FCO

FCO có cấu tạo đơn giản gồm 3 bộ phận chính:

· Khung đỡ (Cutout body): Thiết kế dạng hình chữ "C", làm nhiệm vụ nâng đỡ ống chì và sứ cách điện. Các thành phần kim loại thường được mạ kẽm để tăng độ bền trong môi trường ẩm ướt, nhiều muối.

· Ống chì (Fuse tube): Làm từ sợi thủy tinh chống hồ quang, có thể hoán đổi vị trí và hoạt động như một dao cắt đơn giản. Khi có sự cố, ống chì sẽ rơi xuống và treo lủng lẳng trên khung đỡ.

· Dây chì (Fuse link/element): Là bộ phận chịu nhiệt độ nóng chảy phù hợp với dòng điện định mức, có nhiệm vụ tự chảy đứt khi dòng điện tăng bất thường, tác động làm ống chì rơi xuống ngắt mạch.

Ngoài ra, thiết bị còn có các chi tiết phụ như đầu kẹp nối dây (thiết kế đặc biệt để nối được cả theo phương thẳng đứng và nằm ngang), sứ cách điện dạng sóng giúp tăng khả năng kháng bụi bẩn và vết ố, cùng phụ kiện lắp đặt trên xà.

Nguyên Lý Hoạt Động Của FCO

Cầu chì tự rơi hoạt động theo nguyên lý: khi cường độ dòng điện tăng bất thường do quá tải hoặc ngắn mạch, dây chì bên trong ống chì sẽ nóng chảy và đứt. Lúc này, chốt hãm phía trên tự động nhả ra, khiến ống chì mất điểm tựa và rơi tự do xuống, tạo ra một khoảng cách ly rõ ràng giống như một cầu dao đã mở.

Trạng thái ống chì rơi xuống, treo lủng lẳng trên khung đỡ chính là tín hiệu trực quan giúp nhân viên vận hành đứng từ dưới đất có thể dễ dàng nhận biết pha đang gặp sự cố mà không cần thiết bị đo kiểm, từ đó nhanh chóng khắc phục và thay thế dây chì mới.

Lưu ý quan trọng: FCO tiêu chuẩn chỉ được thiết kế để cắt sự cố, không có buồng dập hồ quang nên không được thao tác đóng/cắt khi đường dây đang mang tải. Nếu cần đóng/cắt có tải, cần sử dụng loại cầu chì tự rơi cắt có tải LBFCO (Load Break Fuse Cut Out) – phiên bản FCO được trang bị thêm buồng dập hồ quang.

Phân Loại FCO Theo Vật Liệu Cách Điện

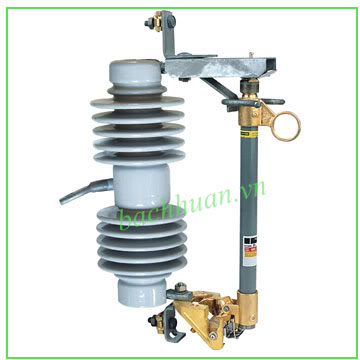

FCO Cách Điện Sứ

Loại truyền thống, độ bền cơ học và khả năng chịu nhiệt cao, phù hợp môi trường khô ráo, ổn định. Nhược điểm là trọng lượng nặng, dễ nứt vỡ khi va đập trong vận chuyển và thi công.

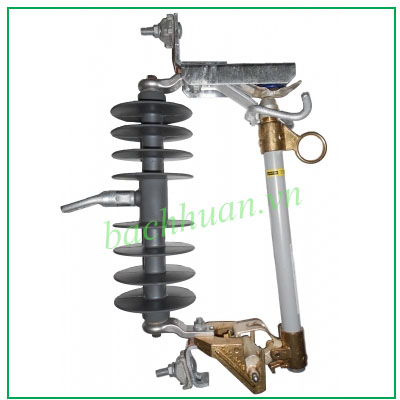

FCO Cách Điện Polymer

Ngày càng được ưa chuộng nhờ:

· Trọng lượng nhẹ hơn nhiều so với sứ, dễ vận chuyển và lắp đặt.

· Khả năng kháng nước, chống bụi bẩn, chống ăn mòn tốt, giảm nguy cơ phóng điện bề mặt.

· Độ bền cơ học cao, chịu được lực tác động của gió lớn (một số sản phẩm chịu được sức gió lên tới 45 m/s).

· Phù hợp với khí hậu nhiệt đới nóng ẩm, mưa nhiều và khu vực ven biển tại Việt Nam.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (điện áp chịu đựng xung, khả năng cắt mạch, chiều dài dòng rò...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng model đang cần.

Ứng Dụng Của Cầu Chì Tự Rơi FCO

· Bảo vệ máy biến áp phân phối trên các nhánh rẽ của đường dây trên không.

· Cách ly nhanh đoạn lưới hoặc máy biến áp bị sự cố quá tải, ngắn mạch, hạn chế thiệt hại lan rộng.

· Lắp đặt tại các trạm biến áp trong khu dân cư, khu công nghiệp, tòa nhà, công trình điện lực.

· Kết hợp cùng chống sét van, LBS, Recloser trong hệ thống bảo vệ tổng thể của lưới điện trung thế.

Ưu Điểm Của FCO

· Cấu tạo đơn giản, chi phí đầu tư thấp so với các thiết bị bảo vệ trung thế khác.

· Dễ phát hiện sự cố: Ống chì rơi xuống tạo tín hiệu trực quan, dễ dàng quan sát từ mặt đất.

· Dễ thay thế, bảo trì: Chỉ cần thay dây chì hoặc ống chì mới sau khi khắc phục sự cố.

· Độ bền cao: Chịu được điều kiện thời tiết khắc nghiệt như nắng nóng, mưa bão, ô nhiễm, sương muối, đặc biệt với dòng cách điện Polymer.

· Lắp đặt linh hoạt: Kết cấu khớp nối cho phép lắp ở nhiều góc độ khác nhau, đầu nối dây theo cả phương đứng và ngang.

So Sánh FCO Và LBFCO

Nếu công trình chỉ cần chức năng bảo vệ đơn thuần, FCO là lựa chọn kinh tế và phù hợp. Nếu cần thêm khả năng đóng/cắt phụ tải để phục vụ bảo trì mà không cắt điện toàn tuyến, nên chọn LBFCO.

Vì Sao Nên Chọn FCO Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC/ANSI.

· Đa dạng cấp điện áp và dòng điện định mức, phù hợp nhiều loại công trình từ dân dụng đến công nghiệp.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo công suất máy biến áp thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về FCO

FCO có đóng/cắt được khi đường dây đang có tải không? Không. FCO tiêu chuẩn không có buồng dập hồ quang nên chỉ được phép thao tác đóng/cắt khi đã cắt điện (không tải). Nếu cần đóng/cắt có tải, cần dùng LBFCO (cầu chì tự rơi cắt có tải).

Vì sao ống chì của FCO lại rơi xuống khi có sự cố? Khi dòng điện tăng bất thường, dây chì bên trong nóng chảy và đứt, làm chốt hãm phía trên tự động nhả ra khiến ống chì mất điểm tựa và rơi xuống, tạo khoảng cách ly rõ ràng, dễ quan sát.

Nên chọn FCO cách điện sứ hay Polymer? Với khí hậu nhiệt đới ẩm, mưa nhiều và khu vực ven biển như tại Việt Nam, FCO cách điện Polymer thường được khuyến nghị nhờ khả năng kháng nước, chống ăn mòn, trọng lượng nhẹ và thuận tiện thi công.

FCO phù hợp lắp cho trạm biến áp công suất bao nhiêu? FCO được lựa chọn theo dòng điện định mức phù hợp với công suất và điện áp của máy biến áp cần bảo vệ. Quý khách nên cung cấp thông tin công suất, cấp điện áp trạm để được Bách Huân tư vấn model phù hợp nhất.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá cầu chì tự rơi FCO chính hãng, giao hàng nhanh trên toàn quốc.
