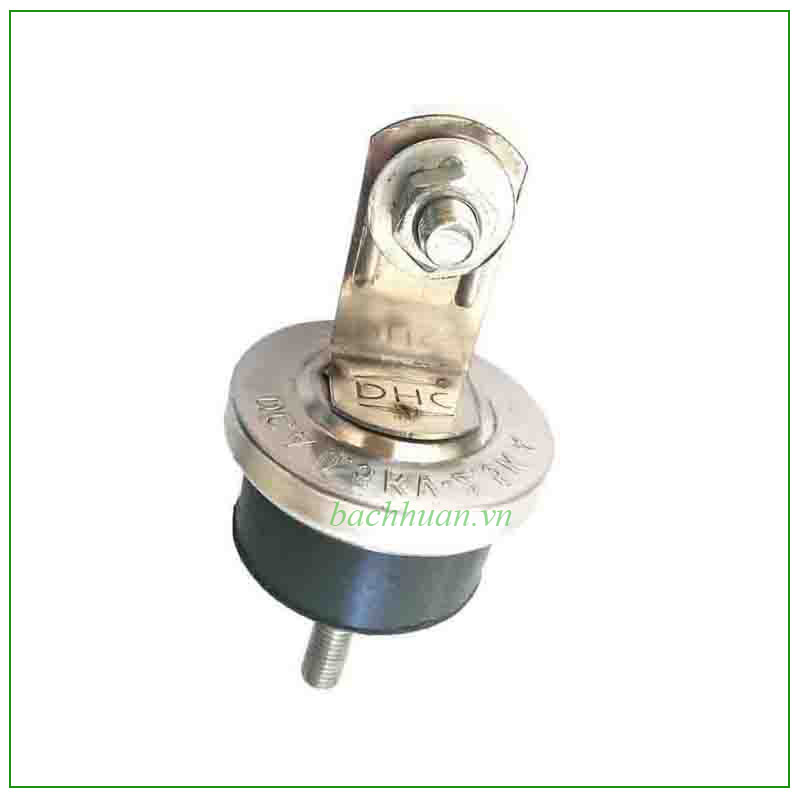

Chống Sét Van Hạ Thế

Chống sét van hạ thế (còn gọi là thiết bị chống sét lan truyền – SPD/Surge Protective Device) là thiết bị bảo vệ được lắp đặt trong hệ thống điện hạ thế (220V, 380V, 440V...) nhằm giới hạn quá điện áp tức thời và chuyển hướng dòng xung sét xuống đất theo một đường dẫn an toàn, bảo vệ tủ điện phân phối, máy móc, thiết bị điện – điện tử khỏi hư hỏng do sét lan truyền hoặc xung quá độ do đóng cắt. Đây là thiết bị bổ trợ quan trọng, thường được lắp phối hợp cùng chống sét van trung thế (LA) ở phía cao áp của trạm biến áp, tạo thành hệ thống bảo vệ chống sét đa tầng hoàn chỉnh cho công trình. Bách Huân cung cấp chống sét van hạ thế chính hãng, đầy đủ các cấp bảo vệ Type 1, Type 2, Type 3, đạt tiêu chuẩn IEC 61643-11, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

Chống Sét Van Hạ Thế Là Gì?

Chống sét van hạ thế là thiết bị bảo vệ chống xung sét, tiếng Anh gọi là Surge Protective Device (SPD) – trước đây còn được gọi là TVSS (Transient Voltage Surge Suppressor) theo thuật ngữ cũ của Bắc Mỹ. Khác với chống sét van trung thế (LA) được lắp trực tiếp trên đường dây hoặc trạm biến áp ở cấp điện áp 12kV-36kV để bảo vệ máy biến áp và thiết bị trung thế, chống sét van hạ thế được lắp đặt trong tủ điện, tủ phân phối, tủ điều khiển ở phía sau máy biến áp (0.4kV) nhằm bảo vệ trực tiếp cho các thiết bị điện, điện tử, hệ thống chiếu sáng, điều hòa, máy tính, tự động hóa công nghiệp... khỏi tác động của xung sét lan truyền vào từ đường dây hoặc phát sinh ngay trong nội bộ công trình do thao tác đóng cắt.

Điểm mấu chốt cần lưu ý: SPD không triệt tiêu hoàn toàn xung sét mà có chức năng giới hạn điện áp và chuyển hướng dòng xung sét xuống hệ thống tiếp địa, giảm ứng suất điện áp đặt lên các thiết bị ở phía sau (hạ nguồn).

Cấu Tạo Và Nguyên Lý Hoạt Động

Chống sét van hạ thế hiện nay chủ yếu sử dụng công nghệ biến trở oxit kim loại (MOV – Metal Oxide Varistor), có cấu tạo gồm:

· Khối MOV (Metal Oxide Varistor): Là thành phần cách điện phi tuyến, tương tự nguyên lý của chống sét van trung thế – trong điều kiện điện áp bình thường có điện trở rất cao, khi có xung quá điện áp thì điện trở giảm mạnh gần như tức thời để dẫn dòng xung xuống đất.

· Bộ chỉ thị trạng thái: Hiển thị bằng cơ (cửa sổ đổi màu xanh/đỏ) hoặc tiếp điểm phụ báo tín hiệu từ xa, cho biết SPD còn hoạt động tốt hay đã hết tuổi thọ cần thay thế.

· Cầu chì/bộ ngắt nhiệt tích hợp: Bảo vệ SPD khỏi hư hỏng do quá dòng hoặc quá nhiệt khi khối MOV bị suy giảm cách điện theo thời gian.

· Vỏ bảo vệ: Thường bằng nhựa cách điện chống cháy, thiết kế dạng module gắn trên thanh ray DIN tiêu chuẩn trong tủ điện, thuận tiện lắp đặt và thay thế.

Về nguyên lý, khi xảy ra xung quá điện áp (do sét đánh trực tiếp, sét lan truyền qua đường dây, hoặc do đóng/cắt tải công suất lớn), điện áp đặt lên hai đầu SPD tăng vượt ngưỡng điện áp làm việc liên tục (Uc), khối MOV lập tức chuyển sang trạng thái dẫn điện với trở kháng rất thấp, "kẹp" điện áp dư ở mức an toàn và dẫn phần lớn năng lượng xung xuống đất. Sau khi xung sét đi qua, SPD tự động phục hồi trạng thái cách điện ban đầu.

Phân Loại Chống Sét Van Hạ Thế Theo Vị Trí Lắp Đặt (Type 1/2/3)

Theo tiêu chuẩn IEC 61643-11, chống sét van hạ thế được phân thành 3 loại (Type) dựa trên vị trí lắp đặt và dạng sóng xung thử nghiệm, phối hợp với nhau theo kiến trúc bảo vệ nhiều tầng:

SPD Type 1 (Loại 1)

Lắp đặt tại đầu vào tổng của công trình (tủ điện tổng, MSB), là tuyến phòng thủ đầu tiên khi tòa nhà tiếp nhận năng lượng xung từ bên ngoài, đặc biệt tại các công trình có hệ thống chống sét trực tiếp (kim thu sét) hoặc khu vực có nguy cơ sét đánh trực tiếp cao. SPD Type 1 được thử nghiệm với dạng sóng dòng xung 10/350µs – dạng sóng mô phỏng dòng sét trực tiếp có năng lượng rất lớn.

SPD Type 2 (Loại 2)

Đây là loại được sử dụng phổ biến nhất trong các hệ thống điện hạ thế, lắp đặt tại tủ phân phối chính (MDB) hoặc tủ phân phối phụ (SDB), đóng vai trò bảo vệ chính cho hệ thống phân phối nội bộ. SPD Type 2 được thử nghiệm với dạng sóng dòng xung 8/20µs, bảo vệ trước các xung đã được suy giảm một phần bởi Type 1 hoặc các xung năng lượng thấp hơn phát sinh trong nội bộ công trình.

SPD Type 3 (Loại 3)

Lắp đặt gần các thiết bị đầu cuối nhạy cảm như máy tính, tổng đài, hệ thống điều khiển, tủ điện tử, cung cấp lớp bảo vệ cuối cùng trước năng lượng xung dư còn sót lại sau khi đã qua Type 1 và Type 2.

Ba loại SPD này thường được khuyến nghị lắp đặt phối hợp theo tầng (Type 1 → Type 2 → Type 3) thay vì thay thế lẫn nhau, nhằm đảm bảo mức bảo vệ tối ưu và giảm dần năng lượng xung sét từ đầu nguồn đến thiết bị cuối.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (số cực, kích thước, khối lượng, tuổi thọ...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng yêu cầu bảo vệ của công trình.

Phân Biệt Chống Sét Van Hạ Thế Và Chống Sét Van Trung Thế (LA)

Trong một công trình có trạm biến áp phân phối, hai loại thiết bị này thường được lắp đặt phối hợp: chống sét van trung thế (LA) bảo vệ phía cao áp của máy biến áp, còn chống sét van hạ thế (SPD) bảo vệ phía hạ áp (0.4kV) và toàn bộ hệ thống điện nội bộ phía sau, tạo thành hệ thống bảo vệ chống sét toàn diện, giảm thiểu tối đa rủi ro hư hỏng thiết bị do sét lan truyền qua cả hai cấp điện áp.

Ứng Dụng Của Chống Sét Van Hạ Thế

· Lắp đặt tại tủ điện tổng (MSB), tủ phân phối (DB) của nhà xưởng, tòa nhà, trung tâm thương mại.

· Bảo vệ hệ thống điện mặt trời, trạm sạc xe điện, hệ thống tự động hóa công nghiệp.

· Bảo vệ tủ điều khiển, hệ thống viễn thông, trung tâm dữ liệu (data center) khỏi xung sét lan truyền qua đường nguồn.

· Phối hợp cùng chống sét van trung thế (LA) tại các trạm biến áp phân phối để bảo vệ toàn diện cả hai phía cao áp và hạ áp.

Ưu Điểm Của Chống Sét Van Hạ Thế

· Bảo vệ trực tiếp thiết bị nhạy cảm: Giảm đáng kể nguy cơ hư hỏng đột ngột hoặc suy giảm âm thầm tuổi thọ của thiết bị điện tử do xung sét lan truyền.

· Lắp đặt đơn giản, tiết kiệm không gian: Dạng module gắn thanh ray DIN, dễ tích hợp vào tủ điện có sẵn.

· Có bộ chỉ thị trạng thái: Dễ dàng kiểm tra tình trạng hoạt động và thay thế kịp thời khi cần.

· Phối hợp linh hoạt nhiều tầng bảo vệ: Kết hợp Type 1, 2, 3 giúp tối ưu chi phí đầu tư mà vẫn đảm bảo hiệu quả bảo vệ cao.

· Giảm thiểu rủi ro gián đoạn sản xuất, kinh doanh do hư hỏng thiết bị vì sét đánh, đặc biệt quan trọng với các hệ thống tự động hóa, máy chủ, thiết bị điều khiển.

Lưu Ý Khi Lựa Chọn Và Lắp Đặt Chống Sét Van Hạ Thế

· Cần xác định rõ cấp điện áp hệ thống (1 pha 220V hay 3 pha 380V/400V) để chọn đúng điện áp làm việc liên tục (Uc) của SPD.

· Cần đánh giá mức độ rủi ro sét đánh của công trình (có hệ thống chống sét trực tiếp hay không, vị trí địa lý, mật độ sét khu vực) để quyết định có cần lắp SPD Type 1 hay chỉ cần Type 2, Type 3.

· SPD cần được lắp đặt kèm theo thiết bị bảo vệ ngắt mạch phía trước (MCB/cầu chì) theo khuyến cáo của nhà sản xuất để đảm bảo an toàn khi SPD hết tuổi thọ hoặc xảy ra sự cố.

· Dây nối đất của SPD cần được đấu nối ngắn nhất có thể và hệ thống tiếp địa phải đạt điện trở tiếp đất theo tiêu chuẩn để phát huy hiệu quả bảo vệ tối đa.

· Nên kiểm tra định kỳ bộ chỉ thị trạng thái của SPD để phát hiện sớm và thay thế khi module đã hết khả năng bảo vệ.

Vì Sao Nên Chọn Chống Sét Van Hạ Thế Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC 61643-11.

· Đầy đủ các cấp bảo vệ Type 1, Type 2, Type 3, đáp ứng đa dạng nhu cầu công trình dân dụng, công nghiệp, trạm biến áp.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ tính toán phối hợp bảo vệ nhiều tầng phù hợp với thực tế công trình.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về Chống Sét Van Hạ Thế

Công trình của tôi cần lắp SPD Type nào? Nếu công trình có hệ thống chống sét trực tiếp (kim thu sét) hoặc nằm ở khu vực có mật độ sét cao, nên lắp SPD Type 1 tại tủ điện tổng. Với đa số công trình dân dụng, thương mại thông thường, SPD Type 2 tại tủ phân phối chính là lựa chọn phổ biến và đủ hiệu quả. SPD Type 3 nên bổ sung tại các tủ điều khiển hoặc thiết bị đặc biệt nhạy cảm.

Chống sét van hạ thế có thay thế được chống sét van trung thế (LA) không? Không. Hai thiết bị này phục vụ hai cấp điện áp và vị trí bảo vệ khác nhau: LA bảo vệ phía trung thế (máy biến áp, đường dây 12-36kV), còn SPD hạ thế bảo vệ phía sau máy biến áp (0.4kV) và các thiết bị điện trong công trình. Cần lắp đặt phối hợp cả hai để có hệ thống bảo vệ hoàn chỉnh.

Khi nào cần thay thế chống sét van hạ thế? Cần thay thế khi bộ chỉ thị trạng thái báo hiệu SPD đã hết tuổi thọ (thường chuyển màu đỏ hoặc kích hoạt tiếp điểm báo lỗi), hoặc sau khi SPD đã chịu một xung sét lớn vượt khả năng chịu đựng. Nên kiểm tra định kỳ để đảm bảo hiệu quả bảo vệ liên tục.

SPD có bảo vệ được 100% thiết bị khỏi sét đánh không? Không thiết bị chống sét nào đảm bảo an toàn tuyệt đối 100%, đặc biệt với sét đánh trực tiếp có năng lượng cực lớn. Tuy nhiên, việc lắp đặt SPD đúng cách và phối hợp nhiều tầng bảo vệ sẽ giảm thiểu đáng kể xác suất và mức độ hư hỏng thiết bị do sét lan truyền và quá điện áp.
