Dao Cắt Có Tải 3 Pha LBS Loại Hở

Dao cắt có tải 3 pha LBS loại hở (Load Break Switch – Open Type) là thiết bị đóng cắt quan trọng trong lưới điện trung thế, cho phép đóng/ngắt mạch điện ngay cả khi đang mang tải mà không cần cắt điện toàn tuyến. Khác với các dòng LBS dạng kín (RMU) lắp trong tủ hợp bộ, LBS loại hở được thiết kế để lắp đặt ngoài trời, trực tiếp trên cột điện hoặc xà trạm biến áp, phù hợp với các đường dây trên không tại Việt Nam.

LBS Loại Hở Là Gì?

LBS là viết tắt của Load Break Switch, còn gọi là dao cắt phụ tải hay cầu dao phụ tải – một khí cụ điện dùng để đóng/cắt mạch điện trung thế, có công dụng tương tự cầu dao liên động nhưng vượt trội hơn nhờ khả năng đóng/cắt được ngay khi mạch đang có tải.

LBS loại hở là dòng LBS được thiết kế theo kiểu cấu trúc "mở" – các tiếp điểm và bộ phận đóng cắt được lắp đặt trực tiếp ngoài trời, cách điện chủ yếu bằng không khí kết hợp sứ hoặc composite, không bọc kín trong tank khí SF6 hay dầu như các dòng LBS "loại kín" tích hợp trong tủ RMU. Nhờ cấu tạo đơn giản, LBS loại hở thường được lắp trên cột điện, tại đầu các nhánh rẽ của đường dây trên không, giúp:

· Thu hẹp phạm vi mất điện khi cắt điện có kế hoạch để công tác, sửa chữa.

· Phân đoạn nhanh để cô lập và xử lý sự cố trên tuyến dây.

· Đóng vai trò như một điểm chuyển đổi phương thức cấp điện linh hoạt trên lưới phân phối.

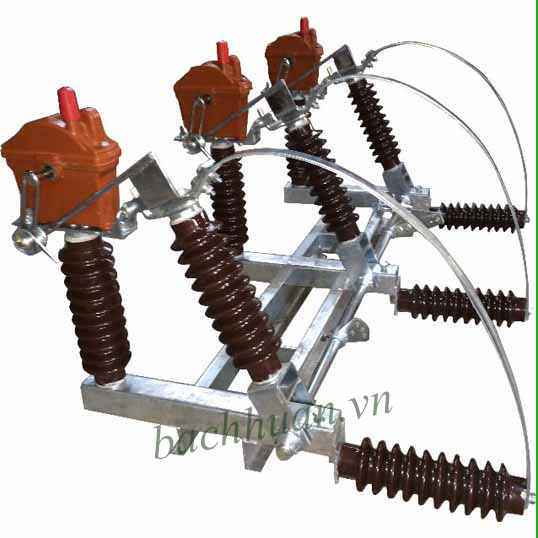

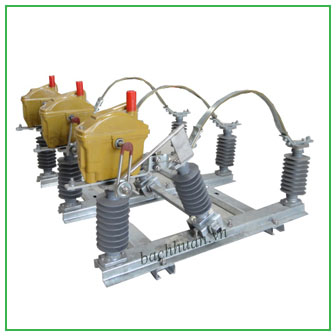

Cấu Tạo Dao Cắt Có Tải 3 Pha LBS Loại Hở

Một bộ LBS loại hở 3 pha hoàn chỉnh thường gồm các bộ phận chính:

· Đế/khung đỡ: Làm bằng thép mạ kẽm, dùng để lắp 3 pha trên cùng một cụm, đảm bảo độ chắc chắn khi lắp trên cột hoặc xà trạm.

· Trục truyền động (Operating shaft): Liên kết cơ khí giữa 3 pha, đảm bảo đóng và mở đồng thời, đồng bộ trên cả 3 cực khi thao tác.

· Buồng dập hồ quang (Arc interrupter/arc chute): Bộ phận quan trọng nhất giúp LBS khác biệt với dao cách ly (DS) thông thường, có nhiệm vụ dập tắt hồ quang sinh ra khi đóng/cắt dòng tải.

· Tiếp điểm động và tĩnh: Được thiết kế để di chuyển cơ học với tốc độ phù hợp, tạo (đóng) hoặc ngắt (mở) dòng điện an toàn.

· Cách điện: Sứ gốm hoặc composite/polymer, chịu được điều kiện môi trường ngoài trời khắc nghiệt.

· Cơ cấu thao tác bằng sào: Cho phép nhân viên vận hành đóng/mở LBS trực tiếp tại vị trí lắp đặt bằng sào cách điện chuyên dụng, không cần hệ thống điều khiển phức tạp (một số model có thể tích hợp bộ truyền động motor để điều khiển từ xa).

Nguyên Lý Hoạt Động

Dao cắt phụ tải LBS thực hiện chức năng đóng/ngắt bằng cách di chuyển cơ học các tiếp điểm với tốc độ phù hợp để tạo (đóng) hoặc cắt (mở) dòng điện. Trong quá trình thao tác chuyển mạch, thiết bị phải chịu các ứng suất về cơ học, nhiệt và điện môi phát sinh, do đó buồng dập hồ quang đóng vai trò cốt lõi giúp quá trình cắt tải diễn ra an toàn, không gây phóng điện hay hư hỏng thiết bị.

Với LBS 3 pha, ba cực được lắp trên cùng một trục truyền động, đảm bảo thao tác đóng/mở diễn ra đồng bộ trên cả ba pha cùng lúc, tránh tình trạng lệch pha khi đóng cắt gây nguy hiểm cho hệ thống.

Lưu ý kỹ thuật: LBS được thiết kế để đóng/cắt dòng tải bình thường và dòng quá tải giới hạn, không có khả năng cắt dòng sự cố ngắn mạch như máy cắt (Circuit Breaker/Recloser). Vì vậy, trên thực tế LBS thường được phối hợp cùng cầu chì (FCO/LBFCO) hoặc rơ le bảo vệ để đảm bảo an toàn toàn diện cho hệ thống khi có sự cố ngắn mạch.

Phân Biệt LBS Loại Hở Với Các Thiết Bị Đóng Cắt Khác

So với dao cách ly, LBS loại hở có ưu thế vượt trội là đóng/cắt được khi có tải. So với Recloser hay máy cắt, LBS có chi phí đầu tư thấp hơn đáng kể nên thường được lựa chọn thay thế tại các vị trí không đòi hỏi khả năng tự động cắt sự cố ngắn mạch.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (dòng cắt ngắn mạch định mức, điện áp chịu xung, khối lượng...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng nhu cầu công trình.

Ứng Dụng Của LBS Loại Hở Trong Lưới Điện

· Lắp đặt tại đầu các nhánh rẽ trên đường dây trung thế trên không để phân đoạn lưới điện.

· Đóng vai trò điểm cắt điện có kế hoạch phục vụ công tác bảo trì, sửa chữa mà không làm gián đoạn toàn tuyến.

· Cô lập nhanh đoạn lưới gặp sự cố, phối hợp với cầu chì hoặc rơ le bảo vệ để khoanh vùng sự cố.

· Ứng dụng tại các trạm biến áp phân phối, khu công nghiệp, khu dân cư, công trình điện lực có yêu cầu vận hành linh hoạt.

Ưu Điểm Của Dao Cắt Có Tải 3 Pha LBS Loại Hở

· Đóng/cắt an toàn khi có tải nhờ buồng dập hồ quang, không cần cắt điện toàn tuyến khi thao tác.

· Thao tác đồng bộ 3 pha nhờ trục truyền động chung, đảm bảo an toàn vận hành.

· Chi phí đầu tư hợp lý hơn so với Recloser hay máy cắt tự động, phù hợp với nhiều loại công trình.

· Lắp đặt đơn giản, phù hợp lưới điện trên không phổ biến tại Việt Nam, không cần xây dựng buồng/tủ hợp bộ như LBS loại kín.

· Dễ bảo trì, sửa chữa do cấu tạo cơ khí trực quan, dễ tiếp cận khi lắp ngoài trời.

Vì Sao Nên Chọn LBS Loại Hở Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC.

· Đa dạng cấp điện áp và dòng điện định mức, đáp ứng nhiều loại công trình từ dân dụng đến công nghiệp, điện lực.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo yêu cầu tải và cấp điện áp thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về LBS Loại Hở

LBS loại hở khác gì so với LBS loại kín (RMU)? LBS loại hở lắp đặt ngoài trời, cách điện chủ yếu bằng không khí và sứ/composite, phù hợp với đường dây trên không. LBS loại kín được tích hợp trong tủ RMU, cách điện bằng khí SF6 hoặc chân không, thường lắp trong nhà hoặc trạm kiểu kín, phù hợp không gian hạn chế và yêu cầu an toàn cao hơn.

LBS có cắt được dòng ngắn mạch không? Không. LBS chỉ được thiết kế để đóng/cắt dòng tải bình thường và dòng quá tải giới hạn, không có khả năng cắt dòng sự cố ngắn mạch. Để bảo vệ ngắn mạch, cần phối hợp thêm cầu chì (FCO/LBFCO) hoặc máy cắt/Recloser.

Vì sao LBS 3 pha cần trục truyền động chung? Trục truyền động giúp ba cực của LBS đóng/mở đồng thời, đảm bảo cả ba pha chuyển trạng thái cùng lúc, tránh hiện tượng lệch pha khi đóng cắt gây nguy hiểm cho thiết bị và hệ thống.

Nên chọn LBS dòng điện định mức bao nhiêu cho công trình? Dòng điện định mức của LBS cần được lựa chọn dựa trên công suất tải và cấp điện áp thực tế của tuyến lưới hoặc trạm biến áp. Quý khách nên cung cấp thông tin công suất, điện áp để được Bách Huân tư vấn model phù hợp nhất.
