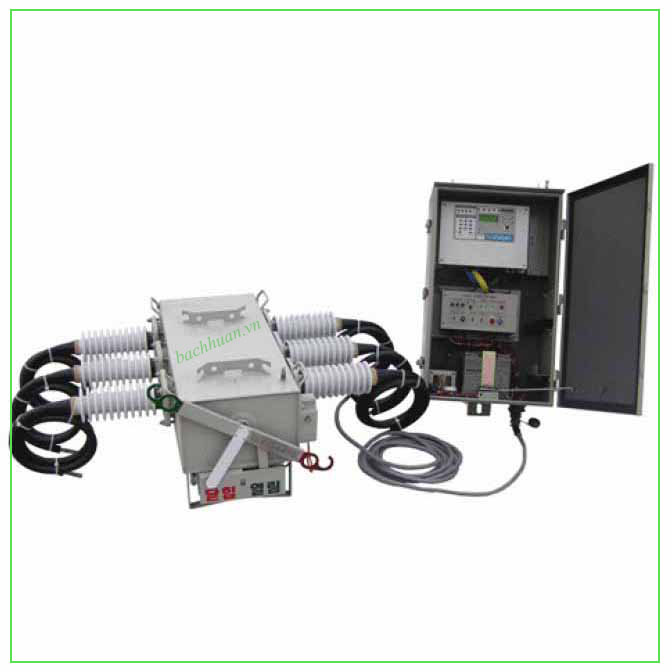

Dao Cắt Có Tải 3 Pha LBS Khí SF6

Dao cắt có tải 3 pha LBS khí SF6 (SF6 Gas Load Break Switch) là dòng thiết bị đóng cắt trung thế cao cấp, sử dụng khí lưu huỳnh hexaflorua (SF6) làm môi trường cách điện và dập hồ quang. Nhờ đặc tính cách điện vượt trội của khí SF6, thiết bị có kết cấu kín khít, gọn nhẹ, vận hành bền bỉ và gần như không cần bảo trì trong suốt vòng đời sử dụng. LBS khí SF6 được ứng dụng rộng rãi tại các trạm biến áp phân phối, tủ RMU, và cả các vị trí lắp đặt ngoài trời trên cột điện ở cấp điện áp 12kV, 24kV, 36kV.

LBS Khí SF6 Là Gì?

LBS (Load Break Switch) là khí cụ điện dùng để đóng/cắt mạch điện trung thế, có khả năng thao tác ngay cả khi mạch đang mang tải – ưu điểm vượt trội so với dao cách ly (DS) thông thường. Dựa theo môi trường dập hồ quang, LBS được chia thành hai dòng chính: LBS dập hồ quang bằng dầu (loại cũ, ít dùng do nguy cơ cháy và chi phí bảo trì cao) và LBS dập hồ quang bằng khí SF6 – dòng sản phẩm hiện đại, an toàn và phổ biến nhất hiện nay.

Trong LBS khí SF6, các tiếp điểm đóng/cắt được đặt trong một bình kín (tank) chứa khí SF6 nén ở áp suất phù hợp. SF6 là chất khí cách điện và dập hồ quang ưu việt, có độ bền điện môi cao gấp nhiều lần không khí ở cùng áp suất, giúp thu nhỏ đáng kể kích thước thiết bị so với LBS loại hở dùng không khí làm môi trường cách điện.

Cấu Tạo Dao Cắt Có Tải 3 Pha LBS Khí SF6

Một bộ LBS khí SF6 ba pha điển hình gồm các bộ phận chính:

· Bình chứa khí SF6 (Tank): Thường làm bằng thép không gỉ, có kết cấu kín hoàn toàn để chứa khí SF6 ở áp suất quy định (thường khoảng 1.5–2 bar), cách ly các tiếp điểm khỏi môi trường bên ngoài.

· Buồng dập hồ quang (Arc interrupter): Sử dụng nguyên lý thổi khí SF6 áp suất cao qua vòi phun để dập tắt hồ quang phát sinh khi đóng/cắt dòng tải, giúp quá trình chuyển mạch diễn ra nhanh và an toàn.

· Tiếp điểm động và tĩnh: Thường làm từ hợp kim đồng – vonfram (Cu-W), chịu được hàng trăm lần đóng/cắt có tải mà không suy giảm đáng kể về hiệu suất.

· Cơ cấu truyền động kiểu lò xo: Đảm bảo tốc độ đóng/cắt nhanh, dứt khoát, không phụ thuộc vào tốc độ thao tác của người vận hành, giúp dập hồ quang hiệu quả hơn.

· Bộ giám sát áp suất khí SF6: Gồm đồng hồ đo và rơ le áp suất, liên tục theo dõi mật độ khí; hệ thống sẽ cảnh báo nếu áp suất giảm dưới ngưỡng an toàn.

· Sứ xuyên/bushing: Làm bằng epoxy hoặc composite silicone, đảm bảo cách điện giữa các pha và với vỏ thiết bị.

· Bộ truyền động 3 pha đồng bộ: Liên kết cơ khí giữa ba cực, đảm bảo đóng/mở đồng thời trên cả ba pha.

· Tủ điều khiển (tùy chọn): Với các model có tích hợp motor, tủ điều khiển bằng thép không gỉ cho phép vận hành từ xa, kết nối SCADA, giám sát và ghi nhận dữ liệu vận hành.

Nguyên Lý Hoạt Động

Khi thực hiện thao tác đóng hoặc cắt, tiếp điểm động di chuyển tách khỏi hoặc áp vào tiếp điểm tĩnh nhờ lực đẩy của lò xo cơ cấu truyền động. Tại thời điểm tách tiếp điểm dưới tải, hồ quang điện phát sinh; lúc này khí SF6 áp suất cao được nén và giải phóng qua vòi phun, thổi trực tiếp vào vùng hồ quang với tốc độ lớn để làm nguội và dập tắt hồ quang gần như tức thời.

Nhờ cơ chế lò xo đóng ngắt nhanh (constant closing/opening time), quá trình chuyển mạch của LBS khí SF6 diễn ra trong thời gian rất ngắn và ổn định, không phụ thuộc vào việc thao tác nhanh hay chậm bằng sào như một số dòng LBS loại hở. Với cấu tạo 3 pha liên động trên cùng một trục truyền động, cả ba cực đóng/mở đồng thời, đảm bảo an toàn và đồng bộ cho toàn hệ thống.

Lưu ý kỹ thuật: Tương tự các dòng LBS khác, LBS khí SF6 chỉ có khả năng đóng/cắt dòng tải bình thường và dòng quá tải giới hạn, không thay thế được máy cắt (Circuit Breaker) trong việc cắt dòng sự cố ngắn mạch. Để bảo vệ toàn diện, LBS khí SF6 thường được phối hợp cùng cầu chì giới hạn dòng hoặc rơ le bảo vệ ở phía trước/sau thiết bị.

Ưu Điểm Của LBS Khí SF6 So Với LBS Loại Hở (Dùng Không Khí)

Nhờ kết cấu kín và độ bền điện môi vượt trội của khí SF6, dòng LBS này phù hợp với những công trình yêu cầu độ tin cậy cao, môi trường khắc nghiệt (ẩm ướt, bụi bẩn, ô nhiễm công nghiệp, ven biển) hoặc cần tích hợp giám sát, điều khiển từ xa qua SCADA.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (dòng cắt định mức, BIL, cấp bảo vệ IP, khối lượng...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng nhu cầu công trình.

Ứng Dụng Của LBS Khí SF6

· Lắp đặt trên cột điện tại các nhánh rẽ của đường dây trung thế trên không, đóng vai trò phân đoạn và cô lập sự cố.

· Tích hợp trong tủ RMU tại các trạm biến áp phân phối trong khu dân cư, tòa nhà, trung tâm thương mại.

· Ứng dụng tại các công trình yêu cầu độ tin cậy cao như bệnh viện, sân bay, khu công nghiệp, nhà máy sản xuất cần cấp điện liên tục.

· Kết hợp hệ thống SCADA để tự động hóa giám sát, điều khiển từ xa và phát hiện sự cố nhanh chóng trên lưới điện thông minh.

Ưu Điểm Nổi Bật Của Dao Cắt Có Tải 3 Pha LBS Khí SF6

· An toàn cao: Kết cấu kín hoàn toàn, không có bộ phận hở tiếp xúc trực tiếp với môi trường, hạn chế nguy cơ phóng điện và tai nạn khi vận hành.

· Độ bền vượt trội: Tiếp điểm hợp kim đồng – vonfram chịu được hàng trăm lần đóng/cắt có tải mà không suy giảm hiệu suất.

· Gần như không cần bảo trì: Nhờ môi trường khí SF6 kín, thiết bị ít bị ảnh hưởng bởi bụi bẩn, độ ẩm, giảm đáng kể chi phí và tần suất bảo dưỡng.

· Kích thước gọn nhẹ: Phù hợp lắp đặt tại các vị trí có không gian hạn chế, hoặc tích hợp trong tủ RMU nhỏ gọn.

· Dễ dàng tự động hóa: Có thể tích hợp cảm biến dòng/áp, motor điều khiển và kết nối SCADA để vận hành từ xa, phù hợp xu hướng lưới điện thông minh.

Vì Sao Nên Chọn LBS Khí SF6 Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC.

· Đa dạng cấp điện áp và dòng điện định mức, đáp ứng nhiều loại công trình từ dân dụng, công nghiệp đến điện lực.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo yêu cầu tải và cấp điện áp thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về LBS Khí SF6

LBS khí SF6 khác gì so với LBS loại hở dùng không khí? LBS khí SF6 có các tiếp điểm được đặt trong bình kín chứa khí SF6 nén, giúp thiết bị gọn nhẹ, kín khít và gần như không cần bảo trì. LBS loại hở dùng không khí làm môi trường cách điện, kết cấu đơn giản hơn, chi phí thấp hơn nhưng cần kiểm tra bảo trì định kỳ nhiều hơn.

Cần lưu ý gì khi vận hành LBS khí SF6? Cần thường xuyên kiểm tra áp suất khí SF6 thông qua đồng hồ đo hoặc rơ le áp suất tích hợp. Nếu áp suất giảm dưới mức quy định, cần liên hệ đơn vị kỹ thuật để nạp lại khí, vì áp suất không đảm bảo sẽ ảnh hưởng đến khả năng cách điện và dập hồ quang của thiết bị.

LBS khí SF6 có cắt được dòng ngắn mạch không? Không. Tương tự các dòng LBS khác, LBS khí SF6 chỉ đóng/cắt được dòng tải bình thường và quá tải giới hạn, không thay thế được máy cắt trong việc cắt dòng sự cố ngắn mạch. Cần phối hợp thêm cầu chì hoặc rơ le bảo vệ.

Khí SF6 có an toàn cho người vận hành và môi trường không? Khí SF6 nguyên chất không độc và trơ về mặt hóa học trong điều kiện vận hành bình thường, được sử dụng rộng rãi trong ngành điện làm chất cách điện và dập hồ quang. Tuy nhiên, đây là khí có tác động đến hiệu ứng nhà kính nếu rò rỉ ra môi trường, do đó thiết bị cần được kiểm tra định kỳ để đảm bảo độ kín khít của bình chứa.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá dao cắt có tải 3 pha LBS khí SF6 chính hãng, giao hàng nhanh trên toàn quốc.
