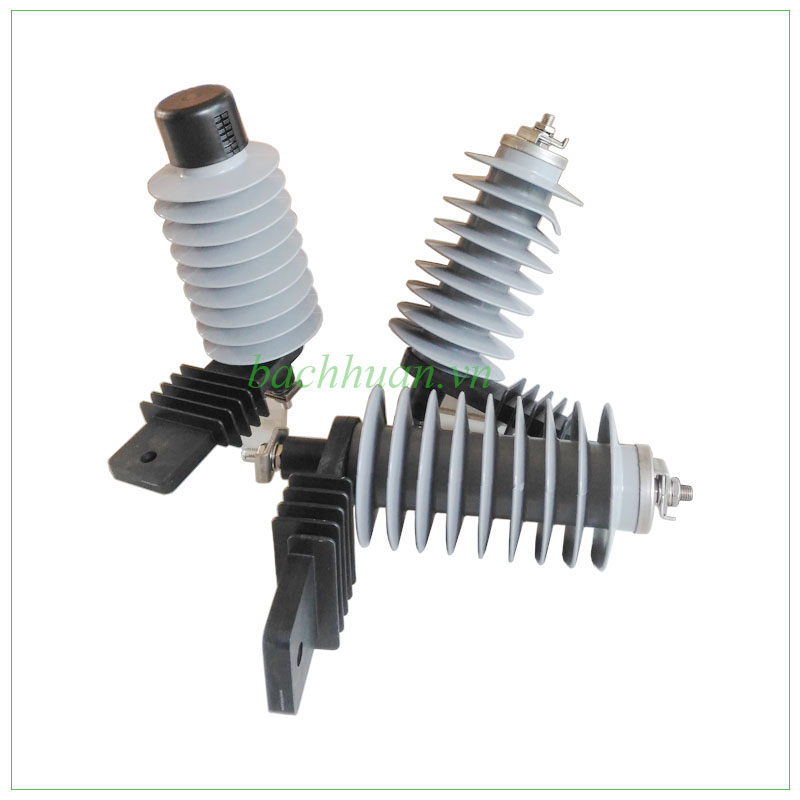

Chống Sét Van LA Là Gì?

LA là viết tắt của Lightning Arrester, dịch sang tiếng Việt là "chống sét van" hoặc "thiết bị chống sét van" – một khí cụ điện được đánh giá là giải pháp chống sét hiệu quả nhất hiện nay cho hệ thống điện. Về nguyên tắc, chống sét van hoạt động như một cái van: trong điều kiện vận hành bình thường, thiết bị đóng vai trò cách điện; khi xuất hiện xung quá điện áp do sét đánh hoặc do đóng cắt trên lưới, thiết bị lập tức chuyển sang trạng thái dẫn điện để tháo dòng sét xuống đất, sau đó tự động phục hồi trạng thái cách điện khi điện áp trở về bình thường.

Đối với máy biến áp và trạm phân phối, LA đóng vai trò cực kỳ quan trọng trong việc ngăn ngừa ảnh hưởng của điện áp khí quyển (sét đánh) và quá điện áp nội bộ (do thao tác đóng cắt) tác động lên thiết bị, giúp kéo dài tuổi thọ và đảm bảo vận hành liên tục cho hệ thống điện.

Cấu Tạo Chống Sét Van Trung Thế LA

Chống sét van trung thế hiện nay chủ yếu được chế tạo theo hai kiểu cấu tạo chính:

Loại có khe hở phóng điện (Gapped type)

Đây là kiểu cấu tạo truyền thống, gồm:

· Khe hở phóng điện (Spark gap): Gồm nhiều cặp khe hở ghép nối tiếp, mỗi cặp được chế tạo từ hai đĩa đồng mỏng, ở giữa là tấm đệm cách điện bằng mica hoặc bìa cách điện.

· Điện trở phi tuyến: Thường có dạng hình trụ tròn, làm từ vật liệu như Vilit, mắc nối tiếp với khe hở phóng điện.

· Vỏ cách điện: Ống sứ hoặc chất dẻo bao bọc bên ngoài, kích thước và hình dạng tùy theo cấp điện áp định mức.

Loại không khe hở – Oxit kim loại (MOA – Metal Oxide Arrester)

Đây là kiểu cấu tạo hiện đại, được đánh giá là tốt nhất cho các trạm điện trung thế hiện nay, gồm:

· Đĩa MOV (Metal Oxide Varistor): Là chất bán dẫn oxit kim loại (chủ yếu là oxit kẽm - ZnO), rất nhạy với điện áp. Bình thường đóng vai trò cách điện, nhưng khi có xung điện áp cao sẽ nhanh chóng chuyển thành vật liệu dẫn điện.

· Cột điện trở phi tuyến: Các đĩa MOV được ghép nối tiếp với nhau thành một cột, đặt trong lòng ống.

· Vỏ bọc: MOV được bọc trong lớp vỏ sợi thủy tinh gia nhiệt epoxy có đặc tính điện tốt, bên ngoài là vỏ cách điện bằng sứ gốm hoặc polymer (composite silicone).

· Bộ phận đi kèm: Dây nối đất, module ngắt sự cố (disconnector), khớp nối mềm, ốc vít, kẹp máng.

So với loại có khe hở, chống sét van MOA không khe hở có ưu điểm phản ứng nhanh hơn, đặc tính bảo vệ ổn định hơn và hiện là dòng sản phẩm được sử dụng phổ biến nhất trên lưới điện trung thế.

Nguyên Lý Hoạt Động

Khi hệ thống vận hành bình thường, điện trở phi tuyến bên trong chống sét van ở trạng thái rất cao, chỉ cho một dòng điện rò rỉ rất nhỏ đi qua, đảm bảo thiết bị hoạt động như một vật cách điện. Khi có sét đánh hoặc quá điện áp đột biến xuất hiện trên đường dây, điện áp đặt lên hai đầu chống sét van tăng vọt, khiến điện trở phi tuyến giảm xuống gần như tức thời, tạo đường dẫn có trở kháng thấp để tháo dòng sét xuống đất một cách an toàn.

Ngay sau khi dòng sét được tháo hết và điện áp trên đường dây trở về giá trị điện áp làm việc bình thường, điện trở phi tuyến của chống sét van lập tức tăng trở lại mức rất cao, chấm dứt dòng điện kế tục (dòng điện tần số công nghiệp) chạy qua thiết bị vào đúng thời điểm thích hợp. Toàn bộ quá trình này diễn ra tự động, không cần bất kỳ thao tác điều khiển nào, và chống sét van có thể lặp lại chu trình bảo vệ này nhiều lần trong suốt vòng đời sử dụng.

Nhờ đặc tính bảo vệ tương đối bằng phẳng, chống sét van không chỉ hạ thấp biên độ quá điện áp mà còn làm giảm độ dốc của sóng sét, giúp bảo vệ hiệu quả trước hiện tượng xuyên kích giữa các vòng dây trong cùng một pha của máy biến áp và các thiết bị điện quay khác.

Phân Loại Chống Sét Van Trung Thế

Theo vật liệu cách điện vỏ ngoài

· Chống sét van sứ: Độ bền cơ học cao, chịu nhiệt tốt, nhưng nặng và dễ vỡ khi va đập.

· Chống sét van Polymer (composite silicone): Nhẹ, kháng nước và chống ô nhiễm bề mặt tốt, hạn chế phóng điện bề mặt, đang là xu hướng được ưa chuộng nhờ phù hợp với khí hậu nóng ẩm của Việt Nam.

Theo vị trí lắp đặt

· Chống sét van đường dây: Lắp trên các cột điện trung thế dọc tuyến đường dây trên không.

· Chống sét van trạm biến áp: Lắp tại đầu vào/đầu ra của máy biến áp phân phối để bảo vệ trực tiếp cho máy biến áp.

· Chống sét van thiết bị: Lắp bảo vệ cho các thiết bị đóng cắt, tủ RMU và các thiết bị quan trọng khác trong trạm.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (điện áp dư, dòng phóng điện, khối lượng, chiều dài dòng rò...) có thể thay đổi theo từng model và nhà sản xuất. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng cấp điện áp và yêu cầu bảo vệ của công trình.

Ứng Dụng Của Chống Sét Van Trung Thế LA

· Bảo vệ máy biến áp phân phối khỏi sét đánh trực tiếp hoặc sét lan truyền trên đường dây.

· Lắp đặt trên các cột điện trung thế để bảo vệ đường dây trên không khỏi quá điện áp khí quyển.

· Bảo vệ các thiết bị đóng cắt như LBS, LBFCO, tủ RMU khỏi xung quá điện áp do thao tác đóng cắt (switching surge).

· Ứng dụng tại trạm biến áp phân phối trong khu dân cư, khu công nghiệp, tòa nhà, công trình điện lực.

Ưu Điểm Của Chống Sét Van Trung Thế LA

· Bảo vệ hiệu quả: Hạ thấp biên độ và độ dốc sóng sét, bảo vệ toàn diện cho máy biến áp và thiết bị điện.

· Phản ứng nhanh, tự phục hồi: Tự động chuyển trạng thái dẫn điện khi có sự cố và tự phục hồi cách điện ngay sau khi tháo sét, không cần thay thế sau mỗi lần hoạt động (trừ khi hư hỏng do sự cố quá lớn).

· Điện áp dư thấp: Đảm bảo an toàn cho thiết bị được bảo vệ trong suốt quá trình tháo sét.

· Độ bền cao, tuổi thọ dài: Đặc biệt với dòng vỏ Polymer, chịu được điều kiện thời tiết khắc nghiệt, ẩm ướt, ô nhiễm, sương muối.

· Lắp đặt đơn giản: Có thể lắp trực tiếp trên cột điện, trạm biến áp hoặc tích hợp trong tủ RMU mà không cần kết cấu phức tạp.

Lưu Ý Khi Lựa Chọn Và Lắp Đặt Chống Sét Van

· Cần xác định đúng điện áp làm việc lớn nhất của hệ thống để chọn cấp điện áp định mức (Ur) và MCOV phù hợp.

· Cần nắm rõ đặc điểm nối đất của khu vực lắp đặt: hệ thống trung tính nối đất trực tiếp, nối đất qua tổng trở, hay không nối đất, vì điều này ảnh hưởng trực tiếp đến việc lựa chọn thông số chống sét van.

· Việc lắp đặt cần được thực hiện bởi kỹ thuật viên có chuyên môn, đảm bảo hệ thống tiếp địa đạt yêu cầu để phát huy tối đa hiệu quả bảo vệ.

· Nên kiểm tra định kỳ chống sét van (đặc biệt là bộ đếm sét/module ngắt sự cố nếu có trang bị) để phát hiện sớm các dấu hiệu suy giảm chất lượng cách điện.

Vì Sao Nên Chọn Chống Sét Van LA Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC/ANSI.

· Đa dạng cấp điện áp và kiểu vỏ cách điện (sứ, Polymer), phù hợp với nhiều loại công trình và điều kiện môi trường khác nhau.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng thông số theo đặc điểm hệ thống nối đất và cấp điện áp thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình điện lực.

Câu Hỏi Thường Gặp Về Chống Sét Van Trung Thế LA

Nên chọn chống sét van có khe hở hay không khe hở (MOA)? Chống sét van không khe hở (MOA/ZnO) hiện được đánh giá là dòng sản phẩm bảo vệ tốt nhất cho các trạm điện trung thế nhờ phản ứng nhanh và đặc tính bảo vệ ổn định, đang dần thay thế loại có khe hở truyền thống.

Nên chọn chống sét van vỏ sứ hay vỏ Polymer? Với khí hậu nhiệt đới ẩm, nhiều mưa và khu vực ven biển như tại Việt Nam, chống sét van vỏ Polymer thường được khuyến nghị nhờ khả năng kháng nước, chống ô nhiễm bề mặt, trọng lượng nhẹ và ít bị nứt vỡ khi va đập.

Chống sét van có cần thay thế sau mỗi lần tháo sét không? Không nhất thiết. Chống sét van MOA được thiết kế để tự động phục hồi trạng thái cách điện sau khi tháo sét và có thể hoạt động lặp lại nhiều lần. Tuy nhiên, nếu chịu dòng sét vượt quá khả năng chịu đựng hoặc có dấu hiệu hư hỏng, cần kiểm tra và thay thế kịp thời.

Làm sao chọn đúng cấp điện áp cho chống sét van? Cấp điện áp định mức (Ur) và MCOV của chống sét van cần được chọn dựa trên điện áp làm việc lớn nhất của hệ thống và đặc điểm nối đất của lưới điện. Quý khách nên cung cấp thông tin cấp điện áp và kiểu nối đất để được Bách Huân tư vấn model phù hợp nhất.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá chống sét van trung thế LA chính hãng, giao hàng nhanh trên toàn quốc.
