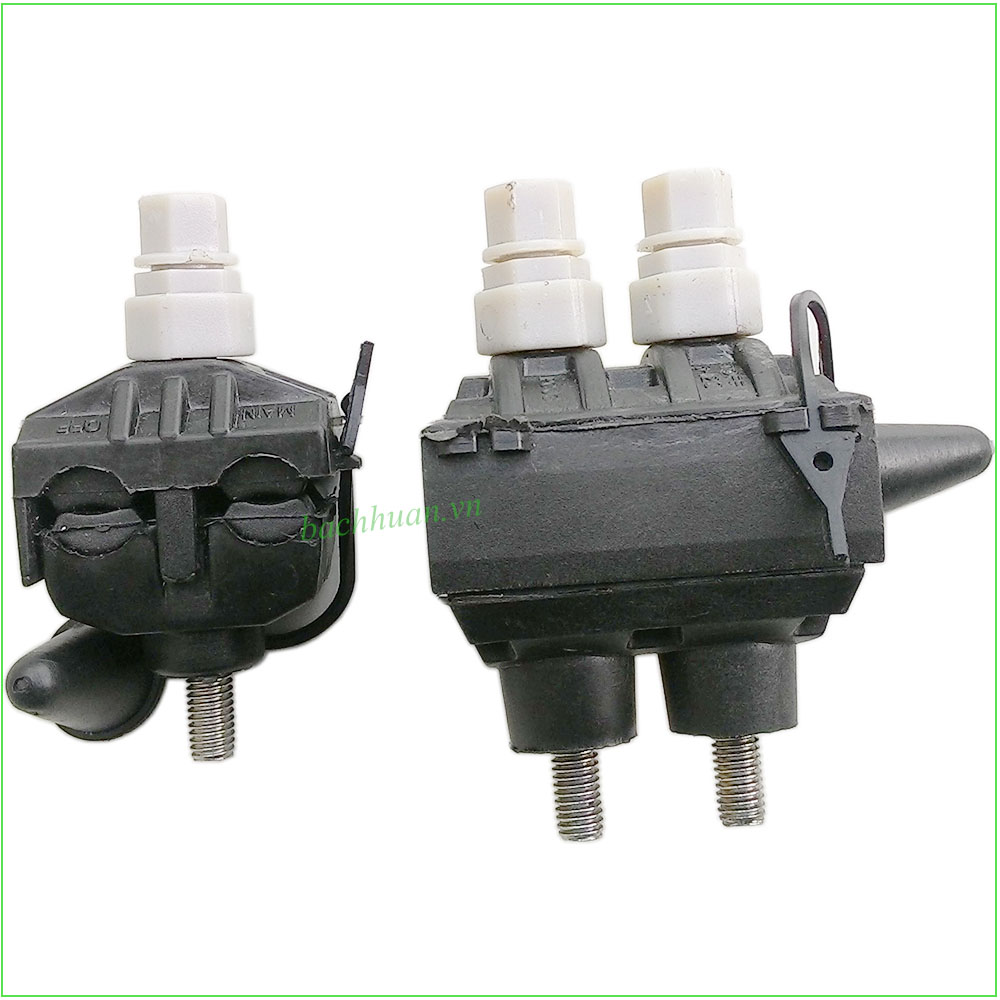

Cấu Tạo Nối Bọc Cách Điện IPC

· Thân kẹp kín (Sealed housing): nhựa polymer đúc màu đen, chịu tia UV và thời tiết, bao kín hoàn toàn phần tiếp xúc điện bên trong, ngăn nước và bụi xâm nhập.

· Gen cao su bịt kín đầu cáp (Sealing boot): ống cao su mềm ở đầu vào của dây cáp chính, ôm khít quanh vỏ cáp, ngăn nước thấm dọc theo dây vào bên trong kẹp.

· Lưỡi xuyên cách điện (Piercing blade): nằm ẩn bên trong thân kẹp, xuyên qua lớp cách điện của dây chính khi siết chặt, tiếp xúc trực tiếp với lõi dẫn điện.

· Cọc ren đầu ra (Output stud): một cọc (loại 1 cực) hoặc hai cọc (loại 2 cực) nhô ra ngoài thân kẹp, dùng để bắt đầu cốt vòng khuyên của dây dịch vụ bằng đai ốc.

· Nắp chụp cách điện (Insulating cap): nắp nhựa trắng đậy lên đầu cọc ren sau khi đấu nối, cách điện và bảo vệ mối nối khỏi nước, bụi.

· Chốt/tab đứt lực (Shear tab): một số dòng có chi tiết kim loại nhỏ dùng để bấm hoặc xác nhận đã đạt đủ lực siết khi lắp đặt.

Nguyên Lý Hoạt Động

Dây cáp chính (trục ABC) được luồn qua gen cao su vào khoang chứa lưỡi xuyên cách điện bên trong thân kẹp. Khi siết chặt, lưỡi kim loại xuyên qua lớp vỏ cách điện của dây chính mà không cần bóc vỏ trước, tiếp xúc trực tiếp với lõi dẫn điện. Dòng điện được dẫn từ lõi dây chính qua lưỡi tiếp xúc đến cọc ren đầu ra bên ngoài thân kẹp. Đầu cốt của dây dịch vụ được bắt vào cọc ren bằng đai ốc, sau đó nắp chụp cách điện được đậy lại để hoàn tất, bảo vệ toàn bộ điểm đấu nối khỏi nước và bụi trong suốt quá trình vận hành ngoài trời.

Thông Số Kỹ Thuật Nối Bọc Cách Điện IPC

Thông số chi tiết (dải tiết diện dây chính/dịch vụ cụ thể theo từng mã sản phẩm) tra theo catalogue của nhà sản xuất — liên hệ Bách Huân để nhận bảng tra đầy đủ theo tiết diện cáp bạn đang sử dụng.

Phân Loại Nối Bọc Cách Điện IPC

· Theo số cọc đầu ra: loại 1 cực (single stud, cấp điện cho 1 dây dịch vụ) và loại 2 cực (dual stud, cấp điện đồng thời cho 2 dây dịch vụ từ cùng một điểm đấu vào dây chính).

· Theo dải tiết diện: mỗi mã sản phẩm có dải tiết diện dây chính và dây dịch vụ riêng, cần chọn đúng theo bảng tra của nhà sản xuất.

· Theo kiểu bịt kín: gen cao su đơn giản và gen có thêm lớp bịt kín kép cho ứng dụng yêu cầu độ tin cậy chống nước cao hơn.

Ứng Dụng Nối Bọc Cách Điện IPC

· Đấu nối dây dịch vụ (service drop) từ đường dây trục chính cáp ABC vào nhà khách hàng sử dụng điện.

· Rẽ nhánh cấp điện cho đèn chiếu sáng công cộng, biển quảng cáo từ đường dây trục chính.

· Đấu nối trên lưới điện đang vận hành mà không cần cắt điện, không cần bóc vỏ cách điện dây chính.

· Ứng dụng phổ biến trong công tác phát triển khách hàng mới, mở rộng lưới điện hạ thế đô thị và nông thôn.

Ưu Điểm Của Nối Bọc Cách Điện IPC

· Thi công nhanh, không cần bóc vỏ cách điện dây chính, không cần bọc cách điện bổ sung sau khi đấu nối.

· Thân kẹp kín hoàn toàn cùng gen cao su và nắp chụp cách điện, chống nước và bụi hiệu quả trong điều kiện ngoài trời khắc nghiệt.

· Cọc ren đầu ra cho phép đấu nối chắc chắn bằng đầu cốt tiêu chuẩn, dễ kiểm tra và bảo trì.

· Loại 2 cực giúp tiết kiệm số lượng kẹp cần lắp khi phải cấp điện cho nhiều dây dịch vụ tại cùng một điểm.

Lưu Ý Khi Chọn Mua Và Thi Công

1. Chọn đúng mã IPC theo dải tiết diện của dây chính và dây dịch vụ thực tế cần đấu nối.

2. Chọn loại 1 cực hay 2 cực tùy theo số lượng dây dịch vụ cần cấp điện từ cùng một điểm đấu.

3. Đảm bảo gen cao su ôm khít hoàn toàn quanh vỏ cáp chính, không để hở gây thấm nước vào bên trong.

4. Siết đầu cốt dây dịch vụ vào cọc ren đủ lực và đậy nắp chụp cách điện ngay sau khi hoàn tất đấu nối.

5. Tuân thủ quy trình an toàn điện khi thi công, đặc biệt khi thao tác trên đường dây đang mang điện.

Câu Hỏi Thường Gặp Về Nối Bọc Cách Điện IPC

IPC đầu cọc ra khác gì so với kẹp AC dạng máng hở? IPC đầu cọc ra có thân kín hoàn toàn với cọc ren để bắt đầu cốt dây dịch vụ, phù hợp cho điểm đấu nối cố định, kín nước tuyệt đối; kẹp AC dạng máng hở kẹp trực tiếp dây nhánh vào máng, thi công nhanh hơn nhưng ít kín nước hơn dạng cọc ra. Cả hai đều thuộc họ IPC nhưng khác kết cấu đầu ra.

Vì sao cần nắp chụp cách điện trên đầu cọc ra? Nắp chụp cách điện bảo vệ mối nối bu lông-đầu cốt khỏi nước, bụi và tiếp xúc ngẫu nhiên sau khi hoàn tất đấu nối, đảm bảo an toàn điện và độ bền lâu dài cho điểm đấu nối ngoài trời.

Loại IPC 2 cực có tiết kiệm chi phí hơn dùng 2 IPC 1 cực không? Trong nhiều trường hợp có, vì chỉ cần khoan/xuyên cách điện dây chính một lần cho cả hai điểm đấu, giảm số lượng phụ kiện và thời gian thi công so với lắp hai kẹp 1 cực riêng biệt tại hai vị trí khác nhau trên cùng dây chính.
