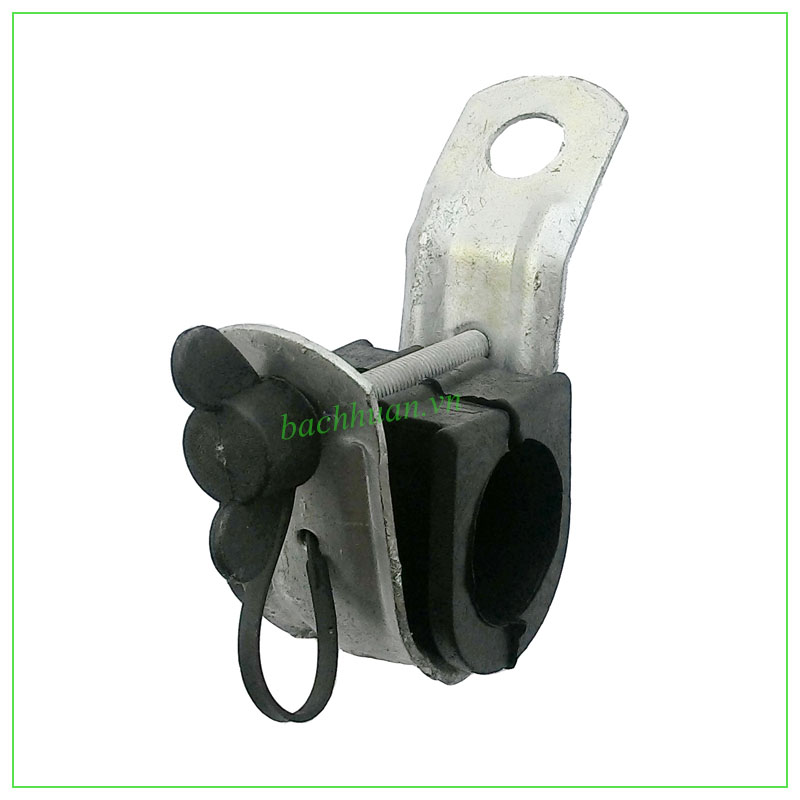

Cấu Tạo Móc Treo Cáp ABC

· Thân kẹp (Clamp body): hợp kim nhôm đúc, dạng hai nửa ốp lại quanh dây cáp.

· Lót cao su (Rubber liner): lớp lót đàn hồi bên trong lòng kẹp, ôm khít quanh dây cáp, giảm ma sát và bảo vệ lớp cách điện khỏi mài mòn do rung động, dao động nhiệt.

· Bu lông điều chỉnh (Adjusting bolt): xuyên qua thân kẹp, siết chặt hai nửa thân lại với nhau, điều chỉnh lực ôm giữ dây theo yêu cầu.

· Chốt chẻ an toàn (Cotter pin): cài vào đầu bu lông sau khi siết, ngăn bu lông tự nới lỏng do rung động trong quá trình vận hành lâu dài.

· Mắt móc treo (Suspension eye): phần thép uốn cong phía trên, có lỗ tròn để móc vào cùm treo, ắc-măng hoặc mắc nối trên cột.

Nguyên Lý Hoạt Động

Dây trung tính chịu lực của cáp ABC được đặt vào lòng kẹp có lót cao su, hai nửa thân kẹp được khép lại và siết chặt bằng bu lông điều chỉnh. Lớp lót cao su giúp dây không bị siết cứng nhắc mà vẫn có độ đàn hồi nhất định, cho phép cáp tự điều chỉnh nhẹ khi co giãn theo nhiệt độ hoặc dao động do gió, tránh tập trung ứng suất cơ học gây hư hại cáp tại điểm treo. Sau khi siết bu lông đến lực yêu cầu, chốt chẻ được cài vào đầu bu lông để khóa an toàn, ngăn bu lông tự nới lỏng theo thời gian. Mắt móc phía trên được móc trực tiếp vào cùm treo hoặc ắc-măng cố định sẵn trên cột, hoàn tất điểm treo cáp.

Thông Số Kỹ Thuật Móc Treo Cáp ABC

Thông số chi tiết (dải đường kính cáp, tải trọng làm việc cụ thể theo từng mã sản phẩm) tra theo catalogue riêng của từng nhà sản xuất — liên hệ Bách Huân để nhận bảng tra đầy đủ theo loại cáp ABC bạn đang sử dụng.

Phân Loại Móc Treo Cáp ABC

· Theo dải đường kính cáp: mỗi mã sản phẩm tương ứng với một dải đường kính cáp ABC cụ thể, cần chọn đúng theo bảng tra nhà sản xuất.

· Theo cơ cấu khóa an toàn: loại chốt chẻ (phổ biến, chi phí thấp) và loại đai ốc khóa (an toàn cao hơn cho vị trí quan trọng).

· Theo kiểu mắt móc: mắt móc cố định và mắt móc xoay (cho phép điều chỉnh hướng treo linh hoạt hơn tại các vị trí có góc lái nhẹ).

Ứng Dụng Móc Treo Cáp ABC

· Treo đỡ cáp vặn xoắn ABC tại các cột trung gian trên tuyến thẳng của lưới điện hạ thế.

· Thi công mới và cải tạo lưới điện hạ thế từ dây trần sang cáp vặn xoắn ABC.

· Ứng dụng phổ biến trong khu dân cư, khu đô thị sử dụng cáp ABC cho đường dây hạ thế.

· Kết hợp với mắc nối đơn, khóa néo và các phụ kiện khác để hoàn thiện toàn tuyến cáp ABC.

Ưu Điểm Của Móc Treo Cáp ABC

· Lót cao su bảo vệ cáp khỏi mài mòn, kéo dài tuổi thọ tại điểm treo.

· Chốt chẻ an toàn ngăn ngừa bu lông tự nới lỏng do rung động, tăng độ tin cậy lâu dài.

· Cơ cấu bu lông điều chỉnh cho phép kiểm soát lực siết chính xác theo yêu cầu kỹ thuật.

· Thiết kế tích hợp mắt móc sẵn, lắp đặt nhanh chóng vào cùm treo có sẵn trên cột.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn đúng mã móc treo tương ứng với đường kính cáp ABC thực tế đang sử dụng.

2. Siết bu lông đủ lực theo khuyến cáo của nhà sản xuất — không siết quá chặt gây hỏng lớp lót cao su, không siết quá lỏng gây tuột cáp.

3. Cài chốt chẻ đúng kỹ thuật sau khi siết bu lông, gập hai cạnh chốt để đảm bảo khóa an toàn hoàn toàn.

4. Đảm bảo mắt móc được liên kết chắc chắn với cùm treo, ắc-măng trên cột, chịu đủ tải trọng thiết kế.

5. Kiểm tra định kỳ tình trạng lót cao su, độ chặt của bu lông và chốt chẻ, đặc biệt sau các đợt thời tiết khắc nghiệt.

Câu Hỏi Thường Gặp Về Móc Treo Cáp ABC

Móc treo cáp ABC khác gì so với khóa néo dùng cho cáp ABC? Móc treo cáp ABC (suspension clamp) chỉ chịu trọng lượng treo võng của cáp tại cột trung gian trên tuyến thẳng, cho phép cáp trượt nhẹ nhờ lớp lót cao su đàn hồi; khóa néo (tension clamp) chịu gần 100% lực kéo căng và giữ cố định cáp tại cột góc, cột đầu/cuối tuyến — hai loại phục vụ hai vị trí và chức năng khác nhau trên tuyến.

Vì sao móc treo cáp ABC cần có lót cao su? Lớp lót cao su giúp giảm ma sát trực tiếp giữa dây cáp và thân kẹp kim loại, đồng thời cho phép cáp có độ đàn hồi nhất định để tự điều chỉnh khi co giãn theo nhiệt độ hoặc dao động do gió, hạn chế mài mòn và mỏi kim loại tại điểm treo.

Có cần thay chốt chẻ mỗi lần tháo lắp móc treo không? Có. Chốt chẻ sau khi tháo ra không nên tái sử dụng — nên thay chốt chẻ mới mỗi lần tháo lắp để đảm bảo độ an toàn khóa chốt như thiết kế ban đầu.
