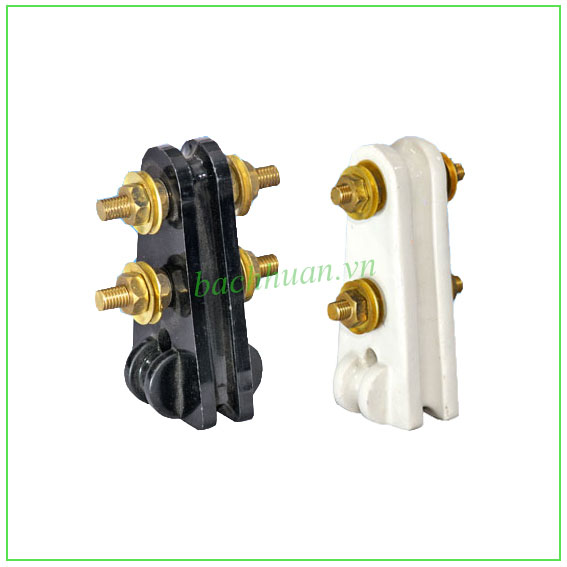

Cấu Tạo Cầu Chì Cá

· Thân đế (Base body): sứ gốm cách điện (màu trắng, chịu nhiệt tốt, bền với môi trường ẩm) hoặc bakelite (màu đen, nhẹ hơn, chi phí thấp hơn).

· Cực đấu dây (Terminal bolts): các bu lông đồng thau, thường bố trí thành 2 cặp (4 cực), dùng để đấu dây điện vào và ra khỏi cầu chì.

· Khe kẹp lưỡi cầu chì (Fuse blade slot): phần khe cong ở phía dưới thân đế, dùng để cắm và giữ cố định lưỡi cầu chì dạng cá khi lắp vào vận hành.

· Lưỡi cầu chì cá (Fuse blade/link): bộ phận rời, dạng thanh kim loại dẹt hình cá, chứa dây chảy bên trong, cắm vào khe kẹp của đế để hoàn thành mạch điện.

Nguyên Lý Hoạt Động

Lưỡi cầu chì cá được cắm vào khe kẹp của đế, hai đầu lưỡi tiếp xúc điện với các cực đấu dây bằng đồng thau, hoàn thành mạch điện qua dây chảy bên trong lưỡi cầu chì. Khi dòng điện qua mạch vượt quá giá trị định mức của dây chảy (do quá tải hoặc ngắn mạch), dây chảy bên trong lưỡi cầu chì nóng chảy và đứt, ngắt mạch điện để bảo vệ thiết bị và hệ thống phía sau. Khi cần thay thế, chỉ cần rút lưỡi cầu chì cũ ra và cắm lưỡi cầu chì mới vào đúng khe kẹp.

Thông Số Kỹ Thuật Cầu Chì Cá

Thông số chi tiết (dòng điện định mức, kích thước đế cụ thể theo từng mã sản phẩm) tùy theo nhà sản xuất — liên hệ Bách Huân để nhận thông số chi tiết theo nhu cầu sử dụng.

Phân Loại Cầu Chì Cá

· Theo vật liệu thân đế: đế sứ (chịu nhiệt tốt hơn, bền với môi trường ẩm, thường có giá cao hơn) và đế bakelite (nhẹ, chi phí thấp hơn, phổ biến trong ứng dụng dân dụng).

· Theo số cực: loại tiêu chuẩn 4 cực (2 cặp vào/ra) và một số biến thể khác tùy nhà sản xuất.

· Theo dòng điện định mức: chọn theo lưỡi cầu chì tương ứng, đáp ứng các mức dòng bảo vệ khác nhau.

Ứng Dụng Cầu Chì Cá

· Bảo vệ quá dòng cho các mạch điện trong tủ điện phân phối hạ thế truyền thống.

· Ứng dụng trong hệ thống điện dân dụng, công nghiệp nhẹ sử dụng kiểu cầu chì truyền thống.

· Thay thế, bảo trì các tủ điện cũ đã lắp đặt sẵn hệ thống cầu chì cá từ trước.

· Một số ứng dụng công nghiệp vẫn ưa chuộng kiểu cầu chì này nhờ khả năng thay thế nhanh, trực quan bằng mắt thường.

Ưu Điểm Của Cầu Chì Cá

· Kết cấu đơn giản, dễ kiểm tra bằng mắt thường tình trạng đứt/còn nguyên của lưỡi cầu chì.

· Thay thế nhanh chóng, chỉ cần rút lưỡi cũ và cắm lưỡi mới, không cần tháo toàn bộ đế.

· Chi phí thấp, phù hợp cho các hệ thống điện có ngân sách hạn chế hoặc bảo trì hệ thống cũ.

· Đế sứ có khả năng chịu nhiệt và cách điện tốt, phù hợp môi trường ẩm ướt.

Lưu Ý Khi Chọn Mua Và Sử Dụng

1. Chọn dòng điện định mức của lưỡi cầu chì phù hợp với dòng tải thực tế của mạch cần bảo vệ.

2. Chọn vật liệu thân đế (sứ hoặc bakelite) phù hợp với môi trường lắp đặt và yêu cầu độ bền.

3. Đảm bảo các cực đấu dây được siết chặt, tiếp xúc tốt để tránh phát nhiệt tại điểm đấu nối.

4. Khi lưỡi cầu chì đứt do sự cố, cần kiểm tra và khắc phục nguyên nhân trước khi thay lưỡi mới, tránh lắp lại khi sự cố vẫn còn tồn tại.

5. Kiểm tra định kỳ tình trạng đế sứ/bakelite (nứt, vỡ) và độ chặt của các cực đấu dây trong quá trình bảo trì.

Câu Hỏi Thường Gặp Về Cầu Chì Cá

Cầu chì cá có còn được sử dụng phổ biến hiện nay không? Cầu chì cá vẫn được sử dụng trong bảo trì, thay thế các tủ điện cũ đã lắp đặt sẵn hệ thống này, tuy nhiên các công trình mới hiện nay thường ưu tiên dùng MCB, MCCB hiện đại hơn nhờ khả năng bảo vệ tự động và tái sử dụng mà không cần thay thế linh kiện.

Nên chọn đế sứ hay đế bakelite? Đế sứ có khả năng chịu nhiệt và cách điện tốt hơn, phù hợp môi trường ẩm ướt hoặc yêu cầu độ bền cao; đế bakelite nhẹ hơn, chi phí thấp hơn, phù hợp ứng dụng dân dụng thông thường với ngân sách hạn chế.

Làm sao biết lưỡi cầu chì cá đã đứt hay chưa? Có thể kiểm tra trực quan bằng mắt thường qua phần thân trong suốt hoặc hở của lưỡi cầu chì (tùy thiết kế), hoặc dùng đồng hồ đo điện trở/thông mạch để xác nhận dây chảy bên trong còn nguyên vẹn hay đã đứt.

Liên hệ Bách Huân ngay để được tư vấn lựa chọn và báo giá cầu chì cá phù hợp với nhu cầu của bạn.
