MCCB (Molded Case Circuit Breaker) – Aptomat Khối

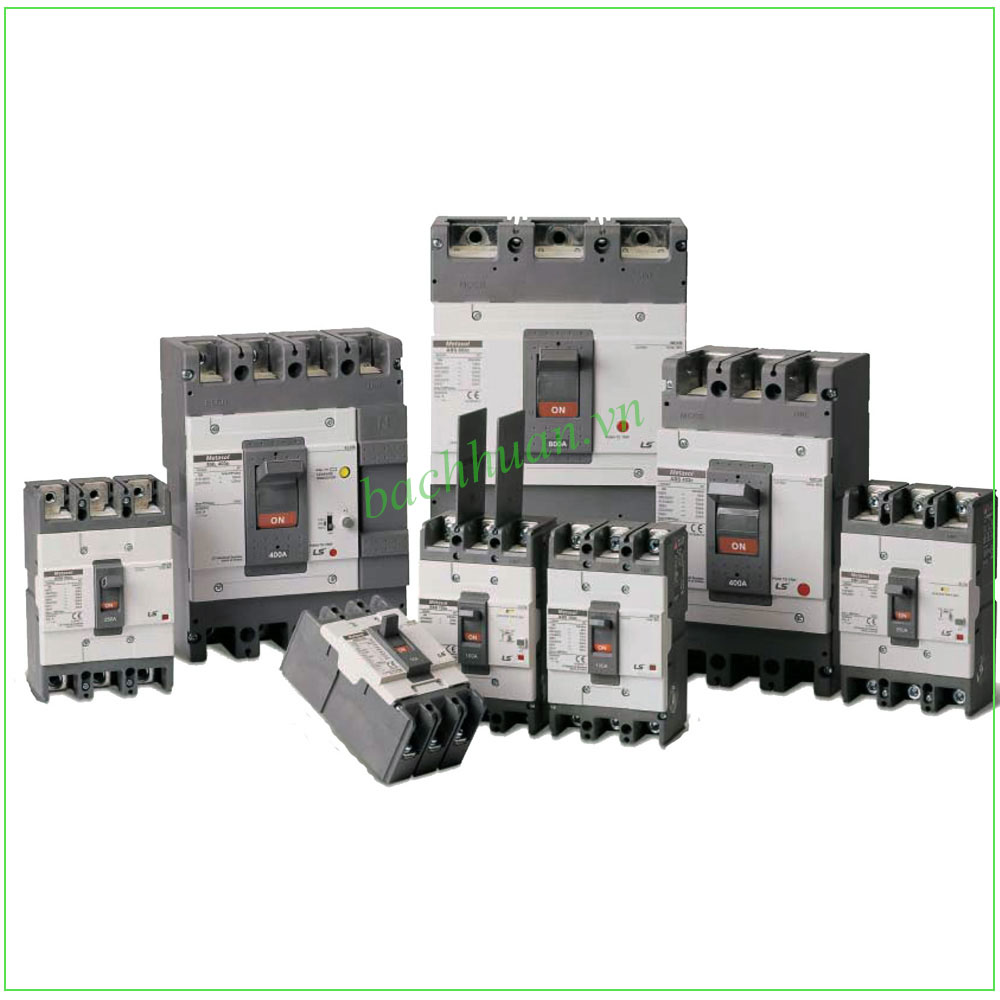

MCCB (Molded Case Circuit Breaker), hay còn gọi là aptomat khối, át khối, máy cắt dạng vỏ đúc, là thiết bị đóng cắt và bảo vệ mạch điện được đặt trong một vỏ đúc cách điện có độ bền cơ học cao. Với khả năng xử lý dòng điện lớn (thường lên đến 2500A) cùng khả năng cắt ngắn mạch cao, MCCB là thiết bị bảo vệ chủ chốt trong hầu hết các hệ thống điện công nghiệp 3 pha, đóng vai trò như "trái tim" của tủ điện phân phối. Bách Huân cung cấp MCCB chính hãng từ nhiều thương hiệu uy tín, đa dạng dòng điện và số cực, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

MCCB Là Gì?

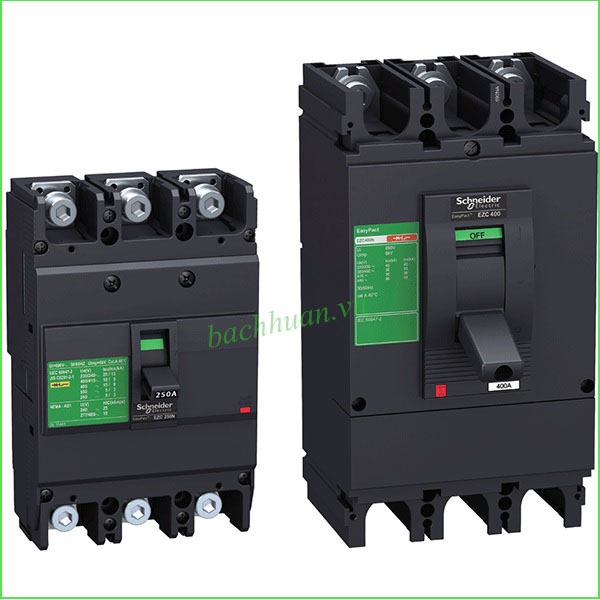

MCCB (Molded Case Circuit Breaker) là thiết bị đóng cắt và bảo vệ mạch điện, có nhiệm vụ tự động ngắt nguồn điện khi phát hiện các sự cố như quá tải, ngắn mạch hoặc một số dạng sự cố khác tùy theo cấu hình sản phẩm. Tên gọi "Molded Case" (vỏ đúc) xuất phát từ chính cấu tạo đặc trưng của thiết bị: toàn bộ phần vỏ được đúc bằng vật liệu cách điện chịu nhiệt và chịu va đập tốt, bảo vệ các bộ phận cơ khí và điện bên trong.

Khác với MCB (Miniature Circuit Breaker) vốn chủ yếu dùng trong hệ thống điện dân dụng với dòng điện nhỏ, MCCB được thiết kế để làm việc với dòng điện lớn hơn, khả năng cắt cao hơn và cho phép điều chỉnh nhiều thông số bảo vệ hơn. Đây là lý do MCCB thường xuất hiện trong các hệ thống điện công nghiệp, nơi yêu cầu độ tin cậy và tính linh hoạt cao. Trong thực tế, nhiều kỹ sư và thợ điện vẫn quen gọi MCCB là "CB tổng" hoặc "aptomat công suất lớn".

Cấu Tạo Của MCCB

Một bộ MCCB hoàn chỉnh gồm các bộ phận chính:

· Vỏ cách điện (Molded Case): Được làm từ vật liệu cách điện chịu nhiệt cao, bảo vệ các bộ phận bên trong khỏi tác động môi trường và đảm bảo an toàn khi sử dụng.

· Tiếp điểm (Contacts): Gồm tiếp điểm tĩnh và tiếp điểm động, tiếp theo là các tiếp điểm phụ, và cuối cùng là tiếp điểm hồ quang – thứ tự đóng/mở này giúp bảo vệ tiếp điểm chính khỏi hư hỏng do hồ quang điện.

· Thanh lưỡng kim (Bimetallic strip): Gồm hai kim loại có hệ số giãn nở nhiệt khác nhau ghép lại, đảm nhiệm chức năng bảo vệ quá tải.

· Cuộn dây điện từ (Electromagnetic coil): Tạo ra từ trường khi có dòng điện chạy qua, đảm nhiệm chức năng bảo vệ ngắn mạch.

· Buồng dập hồ quang: Dập tắt hồ quang điện phát sinh khi các tiếp điểm tách ra trong quá trình ngắt mạch.

· Cơ cấu truyền động và tay gạt (operating handle): Cho phép đóng/cắt bằng tay, đồng thời hiển thị trạng thái ON/OFF/TRIP rõ ràng cho người vận hành.

Nguyên Lý Hoạt Động

MCCB hoạt động dựa trên hai cơ chế bảo vệ chính: ngắt nhiệt (thermal trip) và ngắt từ (magnetic trip), giúp bảo vệ hệ thống điện khỏi cả sự cố quá tải lẫn ngắn mạch.

Cơ chế bảo vệ quá tải (nguyên lý nhiệt)

Sử dụng thanh lưỡng kim (bimetallic strip) – gồm hai kim loại giãn nở khác nhau khi gặp nhiệt. Khi dòng điện vượt quá giới hạn cho phép trong một khoảng thời gian nhất định (ví dụ do động cơ bị kẹt, tải tăng dần), thanh lưỡng kim sẽ nóng lên và uốn cong, tác động vào cơ cấu ngắt để mở tiếp điểm, ngắt mạch bảo vệ thiết bị khỏi hiện tượng quá nhiệt kéo dài.

Cơ chế bảo vệ ngắn mạch (nguyên lý điện từ)

MCCB chứa một cuộn dây điện từ, tạo ra từ trường nhỏ khi dòng điện đi qua trong điều kiện vận hành bình thường. Khi xảy ra sự cố ngắn mạch, dòng điện tăng đột biến rất lớn trong thời gian cực ngắn, khiến từ trường sinh ra bởi cuộn dây điện từ tăng mạnh, đủ sức hút thanh ngắt và mở tiếp điểm gần như tức thời, bảo vệ hệ thống khỏi hư hỏng nghiêm trọng do dòng ngắn mạch.

Nhờ kết hợp cả hai cơ chế nhiệt và từ trong cùng một thiết bị, MCCB có thể phân biệt và phản ứng phù hợp với từng loại sự cố: phản ứng chậm hơn với quá tải (cho phép tải tạm thời như dòng khởi động động cơ) và phản ứng cực nhanh với ngắn mạch.

Phân Loại MCCB

Theo số cực

· MCCB 1P (1 cực): Dùng cho hệ thống điện 1 pha, bảo vệ dây pha (L).

· MCCB 2P (2 cực): Bảo vệ 1 dây pha và 1 dây trung tính, phù hợp mạch điện 1 pha.

· MCCB 3P (3 cực): Bảo vệ 3 dây pha, dùng cho hệ thống điện 3 pha không cần bảo vệ dây trung tính.

· MCCB 4P (4 cực): Bảo vệ cả 3 pha và dây trung tính, dùng trong hệ thống 3 pha có yêu cầu bảo vệ dây trung tính.

Theo dòng điện định mức

Rất đa dạng, từ 10A, 15A, 20A, 30A... cho đến 400A, 500A, 630A, 700A, 800A và có thể lên đến 2500A tùy dòng sản phẩm.

Theo dòng cắt ngắn mạch (Icu)

Phổ biến ở các mức 18kA, 22kA, 30kA, 35kA, 42kA, 50kA, 65kA... Cần chọn mức phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt trong hệ thống.

Theo khả năng chỉnh dòng

· Loại không chỉnh dòng (Fixed/Non-adjustable): Không thể điều chỉnh dòng ngắt, thường dùng cho các tải nhỏ, ứng dụng dân dụng.

· Loại chỉnh dòng được (Adjustable/Electronic trip): Cho phép chỉnh dòng ngắt phù hợp với từng loại tải cụ thể, linh hoạt hơn cho ứng dụng công nghiệp.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (Icu, Ics chính xác, kích thước khung, phụ kiện đi kèm) sẽ khác nhau tùy theo thương hiệu và model. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng yêu cầu dòng điện và dòng cắt của công trình.

Phân Biệt MCCB Với MCB Và ACB

MCCB là "vị trí trung gian" giữa MCB (cho tải nhỏ, dân dụng) và ACB (cho tủ điện tổng công suất rất lớn), phù hợp làm CB tổng cho các tủ phân phối tầm trung hoặc CB bảo vệ nhánh cho các phụ tải công suất lớn như động cơ, máy hàn công nghiệp.

Ứng Dụng Của MCCB

· Dùng làm thiết bị bảo vệ chính (aptomat tổng) trong các tủ điện phân phối (MSB, DB).

· Bảo vệ máy phát điện, ngăn ngừa sự cố lan sang hệ thống khi máy phát gặp vấn đề.

· Bảo vệ ngân hàng tụ bù (capacitor bank) trong hệ thống bù công suất phản kháng.

· Bảo vệ động cơ công nghiệp có công suất lớn, với khả năng thiết lập độ trễ và ngưỡng dòng phù hợp để tránh ngắt mạch không cần thiết trong quá trình khởi động.

· Bảo vệ máy hàn công nghiệp và các thiết bị có dòng điện hoạt động cao, biến thiên.

· Đóng vai trò cách ly mạch điện phục vụ công tác bảo dưỡng, sửa chữa an toàn.

Ưu Điểm Của MCCB

· Khả năng xử lý dòng điện lớn: Đáp ứng tốt các yêu cầu bảo vệ cho hệ thống điện công nghiệp 3 pha với dòng tải cao.

· Hai cơ chế bảo vệ kết hợp: Vừa bảo vệ quá tải (nhiệt) vừa bảo vệ ngắn mạch (điện từ) trong cùng một thiết bị.

· Linh hoạt trong lựa chọn: Đa dạng số cực (1P-4P), dòng định mức và dòng cắt, đáp ứng nhiều loại ứng dụng khác nhau.

· Một số dòng có thể chỉnh định: Cho phép tùy chỉnh ngưỡng dòng cắt phù hợp với đặc tính tải cụ thể, tối ưu hóa khả năng bảo vệ.

· Hiển thị trạng thái rõ ràng: Người vận hành dễ dàng nhận biết trạng thái ON/OFF/TRIP của thiết bị.

· Tích hợp tính năng nâng cao (tùy model): Một số dòng MCCB hiện đại tích hợp bảo vệ rò dòng, bảo vệ mất pha và kết nối điều khiển điện tử.

Cách Lựa Chọn MCCB Phù Hợp

· Dòng điện định mức: Cần lớn hơn dòng tải thực tế của mạch điện cần bảo vệ, có tính đến hệ số dự phòng cho phát triển tải trong tương lai.

· Dòng cắt ngắn mạch (Icu): Phải đáp ứng hoặc vượt quá dòng ngắn mạch dự kiến tại điểm lắp đặt trong hệ thống điện.

· Số cực: Chọn 3P cho hệ thống không cần bảo vệ trung tính, chọn 4P nếu cần bảo vệ cả dây trung tính.

· Khả năng chỉnh dòng: Với các ứng dụng có đặc tính tải đa dạng hoặc cần tối ưu phối hợp bảo vệ, nên chọn loại có thể chỉnh định (adjustable/electronic trip).

· Thương hiệu uy tín: Việc ưu tiên sản phẩm từ các nhà sản xuất uy tín là rất quan trọng để đảm bảo chất lượng, độ bền và an toàn cho hệ thống điện.

Vì Sao Nên Chọn MCCB Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đảm bảo chất lượng và độ an toàn cho hệ thống điện.

· Đa dạng dòng điện định mức, số cực (1P-4P) và dòng cắt ngắn mạch, đáp ứng nhiều loại công trình từ dân dụng đến công nghiệp.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ tính toán lựa chọn đúng thông số theo đặc điểm tải và hệ thống điện thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình công nghiệp.

Câu Hỏi Thường Gặp Về MCCB

MCCB khác gì so với MCB? MCB (Miniature Circuit Breaker) có dòng định mức nhỏ (thường dưới 100A), không chỉnh được dòng cắt, chủ yếu dùng trong dân dụng. MCCB có dòng định mức lớn hơn nhiều (đến 2500A), một số dòng cho phép chỉnh dòng cắt, thường dùng trong công nghiệp và tủ điện tổng.

MCCB khác gì so với ACB? MCCB có buồng dập hồ quang trong vỏ đúc kín, dòng định mức thường dưới 2500A. ACB dùng không khí làm môi trường dập hồ quang trong khoang hở, dòng định mức lớn hơn (630A-6300A) và khả năng cắt ngắn mạch cao hơn, thường dùng làm máy cắt tổng cho các tủ điện công suất rất lớn.

Làm sao chọn đúng dòng cắt ngắn mạch (Icu) cho MCCB? Dòng cắt ngắn mạch của MCCB cần đáp ứng hoặc vượt quá dòng ngắn mạch dự kiến tại điểm lắp đặt trong hệ thống điện, thường được tính toán bởi kỹ sư thiết kế điện dựa trên đặc điểm nguồn cấp và cấu trúc hệ thống.

MCCB có thể dùng để bảo vệ động cơ không? Có. MCCB thường được dùng để bảo vệ động cơ công nghiệp công suất lớn, với khả năng thiết lập độ trễ và ngưỡng dòng phù hợp, giúp tránh tình trạng ngắt mạch không cần thiết trong quá trình khởi động động cơ (khi dòng khởi động tạm thời cao hơn dòng định mức).
