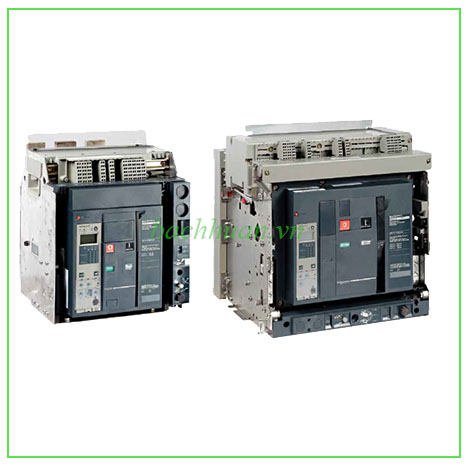

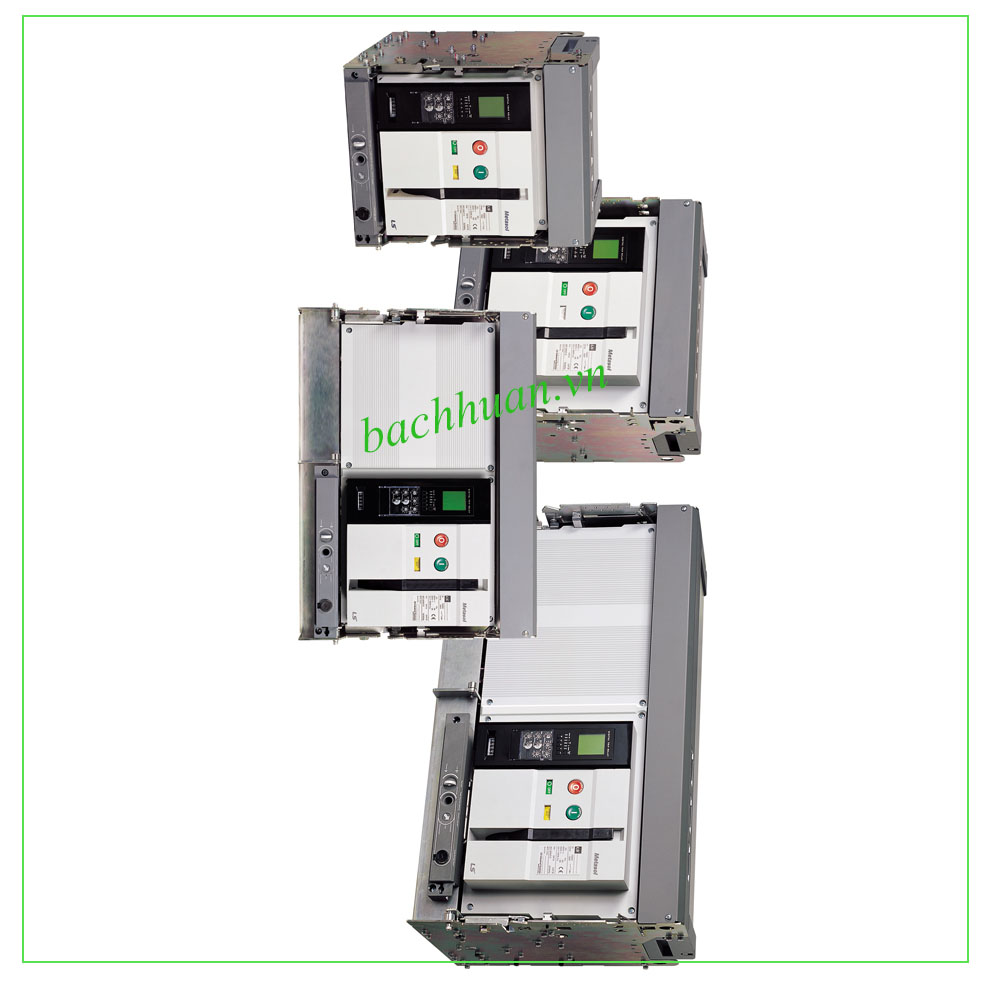

ACB (Air Circuit Breaker) – Máy Cắt Không Khí

ACB (Air Circuit Breaker), hay còn gọi là máy cắt không khí, cầu dao tự động loại khí, là thiết bị đóng cắt điện hạ thế sử dụng không khí làm môi trường dập hồ quang chính. Với khả năng chịu dòng điện lớn (từ 630A đến hơn 6300A) và dòng cắt ngắn mạch vượt trội, ACB là lựa chọn tiêu chuẩn cho vị trí máy cắt tổng (main breaker) trong các tủ điện phân phối công suất lớn tại nhà máy, tòa nhà và công trình công nghiệp. Bách Huân cung cấp ACB chính hãng từ các thương hiệu uy tín, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

ACB Là Gì?

ACB (Air Circuit Breaker) là thiết bị đóng cắt điện dùng để bảo vệ hệ thống điện hạ thế (và một số ứng dụng trung thế) khỏi các sự cố như ngắn mạch, quá tải, rò điện hoặc điện áp bất thường. Điểm đặc trưng của ACB là sử dụng không khí làm môi trường dập hồ quang, giúp thiết bị hoạt động an toàn, ổn định và dễ bảo trì so với các công nghệ dập hồ quang khác.

Trong tủ điện công nghiệp, ACB thường được lắp đặt tại tủ điện tổng (MSB) – vị trí yêu cầu khả năng chịu dòng cao và đóng cắt thường xuyên, đóng vai trò bảo vệ đường dây chính, chuyển mạch ghép nối thanh cái (bus-tie) và đảm bảo khả năng phối hợp chọn lọc (selectivity) cho toàn hệ thống phân phối điện.

Cấu Tạo Của ACB

Một bộ ACB hoàn chỉnh gồm các bộ phận chính:

· Buồng dập hồ quang: Được tạo thành từ các tấm kim loại mỏng xếp liên tiếp thành các vách ngăn, giúp kéo dài và làm nguội hồ quang nhanh chóng, dập tắt hồ quang chỉ trong khoảng 1 giây khi có sự cố.

· Tiếp điểm chính và tiếp điểm hồ quang: Tiếp điểm chính làm từ đồng mạ bạc giúp giảm điện trở tiếp xúc; tiếp điểm hồ quang làm từ hợp kim chịu nhiệt cao, có nhiệm vụ bảo vệ tiếp điểm chính khỏi tác động trực tiếp của hồ quang. Khi vận hành, tiếp điểm hồ quang đóng trước và mở sau tiếp điểm chính, giúp giảm thiểu sự ăn mòn.

· Cơ cấu đóng – nhả – sạc (charging mechanism): Hoạt động theo nguyên lý tích trữ năng lượng bằng lò xo – lò xo được nạp trước bằng tay (qua cơ cấu nạp lò xo) hoặc bằng động cơ điện, đảm bảo tốc độ đóng/cắt nhanh và ổn định.

· Biến dòng và cuộn cảm biến dòng: Giám sát liên tục dòng điện chạy qua ACB, phát hiện các bất thường như quá tải hay ngắn mạch.

· Cơ chế nhả (trip mechanism): Khi phát hiện dòng quá tải hoặc ngắn mạch, chốt giữ từ tính sẽ nhận tín hiệu và tác động nhả cắt mạch tức thời.

· Rơ le bảo vệ và bộ điều khiển thông minh: Phát hiện sự cố, gửi tín hiệu điều khiển đến cơ cấu đóng/cắt, đồng thời có thể tích hợp chức năng đo lường, hiển thị trạng thái vận hành.

· Vỏ bảo vệ và lưới bảo vệ: Bảo vệ các bộ phận bên trong khỏi tác động của môi trường và ngăn vật thể lạ xâm nhập.

Nguyên Lý Hoạt Động

Khi hệ thống điện xảy ra sự cố, dòng điện tăng đột ngột vượt quá ngưỡng định mức cài đặt. Rơ le bảo vệ tích hợp trong ACB sẽ phát hiện bất thường và gửi tín hiệu đến cơ cấu nhả (trip mechanism). Chốt giữ từ tính sẽ nhả ra, giải phóng năng lượng lò xo đã tích trữ sẵn, làm tách nhanh các tiếp điểm.

Khi tiếp điểm tách ra, hồ quang điện phát sinh giữa các tiếp điểm. Lúc này, buồng dập hồ quang với các vách ngăn kim loại sẽ kéo dài và làm nguội hồ quang, dập tắt hoàn toàn chỉ trong khoảng thời gian rất ngắn (khoảng 1 giây), không tạo ra sản phẩm khí độc hại, đảm bảo an toàn cho môi trường xung quanh.

Phân Loại ACB

Theo cấu tạo lắp đặt

· ACB loại cố định (Fixed): Lắp đặt cố định trong tủ điện, không thể tháo rời trong quá trình vận hành.

· ACB dạng rút kéo (Withdrawable): Có thể kéo ra khỏi tủ điện để bảo trì, sửa chữa mà không cần tháo rời hệ thống dây đấu nối, thuận tiện hơn nhiều cho công tác bảo dưỡng.

Theo số cực

· 3P (3 cực): Dùng cho hệ thống điện 3 pha không có dây trung tính đi qua ACB.

· 4P (4 cực): Dùng cho hệ thống điện 3 pha có dây trung tính đi qua ACB, phù hợp với các ứng dụng cần bảo vệ cả dây trung tính.

Theo dòng cắt ngắn mạch

· Dòng cắt tiêu chuẩn: Thường dùng trong các ứng dụng công nghiệp, thương mại thông thường.

· Dòng cắt cao: Dùng cho các ứng dụng công nghiệp đặc biệt, yêu cầu khả năng chịu đựng sự cố ngắn mạch lớn hơn.

Các Thông Số Định Mức Quan Trọng Của ACB

Theo tiêu chuẩn IEC 60947-2, ACB có 4 thông số định mức quan trọng cần lưu ý khi lựa chọn:

· Icu (Rated Ultimate Short-Circuit Breaking Capacity): Dòng điện ngắn mạch tối đa mà ACB có thể ngắt được trong điều kiện thử nghiệm giới hạn.

· Ics (Rated Service Short-Circuit Breaking Capacity): Dòng điện ngắn mạch dùng để kiểm chứng khả năng ACB vẫn hoạt động bình thường sau khi ngắt sự cố, thường biểu thị bằng phần trăm của Icu.

· Icw (Rated Short-Time Withstand Current): Dòng điện ngắn mạch mà ACB có thể chịu đựng trong một khoảng thời gian trễ xác định mà không hư hỏng – thông số quan trọng cho việc phối hợp chọn lọc (selectivity) giữa các cấp bảo vệ.

· Icm (Rated Short-Circuit Making Capacity): Dòng điện đỉnh ngắn mạch mà ACB có thể đóng vào trong điều kiện quy định.

Đây là điểm khác biệt lớn nhất giữa ACB và MCCB (máy cắt khối) cùng dòng điện định mức: Icu của MCCB bị giới hạn bởi độ bền vỏ nhựa và thể tích buồng dập hồ quang, trong khi Icu của ACB được quyết định bởi thể tích dập hồ quang mở và tốc độ tách tiếp điểm, giúp ACB đạt khả năng cắt ngắn mạch cao hơn đáng kể ở cùng dòng định mức, dù giá thành cao hơn nhiều lần.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (Icu, Ics, Icw, Icm chính xác, kích thước, phụ kiện đi kèm) sẽ khác nhau tùy theo thương hiệu và model. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng yêu cầu dòng cắt và dòng định mức của công trình.

Phân Biệt ACB Với MCCB

Theo thông lệ ngành, ACB là tiêu chuẩn cho các tủ điện chính có dòng trên 800A, do yêu cầu dòng sự cố cao, biên độ an toàn bắt buộc và khả năng bảo trì tốt hơn so với MCCB cùng dòng định mức.

Ứng Dụng Của ACB

· Lắp đặt làm máy cắt tổng (main incoming breaker) tại tủ điện phân phối tổng (MSB) của nhà máy, tòa nhà, trung tâm thương mại.

· Sử dụng làm máy cắt liên lạc thanh cái (bus-tie breaker) trong các hệ thống phân phối điện có nhiều nguồn cấp.

· Bảo vệ các mạch điện có dòng tải lớn, yêu cầu độ tin cậy và khả năng phối hợp chọn lọc cao trong hệ thống bảo vệ nhiều cấp.

· Ứng dụng trong các trạm điện, nhà máy sản xuất công nghiệp, trung tâm dữ liệu, nơi đòi hỏi tính liên tục cấp điện cao.

Ưu Điểm Của ACB

· Khả năng cắt ngắn mạch vượt trội: Đáp ứng tốt các yêu cầu dòng sự cố lớn tại vị trí đầu nguồn của hệ thống phân phối điện.

· Độ bền và tuổi thọ cao: Cơ chế tiếp điểm hồ quang bảo vệ tiếp điểm chính giúp giảm ăn mòn, kéo dài tuổi thọ thiết bị.

· Dễ bảo trì: Đặc biệt với dòng rút kéo (withdrawable), có thể tháo ACB ra khỏi tủ để kiểm tra, bảo dưỡng mà không ảnh hưởng đến hệ thống đấu nối.

· Tích hợp điều khiển thông minh: Nhiều dòng ACB hiện đại có bộ điều khiển điện tử hỗ trợ đo lường, giám sát, kết nối truyền thông (Modbus, BACnet...), phù hợp hệ thống quản lý năng lượng.

· An toàn vận hành: Quá trình dập hồ quang bằng không khí diễn ra nhanh, không tạo ra sản phẩm khí độc hại như một số công nghệ dập hồ quang khác.

Lưu Ý Khi Lựa Chọn Và Lắp Đặt ACB

· Cần tính toán chính xác dòng điện ngắn mạch dự kiến tại điểm lắp đặt để chọn ACB có Icu, Icw phù hợp, đảm bảo an toàn cho toàn hệ thống.

· Với hệ thống yêu cầu tính liên tục cấp điện cao, cần quan tâm đến thông số Ics (không chỉ Icu), vì đây là chỉ số phản ánh khả năng ACB tiếp tục hoạt động bình thường sau khi đã ngắt sự cố.

· Nên chọn ACB dạng rút kéo cho các tủ điện quan trọng, cần bảo trì định kỳ mà không muốn cắt điện toàn hệ thống.

· Cần lựa chọn thương hiệu ACB chính hãng, có nguồn gốc rõ ràng, đảm bảo tính năng, độ bền, hiệu năng hoạt động và có chính sách bảo hành, hỗ trợ kỹ thuật đầy đủ.

· Việc lắp đặt, đấu nối và cài đặt thông số bảo vệ cần được thực hiện bởi kỹ sư điện có chuyên môn, đảm bảo phối hợp chọn lọc đúng với các thiết bị bảo vệ khác trong hệ thống.

Vì Sao Nên Chọn ACB Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC 60947-2.

· Đa dạng dòng điện định mức (630A – 6300A), kiểu lắp đặt (cố định/rút kéo) và số cực (3P/4P), đáp ứng nhiều loại công trình.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ tính toán lựa chọn đúng thông số Icu, Icw theo đặc điểm hệ thống điện thực tế.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án, công trình công nghiệp.

Câu Hỏi Thường Gặp Về ACB

ACB khác gì so với MCCB? ACB dùng không khí làm môi trường dập hồ quang trong khoang hở, có khả năng cắt ngắn mạch cao hơn và dòng định mức lớn hơn (630A-6300A), thường dùng làm máy cắt tổng. MCCB có buồng dập hồ quang trong vỏ nhựa kín, kích thước nhỏ gọn hơn, dòng định mức thường dưới 2500A, phù hợp làm máy cắt nhánh.

Nên chọn ACB loại cố định hay dạng rút kéo? ACB dạng rút kéo (withdrawable) phù hợp với các tủ điện quan trọng, cần bảo trì định kỳ thường xuyên mà không muốn cắt điện toàn hệ thống. ACB loại cố định có chi phí thấp hơn, phù hợp với các ứng dụng ít cần bảo trì tháo lắp.

Icu và Icw khác nhau như thế nào? Icu là dòng ngắn mạch tối đa ACB có thể ngắt được trong điều kiện thử nghiệm giới hạn (đơn vị kA RMS). Icw là dòng ngắn mạch mà ACB có thể chịu đựng trong một khoảng thời gian trễ xác định mà không hư hỏng, quan trọng cho việc phối hợp chọn lọc (selectivity) giữa các cấp bảo vệ trong hệ thống.

Vì sao ACB thường đắt hơn nhiều so với MCCB cùng dòng định mức? Vì Icu của ACB được quyết định bởi thể tích dập hồ quang mở và tốc độ tách tiếp điểm cơ khí phức tạp, cho khả năng cắt ngắn mạch cao hơn nhiều so với MCCB (vốn bị giới hạn bởi độ bền vỏ nhựa). Đây là "khoản đầu tư an toàn không thể thương lượng" cho các tủ điện chính có dòng sự cố lớn.
