MCB (Miniature Circuit Breaker) – Aptomat Tép

MCB (Miniature Circuit Breaker), hay còn gọi là aptomat tép, cầu dao tự động dạng tép, bộ ngắt mạch điện thu nhỏ, là thiết bị đóng cắt điện phổ biến nhất trong các công trình dân dụng và công nghiệp nhẹ, đóng vai trò thay thế cho cầu chì truyền thống. Với thiết kế nhỏ gọn, dễ lắp đặt và khả năng tự động bảo vệ mạch điện khỏi quá tải, ngắn mạch, MCB gần như xuất hiện trong mọi tủ điện, từ hộ gia đình đến nhà xưởng, văn phòng. Bách Huân cung cấp MCB chính hãng từ nhiều thương hiệu uy tín, đa dạng dòng điện, số cực và đường cong đặc tính, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

MCB Là Gì?

MCB (Miniature Circuit Breaker) là thiết bị điện với các chi tiết nhỏ gọn, được gói trong một vỏ nhỏ gọn, có khả năng cách điện, dùng để bảo vệ mạch điện và các thiết bị điện khỏi sự cố quá tải và ngắn mạch. MCB thuộc nhóm CB (Circuit Breaker) dạng tép – vì vậy trong dân gian còn hay gọi là "CB tép" hay "cầu dao tự động", được sử dụng và lắp đặt rất phổ biến ở cả công trình dân dụng lẫn công nghiệp.

Khi mạch điện vận hành bình thường, MCB đóng vai trò như một chiếc công tắc thủ công để bật/tắt mạch. Khi có sự cố quá tải hoặc ngắn mạch, MCB sẽ tự động ngắt mạch để bảo vệ hệ thống dây điện và thiết bị phía sau, khác với cầu chì phải thay thế sau mỗi lần tác động, MCB chỉ cần bật lại (reset) sau khi khắc phục sự cố.

Cấu Tạo Của MCB

MCB được cấu tạo từ các bộ phận chính:

· Tiếp điểm (Contacts): Thường có 2 cấp (tiếp điểm chính và tiếp điểm hồ quang) hoặc 3 cấp (tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang). Khi đóng mạch, tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, cuối cùng là tiếp điểm chính; khi ngắt mạch thì trình tự ngược lại – giúp bảo vệ tiếp điểm chính khỏi tác động của hồ quang.

· Móc bảo vệ (Trip unit): Gồm rơ le nhiệt (bảo vệ chống quá tải, dùng thanh lưỡng kim) và rơ le điện từ (bảo vệ chống ngắn mạch, dùng nam châm điện).

· Cơ cấu truyền động đóng – cắt: Cho phép thao tác đóng/cắt bằng tay hoặc tự động khi có sự cố.

· Hộp dập hồ quang: Có hai kiểu phổ biến – kiểu nửa kín (đặt trong vỏ kín của MCB, có lỗ thoát khí) và kiểu hở.

· Vỏ bảo vệ: Vỏ nhựa cách điện nhỏ gọn, phù hợp lắp đặt trên thanh ray tiêu chuẩn trong tủ điện.

Nguyên Lý Hoạt Động

Trong điều kiện vận hành bình thường, MCB hoạt động như một công tắc thủ công để đóng/mở mạch điện. Khi xảy ra sự cố, MCB tác động theo một trong hai cơ chế (hoặc cả hai) sau:

Cơ chế nhiệt (bảo vệ quá tải)

Khi dòng điện quá tải chạy qua, dòng điện đi qua thanh lưỡng kim và sinh nhiệt. Nhiệt lượng sinh ra do sự giãn nở nhiệt của hai lớp kim loại khác nhau sẽ gây ra độ lệch (uốn cong). Độ lệch này giải phóng một chốt cơ học gắn với cơ cấu hoạt động, làm mở các tiếp điểm, ngắt dòng điện chạy trong mạch.

Cơ chế điện từ (bảo vệ ngắn mạch)

Khi xảy ra sự cố ngắn mạch, từ trường sinh ra trong cuộn dây điện từ tăng đột biến, tạo ra lực hút mạnh tác động lên phần ứng, làm pít tông chạm vào cơ cấu khiến chốt nhả ngay lập tức, mở tiếp điểm gần như tức thời để bảo vệ mạch khỏi dòng sự cố lớn.

Sau khi MCB tác động (dù do quá tải hay ngắn mạch), núm điều khiển sẽ tự động chuyển sang vị trí OFF, và cần được bật lại (reset) thủ công sau khi đã khắc phục sự cố để khôi phục cấp điện.

Phân Loại MCB

Theo đường cong đặc tính (Curve) – Yếu tố quyết định tốc độ ngắt

· Loại B (nhạy, ngắt ở khoảng 3-5 lần dòng định mức In): Phù hợp cho mạch điện có dòng điện dự kiến tối đa đã biết và tương đối ổn định, như mạch chiếu sáng, tải điện trở dân dụng.

· Loại C (ngắt ở khoảng 5-10 lần In, có tài liệu ghi 7-10 hoặc 9-14 lần): Phù hợp với tải có dòng khởi động vừa phải như điều hòa, động cơ nhỏ, mạch chiếu sáng huỳnh quang lớn, máy biến áp nhỏ trong môi trường thương mại và công nghiệp nhẹ.

· Loại D (ngắt ở khoảng 10-20 lần In): Phù hợp cho tải có dòng khởi động rất cao như motor công suất lớn, máy biến áp, máy X-quang, máy nén khí trong công nghiệp nặng.

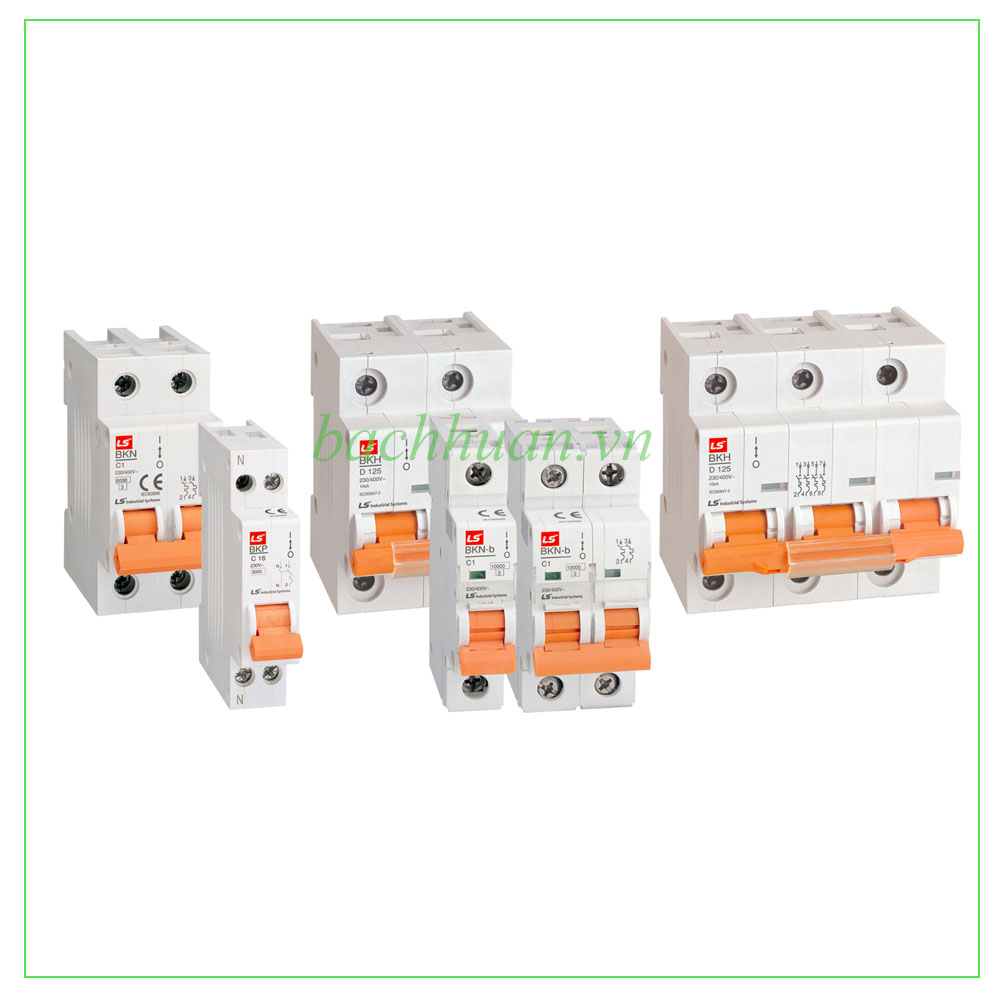

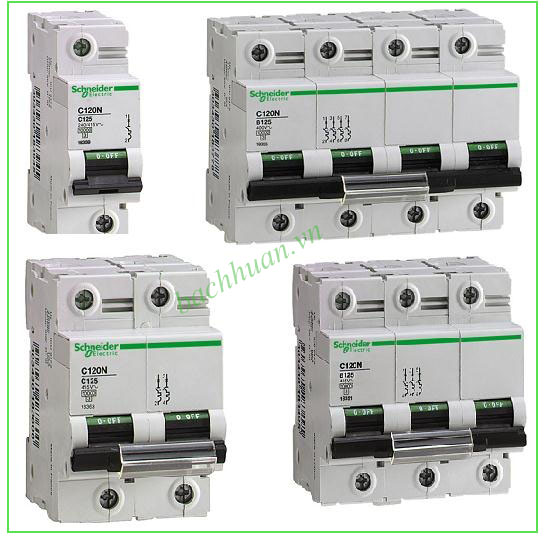

Theo số cực (Pole)

· 1P (1 cực): Bảo vệ 1 dây pha, dùng cho mạch điện 1 pha đơn giản.

· 2P (2 cực): Bảo vệ 1 dây pha và 1 dây trung tính.

· 3P (3 cực): Bảo vệ 3 dây pha, dùng cho hệ thống 3 pha.

· 4P (4 cực): Bảo vệ 3 pha và trung tính.

Theo dòng điện định mức

Ký hiệu trên thân MCB (như C16, C20, C40, C63) thể hiện cả đường cong đặc tính (chữ cái đầu) và dòng điện định mức (số phía sau). Ví dụ "C20" nghĩa là MCB đường cong loại C, dòng định mức 20A. Với dòng trên 50A, thường dùng làm MCB tổng (phổ biến ở mức 63A).

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (dòng cắt ngắn mạch Icn, kích thước, tính năng bổ sung) sẽ khác nhau tùy theo thương hiệu và model. Quý khách vui lòng liên hệ Bách Huân để được tư vấn và báo giá chi tiết theo đúng yêu cầu tải và ứng dụng của công trình.

Phân Biệt MCB Với MCCB Và ACB

MCB là lựa chọn kinh tế và phổ biến nhất trong 3 loại CB, phù hợp cho mạch nhánh cuối cùng (final circuit) cấp điện trực tiếp cho ổ cắm, đèn chiếu sáng, thiết bị gia dụng và máy móc công suất nhỏ.

Ứng Dụng Của MCB

· Bảo vệ mạch điện chiếu sáng, ổ cắm trong nhà ở, căn hộ, văn phòng.

· Bảo vệ các thiết bị điện gia dụng, thiết bị văn phòng khỏi sự cố quá tải, ngắn mạch.

· Trong môi trường công nghiệp, MCB được dùng trong nhà máy, xưởng sản xuất để bảo vệ hệ thống dây điện và các thiết bị điện công nghiệp như động cơ, máy móc công suất nhỏ.

· Lắp đặt trong tủ điện phân phối hoặc tủ điện điều khiển, bảo vệ hệ thống điện 3 pha, đảm bảo hoạt động sản xuất liên tục.

· Dùng làm MCB tổng (thường ở mức 63A) cho các tủ điện nhỏ, căn hộ hoặc phân đoạn mạch trong hệ thống lớn hơn.

Ưu Điểm Của MCB

· Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên thanh ray DIN tiêu chuẩn trong bất kỳ loại tủ điện nào.

· Tự động bảo vệ và có thể reset: Khác với cầu chì phải thay thế sau mỗi lần tác động, MCB chỉ cần bật lại sau khi khắc phục sự cố, tiết kiệm chi phí và thời gian.

· Đa dạng đường cong đặc tính: Cho phép lựa chọn đúng loại (B/C/D) phù hợp với đặc tính khởi động của từng loại tải, tránh nhảy aptomat không cần thiết.

· Chi phí thấp: Là loại CB có giá thành thấp nhất trong 3 nhóm (MCB, MCCB, ACB), phù hợp với ngân sách của hầu hết công trình.

· Phổ biến, dễ tìm mua và thay thế: Có mặt tại hầu hết các cửa hàng thiết bị điện, thuận tiện cho việc bảo trì, thay thế khi cần.

Cách Lựa Chọn MCB Phù Hợp

· Dòng điện định mức: Cần phù hợp với dòng tải thực tế của mạch điện cần bảo vệ (ví dụ: mạch đèn chiếu sáng thường dùng 10A-16A, mạch ổ cắm thường dùng 16A-20A).

· Đường cong đặc tính: Chọn loại B cho tải điện trở ổn định (chiếu sáng dân dụng); chọn loại C cho tải có dòng khởi động vừa phải (điều hòa, động cơ nhỏ); chọn loại D cho tải có dòng khởi động rất cao (motor lớn, máy biến áp, máy nén khí).

· Số cực: Chọn 1P cho mạch 1 pha đơn giản, 3P/4P cho hệ thống 3 pha tùy yêu cầu bảo vệ trung tính.

· Dòng cắt ngắn mạch (Icn): Cần đáp ứng dòng ngắn mạch dự kiến tại điểm lắp đặt để đảm bảo an toàn khi có sự cố.

· Thương hiệu uy tín: Nên chọn sản phẩm từ nhà sản xuất có uy tín, đạt tiêu chuẩn IEC 60898-1, đảm bảo độ bền và độ tin cậy lâu dài.

Vì Sao Nên Chọn MCB Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, đạt tiêu chuẩn IEC 60898-1.

· Đa dạng dòng điện định mức, số cực (1P-4P) và đường cong đặc tính (B/C/D), đáp ứng mọi loại tải từ dân dụng đến công nghiệp nhẹ.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng loại MCB theo đặc tính tải thực tế của công trình.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ dự án dân dụng, công nghiệp.

Câu Hỏi Thường Gặp Về MCB

MCB khác gì so với cầu chì? Cầu chì phải thay thế dây chì mới sau mỗi lần tác động do sự cố, trong khi MCB chỉ cần bật lại (reset) thủ công sau khi khắc phục sự cố, không cần thay thế linh kiện, tiết kiệm chi phí và thời gian bảo trì lâu dài.

Nên chọn MCB đường cong B, C hay D? Đường cong B phù hợp cho tải điện trở ổn định như chiếu sáng dân dụng. Đường cong C phù hợp cho tải có dòng khởi động vừa phải như điều hòa, động cơ nhỏ. Đường cong D phù hợp cho tải có dòng khởi động rất cao như motor công suất lớn, máy biến áp, máy nén khí công nghiệp.

MCB khác gì so với MCCB và ACB? MCB có dòng định mức nhỏ (thường dưới 100A-125A), không chỉnh được dòng cắt, giá thấp nhất, dùng cho dân dụng và công nghiệp nhẹ. MCCB có dòng định mức lớn hơn (đến 2500A), một số dòng chỉnh được. ACB có dòng định mức lớn nhất (630A-6300A), dùng làm máy cắt tổng cho hệ thống công suất rất lớn.

Ký hiệu như C16, C20, C40 trên MCB có ý nghĩa gì? Chữ cái đầu (B/C/D) thể hiện đường cong đặc tính ngắt của MCB, còn số phía sau thể hiện dòng điện định mức. Ví dụ "C20" là MCB đường cong loại C với dòng định mức 20A.
