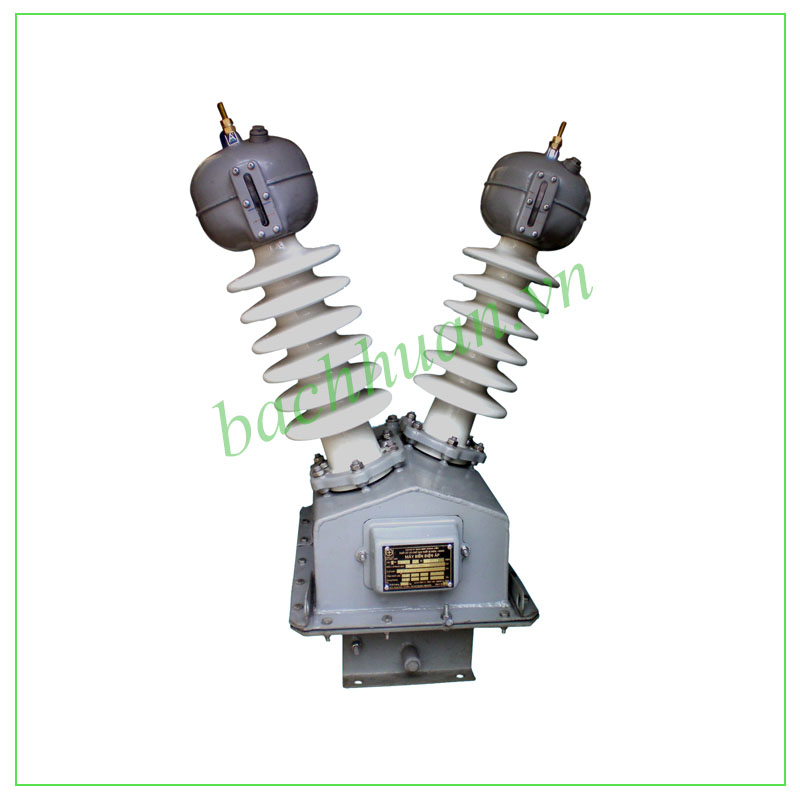

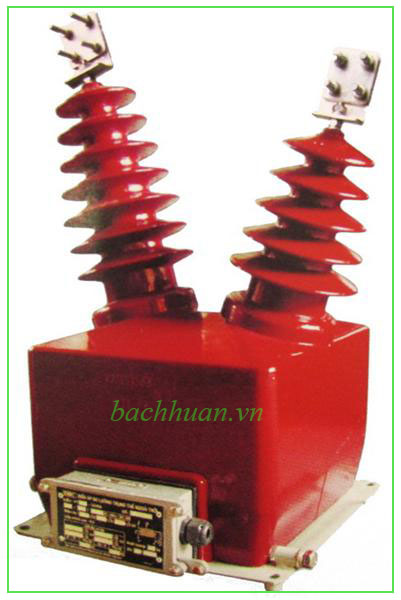

Cấu tạo

· Lõi từ: thép silic từ tính cao, giảm sai số biến đổi trong dải đo.

· Cuộn sơ cấp: dây dẫn hoặc thanh cái đi xuyên qua lõi (kiểu xuyến/thanh cái) hoặc quấn số vòng ít (kiểu quấn dây).

· Cuộn thứ cấp: quấn nhiều vòng dây đồng, nối ra đầu cực đo lường.

· Vỏ cách điện: nhựa epoxy đúc hoặc composite, chịu điện áp trung thế, chống ẩm, chống bụi.

· Đầu cực sơ cấp/thứ cấp: bố trí sẵn để đấu nối vào mạch chính và thiết bị đo phía sau.

Nguyên lý hoạt động

Dòng điện sơ cấp đi qua CT tạo ra từ thông biến thiên trong lõi từ, cảm ứng sang cuộn thứ cấp một dòng điện tỷ lệ nghịch với tỷ số vòng dây giữa hai cuộn. Ví dụ CT có tỷ số 300/5A sẽ cho ra dòng thứ cấp 5A khi dòng sơ cấp là 300A, giúp thiết bị đo phía sau làm việc ở dải dòng chuẩn, an toàn và dễ chế tạo.

Thông số kỹ thuật

Thông số thay đổi theo tỷ số biến dòng, cấp điện áp và hãng sản xuất — liên hệ để nhận bảng chi tiết theo yêu cầu dự án.

Phân loại

· Theo mục đích sử dụng: CT đo đếm (accuracy class 0.2/0.2S/0.5/0.5S, dùng cho công tơ điện năng) và CT bảo vệ (class 5P/10P, cấp tín hiệu cho rơ le bảo vệ).

· Theo kết cấu: kiểu xuyến (lõi tròn, dây dẫn xuyên qua), kiểu thanh cái đúc sẵn, kiểu quấn dây.

· Theo môi trường lắp đặt: trong nhà (đúc epoxy) hoặc ngoài trời (composite chịu thời tiết).

Ứng dụng

· Đo đếm điện năng cho khách hàng trung thế (nhà máy, khu công nghiệp, tòa nhà lớn).

· Cấp tín hiệu dòng điện cho rơ le bảo vệ quá dòng, chạm đất trong tủ trung thế.

· Giám sát dòng tải trên các xuất tuyến, trạm biến áp phân phối.

· Tích hợp trong tủ đo đếm (metering cubicle) của trạm biến áp trung thế.

Ưu điểm

· Đo lường chính xác, an toàn khi tách biệt mạch đo khỏi mạch điện áp cao/dòng lớn.

· Đa dạng tỷ số biến dòng và cấp chính xác, đáp ứng cả nhu cầu đo đếm thương mại và bảo vệ hệ thống.

· Vật liệu cách điện epoxy/composite bền, ít bảo trì.

· Tương thích với hầu hết công tơ điện năng và rơ le bảo vệ trên thị trường.

Lưu ý khi lựa chọn

1. Chọn tỷ số biến dòng (ví dụ 300/5A) phù hợp với dòng tải thực tế, tránh chọn quá lớn làm giảm độ chính xác ở tải thấp.

2. Chọn đúng cấp chính xác: 0.2/0.2S/0.5S cho đo đếm thương mại, 5P/10P cho tín hiệu bảo vệ.

3. Kiểm tra công suất định mức (VA) đủ đáp ứng tải thứ cấp (dây dẫn, công tơ, rơ le) đấu vào CT.

4. Đảm bảo điện áp làm việc và BIL phù hợp với cấp điện áp danh định của lưới.

5. Không được để hở mạch thứ cấp CT khi đang có dòng sơ cấp, tránh phát sinh điện áp cao gây nguy hiểm.
