Cấu tạo

Lõi từ: thép silic hoặc ferrite, dạng xuyến (toroidal) cho dây dẫn xuyên qua.
Cuộn thứ cấp: quấn nhiều vòng dây đồng quanh lõi, nối ra đầu cực đo lường.
Vỏ cách điện: nhựa cách điện, có loại nguyên khối (solid-core) và loại tách rời (split-core) tiện lắp đặt mà không cần cắt dây dẫn.
Đầu cực thứ cấp: dạng vít hoặc dây ra sẵn, đấu vào đồng hồ đo, công tơ hoặc rơ le.

Nguyên lý hoạt động

Dòng điện sơ cấp chạy qua dây dẫn xuyên qua lõi CT tạo ra từ thông biến thiên, cảm ứng sang cuộn thứ cấp một dòng điện tỷ lệ nghịch với tỷ số vòng dây. Ví dụ CT tỷ số 200/5A sẽ cho dòng thứ cấp 5A khi dòng sơ cấp là 200A, giúp công tơ, đồng hồ đo hoặc rơ le bảo vệ làm việc trong dải dòng an toàn, chuẩn hóa.

Thông số kỹ thuật

Thông số	Giá trị phổ biến
Điện áp cách điện	Đến 720V (dùng cho hệ 220V/380V)
Dòng điện sơ cấp định mức	5A – 5.000A (theo tỷ số CT)
Dòng điện thứ cấp định mức	1A hoặc 5A
Cấp chính xác	0.5 / 1 (đo đếm); 5P / 10P (bảo vệ)
Công suất định mức (VA)	1,5 – 15VA
Kiểu lõi	Nguyên khối (solid-core) hoặc tách rời (split-core)
Tiêu chuẩn	IEC 61869-1, IEC 61869-2

Thông số thay đổi theo tỷ số CT, hãng sản xuất và mục đích sử dụng — liên hệ để nhận bảng chi tiết.

Phân loại

Theo kết cấu: dạng xuyến nguyên khối (lắp khi thi công dây mới) và dạng tách rời/kẹp (split-core, lắp được cả khi dây dẫn đã đi sẵn, không cần cắt dây).
Theo mục đích sử dụng: CT đo đếm (class 0.5/1, dùng cho công tơ, đồng hồ đo) và CT bảo vệ (class 5P/10P, cấp tín hiệu cho rơ le bảo vệ quá dòng).
Theo dải dòng sơ cấp: từ vài chục A (tủ điện nhỏ) đến hàng nghìn A (tủ điện tổng, thanh cái lớn).

Ứng dụng

Đo dòng điện, công suất trong tủ điện phân phối, tủ điện tổng (MSB).
Cấp tín hiệu dòng cho công tơ điện năng khi dòng tải vượt khả năng đo trực tiếp.
Cấp tín hiệu cho rơ le bảo vệ quá dòng, hệ thống giám sát năng lượng (Energy Monitoring).
Đo dòng tải cho tụ bù, biến tần, hệ thống điều khiển động cơ.

Ưu điểm

Nhỏ gọn, dễ lắp đặt trên thanh cái hoặc dây dẫn hạ thế.
Loại split-core cho phép lắp đặt nhanh mà không cần ngắt điện hay cắt dây dẫn.
Đa dạng tỷ số và cấp chính xác, đáp ứng nhiều nhu cầu đo đếm và bảo vệ.
Chi phí thấp, độ bền cao, gần như không cần bảo trì.

Lưu ý khi lựa chọn

Chọn tỷ số biến dòng phù hợp với dòng tải thực tế, tránh chọn quá lớn làm giảm độ chính xác ở tải thấp.
Chọn đúng cấp chính xác: 0.5/1 cho đo đếm, 5P/10P cho tín hiệu bảo vệ.
Với dây dẫn đã lắp sẵn, ưu tiên chọn loại split-core để thuận tiện thi công.
Kiểm tra đường kính cửa sổ CT phù hợp với kích thước dây dẫn hoặc thanh cái cần đo.
Không được để hở mạch thứ cấp CT khi đang có dòng sơ cấp, tránh phát sinh điện áp cao gây nguy hiểm.

Đánh giá sản phẩm

Đang tải đánh giá...

Biến dòng hạ thế

Danh mục: Thiết bị đo lường

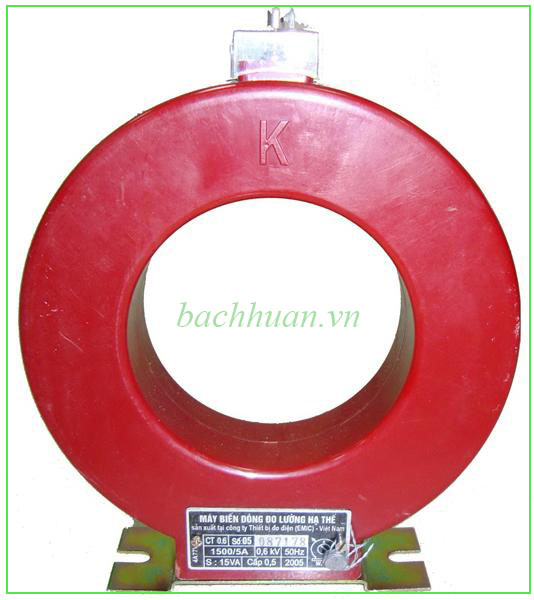

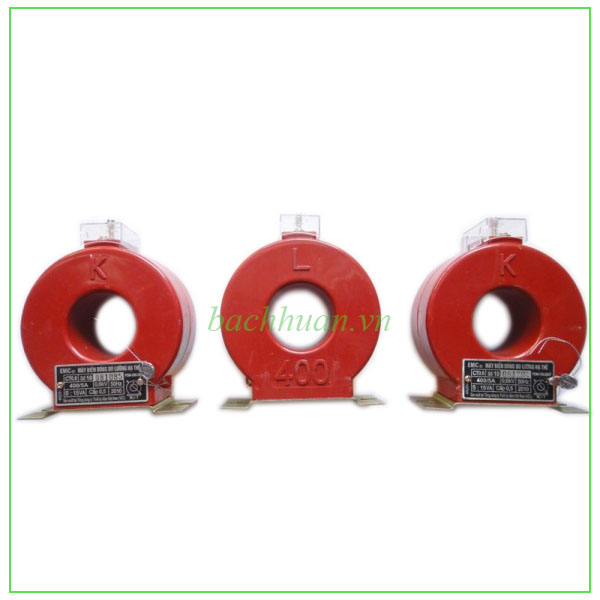

Biến dòng hạ thế (Current Transformer – CT) là thiết bị biến đổi dòng điện sơ cấp lớn trong mạch hạ thế thành dòng điện thứ cấp nhỏ, chuẩn hóa (thường 5A hoặc 1A), phục vụ đo lường và bảo vệ. Đây là thiết bị không thể thiếu trong tủ điện phân phối, tủ tụ bù, tủ đo đếm khi dòng tải vượt quá khả năng đo trực tiếp của công tơ hoặc đồng hồ ampe.
