Biến áp cấp nguồn trung thế (Power Feeding Voltage Transformer) là thiết bị dùng để hạ điện áp cao (6kV, 10kV, 22kV, 35kV...) từ lưới điện trung thế xuống điện áp thấp hơn (thường là 110V hoặc 220V) để cung cấp năng lượng cho các thiết bị điều khiển, bảo vệ, đo lường, nạp ắc quy, và vận hành các thiết bị đóng cắt tự động như LBS, Recloser trên lưới điện. Chúng có thể là loại ngâm dầu hoặc khô đúc epoxy, lắp đặt trong nhà hoặc ngoài trời, có khả năng chịu tải thấp (kVA) và đảm bảo hoạt động ổn định trong điều kiện lưới điện trung thế.

1. Vai trò và chức năng của Biến áp cấp nguồn trung thế:

• Giảm điện áp: Biến đổi điện áp cao (ví dụ 22kV) thành điện áp thấp (220V/110V).
• Cấp nguồn: Cung cấp nguồn điện cho các bộ điều khiển, hệ thống SCADA, thiết bị đo lường, và bộ nạp ắc quy của các thiết bị đóng cắt.
• Bảo vệ thiết bị: Giúp các thiết bị bảo vệ (như Rơle) hoạt động chính xác bằng cách cung cấp tín hiệu điện áp chuẩn.

1. Các loại phổ biến của Biến áp cấp nguồn trung thế:

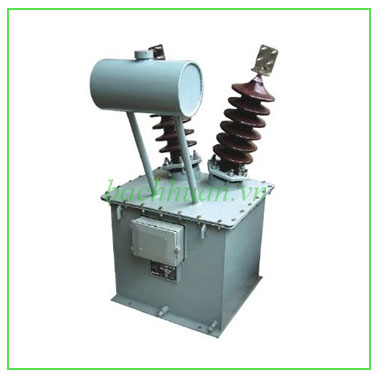

• Biến áp cấp nguồn ngâm dầu (Oil Type): Thường dùng ngoài trời, có khả năng cách điện tốt, phù hợp môi trường khắc nghiệt.

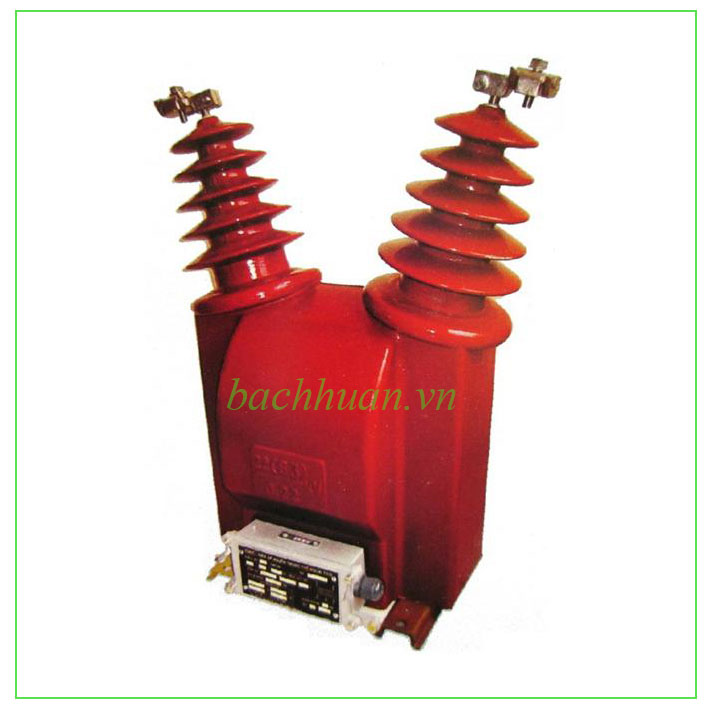

• Biến áp cấp nguồn khô đúc Epoxy (Epoxy Cast Resin): Dùng trong nhà hoặc ngoài trời (có loại chống UV), chịu nhiệt tốt, cách điện bằng nhựa Epoxy đúc chân không, có tính cơ-điện cao.

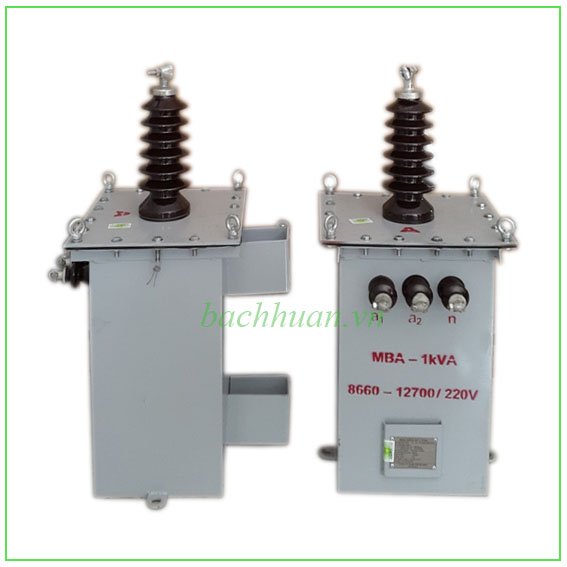

• Theo số sứ: 1 sứ (cho môi trường ô nhiễm nặng) hoặc 2 sứ (phổ biến hơn).

1. Thông số kỹ thuật cơ bản của Biến áp cấp nguồn trung thế:

• Cấp điện áp sơ cấp: Phổ biến 10kV, 22kV, 35kV (hoặc 12.7kV, 15kV...).
• Cấp điện áp thứ cấp: 220V, 230V, 240V (hoặc 100V, 110V).
• Dung lượng: Thường từ 1kVA trở lên (ví dụ 1kVA, 2kVA, 3kVA...).
• Tiêu chuẩn: Tuân thủ các tiêu chuẩn IEC (60044-2, 61869-3) and TCVN.

1. Ứng dụng của Biến áp cấp nguồn trung thế:

• Lắp đặt tại các trạm biến áp phân phối.
• Cấp nguồn cho máy cắt tự đóng lại (Recloser), dao cắt phụ tải (LBS).
• Cấp nguồn cho các thiết bị đo đếm trên lưới trung thế.

Biến áp cấp nguồn trung thế là thiết bị thiết yếu để đảm bảo vận hành liên tục và an toàn cho các thiết bị điều khiển, bảo vệ trên lưới điện trung thế bằng cách cung cấp nguồn hạ áp ổn định.
