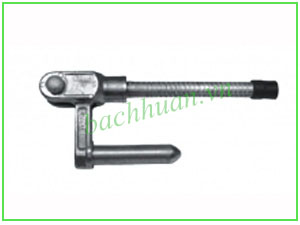

Cấu Tạo Khóa Néo Cuối Dây Bọc

· Mắt treo (Suspension eye): phần đầu trên có lỗ tròn hoặc khớp xoay, dùng để móc vào cùm treo, ắc-măng hoặc sứ néo cố định trên cột.

· Trục ren điều chỉnh (Threaded adjustment shaft): thân ren cho phép vặn chỉnh chiều dài hiệu dụng của khóa néo, qua đó điều chỉnh được độ căng của dây dẫn sau khi lắp đặt.

· Móc/ngàm giữ dây (Hook/clamp jaw): phần cong phía dưới, thiết kế để móc hoặc kẹp giữ đầu dây dẫn bọc cách điện, giữ cố định dây tại điểm néo.

· Đầu bọc cao su (tùy loại): một số mẫu có đầu bọc cao su/nhựa tại điểm tiếp xúc với dây để bảo vệ lớp cách điện khỏi mài mòn.

Nguyên Lý Hoạt Động

Đầu dây dẫn bọc cách điện được móc hoặc kẹp vào phần ngàm cong phía dưới của khóa néo. Mắt treo phía trên được móc vào cùm hoặc ắc-măng cố định trên cột, hoàn thành điểm neo. Trong quá trình thi công, trục ren điều chỉnh cho phép người thợ vặn tăng hoặc giảm chiều dài hiệu dụng của khóa néo, qua đó tinh chỉnh độ căng và độ võng của dây dẫn cho phù hợp với thiết kế kỹ thuật của nhịp cột, trước khi cố định hoàn toàn vị trí bằng đai ốc khóa trên trục ren.

Thông Số Kỹ Thuật Khóa Néo Cuối Dây Bọc

Thông số chi tiết (chiều dài trục ren, dải đường kính dây áp dụng theo từng mã sản phẩm) tùy theo nhà sản xuất — liên hệ Bách Huân để nhận thông số chi tiết theo loại dây bạn đang sử dụng.

Phân Loại Khóa Néo Cuối Dây Bọc

· Theo kiểu đầu giữ dây: dạng móc mở (dễ lắp và tháo dây) và dạng ngàm kẹp kín (giữ chắc chắn hơn cho vị trí quan trọng).

· Theo vật liệu: thép mạ kẽm (phổ biến, chịu lực tốt) và hợp kim nhôm (nhẹ hơn, chống ăn mòn tốt với dây nhôm).

· Theo dải tiết diện dây áp dụng: mỗi mã sản phẩm tương ứng với một dải đường kính dây dẫn bọc cách điện cụ thể.

Ứng Dụng Khóa Néo Cuối Dây Bọc

· Néo giữ đầu dây dẫn bọc cách điện tại cột đầu tuyến, cột cuối tuyến trên đường dây hạ thế và trung thế.

· Ứng dụng tại các điểm kết thúc đoạn dây trong thi công mới hoặc mở rộng lưới điện.

· Điều chỉnh độ căng dây phù hợp trong quá trình thi công, đặc biệt hữu ích khi cần tinh chỉnh độ võng theo yêu cầu kỹ thuật.

· Kết hợp với sứ néo, ma ní trong cụm phụ kiện néo hoàn chỉnh tại các vị trí quan trọng trên tuyến.

Ưu Điểm Của Khóa Néo Cuối Dây Bọc

· Trục ren điều chỉnh giúp tinh chỉnh độ căng dây linh hoạt ngay tại hiện trường mà không cần tháo lắp lại từ đầu.

· Thiết kế móc/ngàm giữ dây tiện lợi, thi công nhanh, dễ kiểm tra bằng mắt thường.

· Vật liệu bền, chịu được điều kiện thời tiết ngoài trời trong thời gian dài.

· Phù hợp cho cả công tác thi công mới và điều chỉnh, sửa chữa các điểm néo cũ.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn đúng mã khóa néo tương ứng với loại và đường kính dây dẫn bọc cách điện thực tế đang sử dụng.

2. Điều chỉnh trục ren từ từ để đạt độ căng và độ võng dây theo đúng thiết kế kỹ thuật của nhịp cột.

3. Đảm bảo mắt treo được móc chắc chắn vào cùm/ắc-măng, chịu đủ tải trọng thiết kế của dây dẫn.

4. Sau khi điều chỉnh đạt yêu cầu, cố định chắc chắn trục ren bằng đai ốc khóa để tránh tự nới lỏng do rung động.

5. Kiểm tra định kỳ tình trạng ăn mòn, độ chặt của các mối lắp ghép, đặc biệt sau các đợt gió bão hoặc thay đổi nhiệt độ lớn.

Câu Hỏi Thường Gặp Về Khóa Néo Cuối Dây Bọc

Khóa néo cuối dây bọc khác gì so với khóa néo ép dây dạng cosse? Khóa néo cuối dây bọc dùng trục ren điều chỉnh và móc/ngàm để giữ dây, có thể tháo lắp và tinh chỉnh linh hoạt; khóa néo ép dây dạng cosse tạo liên kết vĩnh viễn bằng máy ép thủy lực, không điều chỉnh hay tháo lắp lại được sau khi ép. Khóa néo cuối phù hợp khi cần điều chỉnh độ căng dây tại hiện trường, còn khóa néo ép phù hợp cho liên kết cố định lâu dài với độ tin cậy tối đa.

Tại sao cần trục ren điều chỉnh trên khóa néo cuối? Trục ren cho phép thợ thi công tinh chỉnh chiều dài hiệu dụng của khóa néo ngay tại hiện trường, giúp đạt đúng độ căng và độ võng dây theo thiết kế mà không cần tháo toàn bộ hệ néo để điều chỉnh lại từ đầu.

Khóa néo cuối dây bọc có dùng được cho cáp vặn xoắn ABC không? Sản phẩm này thiết kế chủ yếu cho dây dẫn bọc cách điện đơn (không phải cáp vặn xoắn nhiều lõi); với cáp ABC, nên sử dụng các phụ kiện chuyên dụng như móc treo cáp ABC hoặc khóa néo ép dây dạng cosse tương thích với cấu trúc lõi trung tính chịu lực của cáp ABC.

Liên hệ Bách Huân ngay để được tư vấn lựa chọn và báo giá khóa néo cuối dây bọc phù hợp với công trình của bạn.
