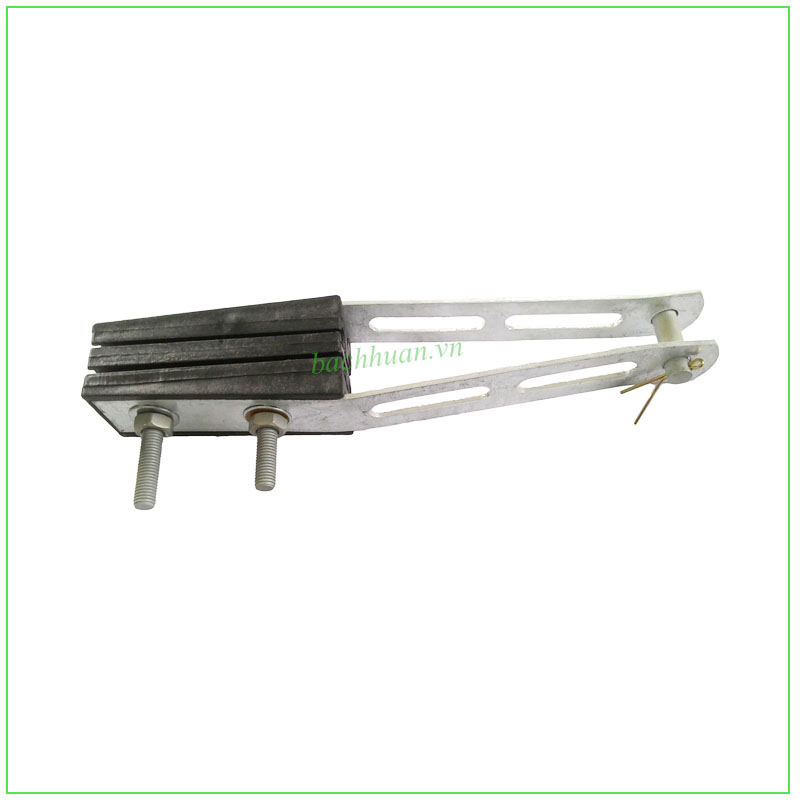

Cấu Tạo Kẹp Ngừng Cáp ABC

· Nêm giữ cáp (Wedge body): nhựa polymer/cao su kỹ thuật đúc nhiều lớp rãnh, ôm chặt và ngàm giữ dây trung tính chịu lực của cáp ABC theo cơ chế tự siết — lực kéo càng lớn, nêm càng siết chặt.

· Cọc ren đấu lèo (Jumper stud): hai cọc ren nhô ra ở đầu nêm, dùng để đấu nối dây lèo (jumper) sang đoạn cáp tiếp theo hoặc dây nhánh.

· Khung thép dài (Bail/strap): hai thanh thép dẹt dài có các lỗ bầu dục xuyên suốt, cho phép điều chỉnh chiều dài hiệu dụng và nối với nêm ở một đầu.

· Khớp nối chốt xỏ (Clevis joint): đầu còn lại của khung thép được liên kết qua chốt xỏ (clevis pin), khóa an toàn bằng chốt chẻ (cotter pin), tạo mắt treo để móc vào cùm treo/ắc-măng trên cột.

Nguyên Lý Hoạt Động

Dây trung tính chịu lực của cáp ABC được luồn vào nêm giữ cáp; khi cáp chịu lực kéo căng (do trọng lượng nhịp hoặc lực căng khi néo), lực này ép nêm siết chặt hơn vào dây theo cơ chế tự siết (wedge-lock), đảm bảo độ bám giữ tỷ lệ thuận với tải trọng thực tế. Khung thép dài truyền lực từ nêm sang khớp chốt xỏ ở đầu kia, nơi mắt treo được móc vào cùm treo cố định trên cột. Các lỗ bầu dục trên khung thép cho phép điều chỉnh nhẹ khoảng cách khi lắp đặt, còn cọc ren đấu lèo ở đầu nêm cho phép đấu nối dây lèo sang đoạn cáp kế tiếp mà không cần thêm phụ kiện rời.

Thông Số Kỹ Thuật Kẹp Ngừng Cáp ABC

Thông số chi tiết (dải tiết diện dây trung tính chịu lực, tải trọng làm việc cụ thể theo từng mã sản phẩm) tra theo catalogue của nhà sản xuất — liên hệ Bách Huân để nhận bảng tra đầy đủ theo loại cáp ABC bạn đang sử dụng.

Phân Biệt Kẹp Ngừng Với Móc Treo Cáp ABC (Suspension)

Ứng Dụng Kẹp Ngừng Cáp ABC

· Néo giữ cáp vặn xoắn ABC tại các cột góc, cột đầu/cuối tuyến trên lưới điện hạ thế.

· Đấu nối dây lèo (jumper) sang đoạn cáp tiếp theo ngay tại cọc ren tích hợp trên thân kẹp.

· Ứng dụng trong thi công mới và cải tạo lưới điện hạ thế từ dây trần sang cáp vặn xoắn ABC.

· Lắp đặt tại các điểm kết thúc nhánh rẽ, điểm đấu nối dịch vụ quan trọng cần chịu lực căng lớn.

Ưu Điểm Của Kẹp Ngừng Cáp ABC

· Cơ chế tự siết theo tải trọng đảm bảo độ an toàn cao, chịu lực căng lớn tại các vị trí quan trọng.

· Cọc đấu lèo tích hợp sẵn, không cần thêm phụ kiện rời để nối lèo sang đoạn cáp kế tiếp.

· Khung thép có lỗ bầu dục cho phép điều chỉnh linh hoạt khi lắp đặt.

· Chốt chẻ an toàn ngăn ngừa tự tháo lỏng do rung động trong quá trình vận hành lâu dài.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn đúng mã kẹp ngừng tương ứng với tiết diện dây trung tính chịu lực thực tế của cáp ABC.

2. Luồn dây đúng vị trí trong nêm trước khi để cáp chịu tải, đảm bảo nêm ôm khít hoàn toàn quanh dây.

3. Sau khi lắp chốt xỏ ở khớp nối, phải cài chốt chẻ và gập hai cạnh đúng kỹ thuật để khóa an toàn hoàn toàn.

4. Đấu nối dây lèo vào đúng cọc ren, siết đủ lực và bọc cách điện bổ sung nếu cần thiết.

5. Kiểm tra định kỳ tình trạng nêm (nứt, lão hóa do tia UV), khung thép và chốt chẻ, đặc biệt sau các đợt gió bão.

Câu Hỏi Thường Gặp Về Kẹp Ngừng Cáp ABC

Kẹp ngừng cáp ABC khác gì so với móc treo cáp ABC (suspension)? Kẹp ngừng chịu gần như toàn bộ lực kéo căng của cáp tại cột góc, cột đầu/cuối tuyến, có cọc đấu lèo tích hợp và khung thép dài để điều chỉnh; móc treo cáp ABC chỉ chịu tải trọng treo võng nhẹ tại cột trung gian trên tuyến thẳng, kết cấu gọn hơn và không có cọc đấu lèo.

Cọc ren đấu lèo trên kẹp ngừng dùng để làm gì? Cọc ren cho phép đấu nối dây lèo (jumper wire) trực tiếp từ thân kẹp sang đoạn cáp tiếp theo hoặc dây nhánh, mà không cần lắp thêm phụ kiện đấu nối rời — tiện lợi cho việc hoàn thiện mạch điện ngay tại điểm néo.

Vì sao khung thép của kẹp ngừng có nhiều lỗ bầu dục? Các lỗ bầu dục cho phép điều chỉnh nhẹ vị trí liên kết giữa nêm và khớp chốt xỏ trong quá trình lắp đặt, giúp căn chỉnh chính xác độ dài và góc treo phù hợp với điều kiện thực tế tại từng vị trí cột.

Liên hệ Bách Huân ngay để được tư vấn lựa chọn mã sản phẩm phù hợp và nhận báo giá kẹp ngừng cáp ABC tốt nhất, giao hàng nhanh toàn quốc.
