Đặc điểm và vật liệu

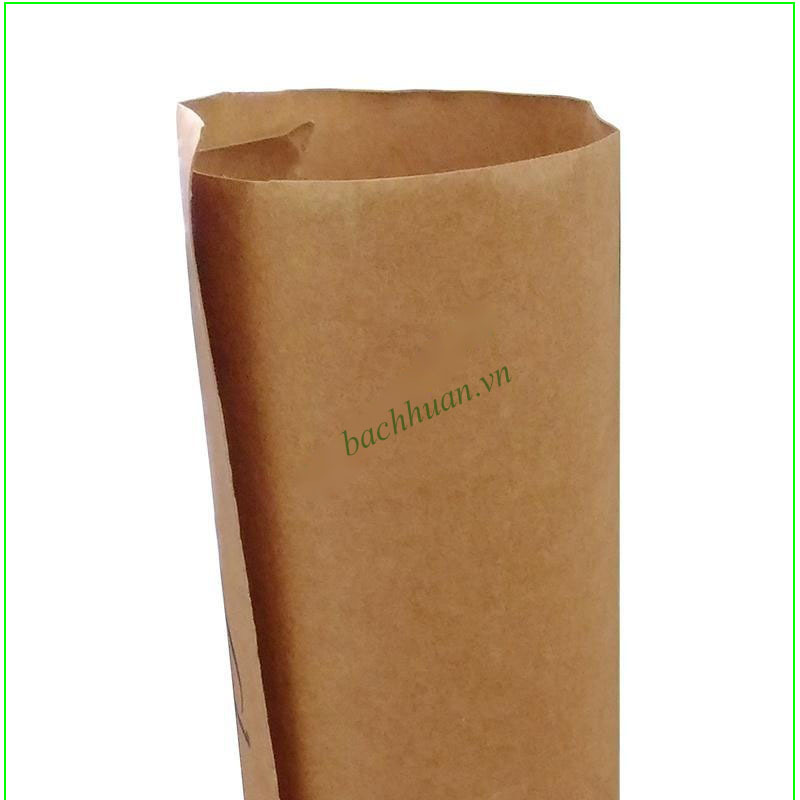

Giấy cách điện (thường gọi là pressboard, hay còn gọi là transformer board, fuller board, presspan) được làm từ bột giấy kraft, bột bông (cotton), hoặc kết hợp cả hai loại bột với độ tinh khiết hóa học cao. Vật liệu này có mật độ cao, độ dày đồng đều, bề mặt nhẵn, độ bền cơ học và khả năng cách điện tốt — một số ứng dụng còn yêu cầu bề mặt tạo vân (textured) để tăng khả năng thấm dầu.

Giấy cách điện thuộc cấp cách điện A (chịu nhiệt đến 105°C) và khi được tẩm dầu biến áp, khả năng cách điện tăng lên đáng kể so với để khô trong không khí — đây là lý do vật liệu này đặc biệt phù hợp cho máy biến áp ngâm dầu.

Giấy cách điện được sản xuất bởi tập đoàn: KREMPEL/ĐỨC

Phân loại

· Theo độ tinh khiết: loại độ tinh khiết cao (dùng cho các vị trí cách điện quan trọng, chịu điện áp lớn) và loại độ tinh khiết thông thường (dùng cho các vị trí cách điện phụ, kết cấu đỡ).

· Theo công nghệ ép: loại cán láng (calendered) bề mặt nhẵn, và loại ép sẵn (precompressed) có bề mặt vân mịn, ổn định kích thước tốt hơn khi ngâm dầu lâu dài.

· Theo dạng sản phẩm: dạng tấm (sheet) cho độ dày lớn, và dạng cuộn (rolled) cho độ dày mỏng, dùng quấn quanh cuộn dây hoặc thanh dẫn.

Thông số kỹ thuật tham khảo

Thông số chi tiết (độ bền kéo, độ bền điện môi trong dầu/không khí, độ co ngót) thay đổi theo cấp độ và nhà sản xuất — liên hệ để nhận bảng chi tiết theo yêu cầu.

Ứng dụng

· Cách điện giữa các lớp cuộn dây sơ cấp/thứ cấp trong máy biến áp dầu.

· Làm vật liệu chêm, đệm cách điện giữa cuộn dây và lõi thép, giữa cuộn dây và vách thùng.

· Làm ống cách điện, vòng chặn, tấm chắn trong kết cấu cơ khí của máy biến áp.

· Sử dụng trong sửa chữa, đại tu máy biến áp khi cần thay thế vật liệu cách điện bên trong.

Ưu điểm

· Khả năng cách điện tăng đáng kể khi tẩm dầu, phù hợp lý tưởng cho máy biến áp ngâm dầu.

· Độ bền cơ học cao, ổn định kích thước, chịu được lực nén và uốn trong quá trình lắp ráp.

· Độ tinh khiết hóa học cao, hạn chế tạp chất gây suy giảm chất lượng dầu cách điện.

· Có nhiều độ dày và dạng sản phẩm (tấm/cuộn), linh hoạt cho nhiều vị trí cách điện khác nhau.

Lưu ý khi lựa chọn và sử dụng

1. Chọn độ dày và cấp độ tinh khiết phù hợp với vị trí cách điện và yêu cầu điện áp chịu đựng thực tế.

2. Bảo quản giấy cách điện nơi khô ráo trước khi sử dụng, tránh hút ẩm làm giảm khả năng cách điện.

3. Thực hiện quy trình sấy khô và tẩm dầu chân không đúng kỹ thuật trước khi đưa vào vận hành máy biến áp.

4. Với công tác sửa chữa, đại tu, cần thay thế đúng loại và độ dày giấy cách điện theo thiết kế ban đầu của máy biến áp.
