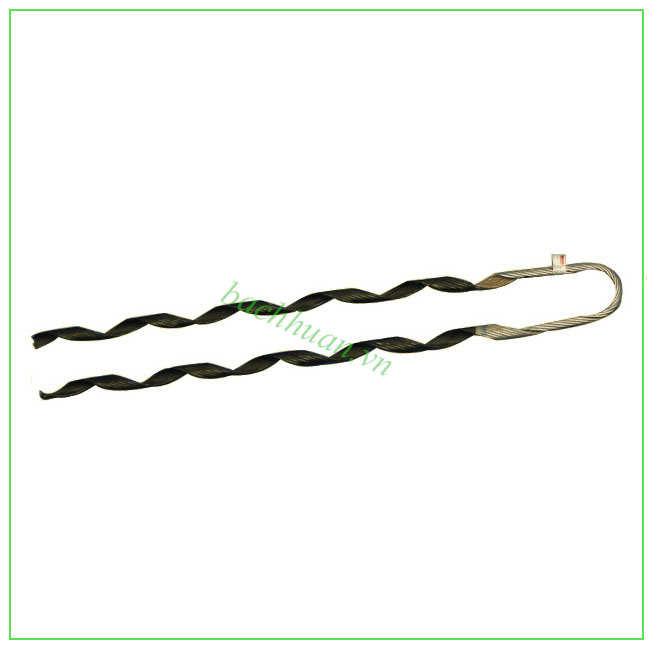

Cấu tạo và vật liệu

· Vật liệu: chế tạo cùng loại vật liệu với dây dẫn cần níu để đảm bảo tương thích cơ học và điện hóa — nhôm bọc thép cho dây ACSR và dây nhôm đồng nhất, đồng bọc thép cho dây đồng, thép mạ kẽm cho dây néo/dây chằng bằng thép.

· Kết cấu xoắn (helix): đường kính trong của thanh giáp nhỏ hơn đường kính ngoài của dây khoảng 15–20%, tạo lực ôm chặt tự nhiên khi quấn.

· Vòng khuyên/mắt treo (thimble/loop): đầu giáp tạo thành vòng khuyên để móc vào cùm néo, sứ néo hoặc ắc-măng cột.

· Dấu hiệu nhận diện: mã màu, vạch đánh dấu điểm bắt chéo (cross-over mark) trên mỗi bộ giáp giúp thi công đúng vị trí và đúng cỡ dây.

Thông số kỹ thuật tham khảo

Thông số chi tiết (cỡ dây tương ứng, lực chịu kéo cụ thể) tra theo catalogue của từng mã sản phẩm và nhà sản xuất — liên hệ để nhận bảng chi tiết theo loại dây đang sử dụng.

Phân loại

· Theo ứng dụng: giáp níu dây dẫn điện (dead-end cho dây pha, dây trung tính) và giáp níu dây chằng/dây neo cột (guy grip dead-end cho dây thép chằng cột).

· Theo vật liệu dây áp dụng: dòng cho dây nhôm/ACSR, dòng cho dây đồng, dòng cho dây thép mạ kẽm (EHS strand).

· Theo kết cấu: loại tiêu chuẩn (khóa bằng chính lực xoắn) và loại có thêm ống lót thimble chống rơi vòng khuyên khi thi công.

Ứng dụng

· Néo đầu dây dẫn tại cột đầu tuyến, cột cuối tuyến, cột góc lái trên đường dây trung thế và cao thế.

· Néo dây chằng (guy wire) giữ cột điện đơn tại các vị trí chịu lực kéo lệch tâm lớn.

· Thay thế phương pháp nối ép bằng đầu cốt thủy lực tại các vị trí cần thi công nhanh, không có sẵn máy ép.

· Ứng dụng trong xây dựng mới và sửa chữa, thay thế điểm néo trên lưới điện phân phối và truyền tải.

Ưu điểm

· Chịu lực gần như tương đương lực kéo đứt định mức của dây dẫn/dây néo, đảm bảo an toàn tại điểm chịu lực lớn nhất trên tuyến.

· Thi công nhanh chóng, không cần máy ép thủy lực hay dụng cụ chuyên dụng phức tạp.

· Vật liệu tương thích với từng loại dây dẫn, hạn chế ăn mòn điện hóa tại điểm nối.

· Có thể tháo lắp lại trong một số trường hợp cần điều chỉnh lực căng dây.

Lưu ý khi lựa chọn và lắp đặt

1. Chọn đúng mã giáp níu tương ứng với đường kính và vật liệu của dây dẫn/dây néo thực tế.

2. Đảm bảo hướng xoắn (chiều lay) của giáp phù hợp với chiều xoắn của dây dẫn/dây néo đang sử dụng.

3. Thi công đúng kỹ thuật: căn đúng điểm bắt chéo, xoắn đều, không bỏ sót hoặc chồng chéo giữa các thanh.

4. Không tái sử dụng giáp níu quá số lần cho phép theo khuyến cáo của nhà sản xuất.

5. Kiểm tra định kỳ độ chắc chắn của điểm néo, đặc biệt sau các đợt gió bão hoặc thay đổi tải trọng lớn trên tuyến.
