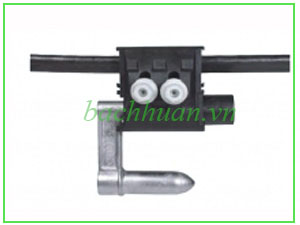

Cấu Tạo Cụm Đấu Rẽ

· Thân kẹp IPC (Insulation piercing body): nhựa polymer đúc kín, chứa lưỡi xuyên cách điện tiếp xúc với lõi dây chính mà không cần bóc vỏ, có cọc ra kèm nắp chụp cách điện để đấu dây dịch vụ (tương tự cấu tạo dòng nối bọc cách điện IPC).

· Đầu nối phụ (Secondary connector): đầu nối hình côn màu đen bên cạnh thân chính, dùng để đấu nối bổ sung hoặc luồn dây kế tiếp tùy cấu hình lắp đặt.

· Giá treo/chốt móc kim loại (Mounting hook/pin): chi tiết kim loại hình chữ L với đầu nhọn, gắn liền phía dưới thân kẹp, dùng để móc trực tiếp vào điểm treo, móc treo hoặc cùm cố định trên cột mà không cần thêm phụ kiện treo rời.

Nguyên Lý Hoạt Động

Dây dẫn chính được luồn qua thân kẹp IPC, các lưỡi xuyên cách điện bên trong tiếp xúc trực tiếp với lõi dẫn khi siết chặt mà không cần bóc vỏ cách điện. Dây dịch vụ được đấu vào cọc ra bên ngoài thân kẹp, hoàn thành mạch điện rẽ nhánh. Đồng thời, chốt móc kim loại phía dưới cho phép toàn bộ cụm đấu rẽ được treo trực tiếp vào điểm cố định trên cột (móc treo, cùm treo), chịu tải trọng cơ học của điểm đấu nối mà không cần thêm giá đỡ hay mắc nối rời — tích hợp cả chức năng dẫn điện và chịu lực cơ khí trong cùng một cụm lắp đặt.

Thông Số Kỹ Thuật Cụm Đấu Rẽ

Thông số chi tiết (dải tiết diện dây chính/nhánh, tải trọng chịu lực của giá treo) tra theo catalogue của nhà sản xuất — liên hệ Bách Huân để nhận bảng tra đầy đủ theo nhu cầu lắp đặt.

Phân Loại Cụm Đấu Rẽ

· Theo cấu hình đầu nối: loại 1 điểm đấu (single tap) và loại có thêm đầu nối phụ để mở rộng kết nối (như thể hiện trong ảnh sản phẩm).

· Theo kiểu giá treo: chốt móc đơn giản (treo trực tiếp vào móc cố định) và giá treo có thêm điểm bắt bu lông (tăng độ chắc chắn).

· Theo dải tiết diện: mỗi mã sản phẩm tương ứng với một dải tiết diện dây chính và dây nhánh cụ thể.

Ứng Dụng Cụm Đấu Rẽ

· Đấu nối và đồng thời cố định điểm rẽ nhánh dây dịch vụ từ cáp ABC hoặc dây bọc cách điện hạ thế vào nhà khách hàng.

· Ứng dụng tại các vị trí cần cả chức năng dẫn điện và chịu lực treo trong cùng một điểm, giảm số lượng phụ kiện lắp ráp.

· Thi công nhanh tại các điểm phát triển khách hàng mới, đấu nối dịch vụ trên lưới điện đang vận hành.

· Phù hợp cho các dự án cần tối ưu chi phí vật tư và thời gian thi công tại điểm rẽ nhánh.

Ưu Điểm Của Cụm Đấu Rẽ

· Tích hợp 2 chức năng (đấu điện + treo cơ khí) trong một sản phẩm, giảm số lượng phụ kiện cần lắp ráp riêng lẻ.

· Thi công nhanh hơn so với lắp riêng IPC và móc treo, giảm thời gian và công sức tại hiện trường.

· Không cần bóc vỏ cách điện dây chính, đảm bảo an toàn và độ kín nước tại điểm đấu nối.

· Vật liệu bền, chịu được điều kiện thời tiết ngoài trời trong thời gian dài.

Lưu Ý Khi Chọn Mua Và Thi Công

1. Chọn đúng mã cụm đấu rẽ theo dải tiết diện của dây chính và dây dịch vụ cần đấu nối.

2. Kiểm tra khả năng chịu tải của giá treo tích hợp phù hợp với trọng lượng và lực kéo của dây dịch vụ tại vị trí lắp đặt.

3. Đảm bảo chốt móc được treo chắc chắn vào điểm cố định trên cột trước khi hoàn tất đấu nối điện.

4. Siết đầu nối theo đúng lực khuyến cáo của nhà sản xuất, đảm bảo tiếp xúc điện tốt tại cả điểm chính và điểm nhánh.

5. Kiểm tra định kỳ tình trạng chốt móc và thân kẹp, đặc biệt sau các đợt gió bão hoặc tải trọng bất thường.

Câu Hỏi Thường Gặp Về Cụm Đấu Rẽ

Cụm đấu rẽ khác gì so với nối bọc cách điện IPC thông thường? Cụm đấu rẽ tích hợp thêm chốt móc/giá treo cơ khí ngay trên thân kẹp, cho phép treo trực tiếp vào điểm cố định trên cột mà không cần thêm mắc nối hay móc treo rời; IPC thông thường chỉ đảm nhiệm chức năng đấu nối điện, cần kết hợp thêm phụ kiện treo riêng nếu điểm đấu nối cũng cần chịu lực cơ học.

Giá treo tích hợp trên cụm đấu rẽ có chịu được toàn bộ trọng lượng dây dịch vụ không? Tùy thuộc vào thiết kế và tải trọng định mức của từng mã sản phẩm. Nên kiểm tra thông số tải trọng chịu lực của giá treo phù hợp với chiều dài và trọng lượng thực tế của đoạn dây dịch vụ trước khi lắp đặt.

Có thể dùng cụm đấu rẽ này thay cho cả IPC và mắc nối đơn không? Có, đây chính là mục đích thiết kế của sản phẩm — thay thế việc lắp riêng biệt một IPC và một mắc nối đơn bằng một cụm tích hợp duy nhất, giúp đơn giản hóa thi công và giảm số lượng phụ kiện cần quản lý.

Liên hệ Bách Huân ngay để được tư vấn lựa chọn mã sản phẩm phù hợp và nhận báo giá cụm đấu rẽ tốt nhất, giao hàng nhanh toàn quốc.
