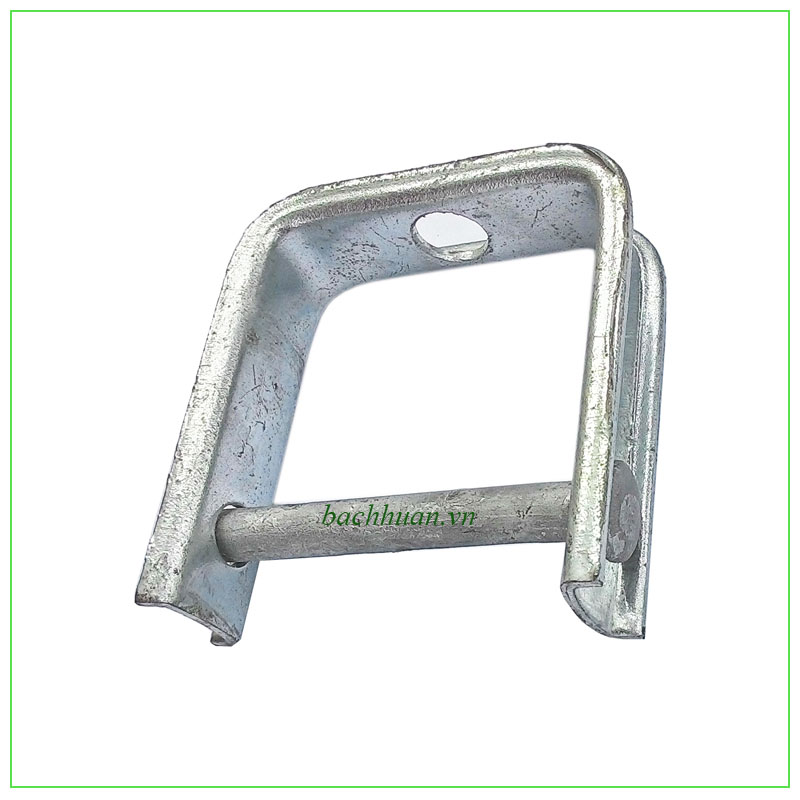

Cấu Tạo U-Clevis

· Khung chữ U (U-shaped frame): thép tấm dập hoặc rèn, uốn cong tạo thành khung chữ U chịu lực kéo dọc trục, mạ kẽm nhúng nóng chống ăn mòn.

· Lỗ bắt bu lông (Top mounting hole): lỗ tròn ở đỉnh khung, dùng để bắt bu lông liên kết với ắc-măng hoặc xà đỡ trên cột.

· Chốt xỏ ngang (Clevis pin): thanh chốt hình trụ xuyên qua hai cạnh bên của khung chữ U ở phần đáy, dùng để móc vào đầu bi (ball socket) của sứ treo hoặc mắt xích tiếp theo.

· Rãnh giữ chốt: thiết kế đặc biệt ở hai đầu chốt để giữ chốt cố định tại vị trí, ngăn chốt trượt ra trong quá trình vận hành.

Nguyên Lý Hoạt Động

Phần đỉnh của U-Clevis được bắt cố định vào ắc-măng hoặc xà đỡ trên cột bằng bu lông xuyên qua lỗ tròn. Đầu bi (ball eye) của sứ treo đầu tiên trong chuỗi được đặt vào khoảng hở giữa hai cạnh bên của khung chữ U tại phần đáy, sau đó chốt xỏ ngang được luồn qua để khép kín kết nối, giữ đầu bi của sứ cố định bên trong khung. Thiết kế dạng khớp bi-clevis này cho phép sứ treo có thể xoay nhẹ theo các hướng khác nhau khi chịu tải trọng, giúp phân bố lực đều và giảm ứng suất tập trung tại điểm liên kết đầu chuỗi sứ.

Thông Số Kỹ Thuật U-Clevis

Thông số chi tiết (kích thước lỗ, tải trọng làm việc cụ thể theo từng mã sản phẩm) tra theo catalogue riêng của từng nhà sản xuất — liên hệ ngay để nhận bảng tra đầy đủ theo yêu cầu tải trọng công trình.

Phân Loại U-Clevis

· Theo kích thước: chia theo tải trọng làm việc và kích thước tương thích với các loại sứ treo (suspension insulator) tiêu chuẩn khác nhau.

· Theo kiểu khớp nối: khớp clevis-ball (phổ biến, dùng với sứ có đầu bi) và khớp clevis-tongue (dùng với sứ có đầu lưỡi/tongue type).

· Theo vật liệu: thép mạ kẽm nhúng nóng (phổ biến nhất) và một số dòng thép không gỉ cho môi trường ăn mòn đặc biệt.

Ứng Dụng U-Clevis

· Liên kết đầu trên cùng của chuỗi sứ cách điện (insulator string) với ắc-măng hoặc xà đỡ trên cột điện trung thế, cao thế.

· Kết nối các mắt xích trung gian trong chuỗi sứ khi cần thêm phụ kiện điều chỉnh chiều dài hoặc góc treo.

· Ứng dụng trong lắp ráp cụm phụ kiện treo sứ tại các trạm biến áp, đường dây truyền tải và phân phối.

· Kết hợp với ma ní, tăng đơ trong hệ thống néo và treo dây dẫn phức tạp.

Ưu Điểm Của U-Clevis

· Thiết kế khớp bi-clevis cho phép sứ treo tự xoay nhẹ theo tải trọng thực tế, giảm ứng suất tập trung.

· Dễ lắp ráp và tháo rời khi cần bảo trì, thay thế sứ hoặc kiểm tra chuỗi sứ định kỳ.

· Vật liệu thép mạ kẽm chịu lực tốt, chống ăn mòn, phù hợp môi trường ngoài trời khắc nghiệt trong thời gian dài.

· Tiêu chuẩn hóa kích thước, tương thích với nhiều loại sứ treo và ắc-măng phổ biến trên thị trường.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn kích thước U-Clevis phù hợp với tải trọng thực tế của chuỗi sứ và loại đầu bi/lưỡi của sứ treo đang sử dụng.

2. Đảm bảo bu lông bắt vào ắc-măng/xà đỡ được siết đủ lực và có khóa an toàn (long đền vênh, đai ốc khóa) để tránh lỏng theo thời gian.

3. Kiểm tra chốt xỏ ngang được lắp đúng vị trí, khớp chắc chắn với đầu bi của sứ treo trước khi đưa vào vận hành.

4. Kiểm tra định kỳ tình trạng ăn mòn, mài mòn tại điểm khớp nối bi-clevis, đặc biệt trên các tuyến vận hành lâu năm.

5. Không kết hợp U-Clevis với sứ treo có kiểu đầu không tương thích (ví dụ đầu lưỡi thay vì đầu bi) để tránh lắp ráp sai kỹ thuật.

Câu Hỏi Thường Gặp Về U-Clevis

U-Clevis khác gì so với móc treo chữ U (ma ní)? U-Clevis được thiết kế chuyên dụng với khớp bi-clevis để liên kết trực tiếp với đầu bi của sứ treo, cho phép xoay nhẹ theo tải trọng; ma ní (shackle) là mắt xích đa năng hơn, dùng chốt xỏ đơn giản để liên kết nhiều loại phụ kiện có lỗ tròn khác nhau, không chuyên biệt cho khớp nối kiểu bi như U-Clevis.

U-Clevis có cần bảo trì định kỳ không? Có. Nên kiểm tra định kỳ tình trạng ăn mòn, độ mòn tại điểm khớp nối bi-clevis và độ chắc chắn của bu lông bắt vào xà/ắc-măng, đặc biệt trên các tuyến đường dây vận hành lâu năm hoặc chịu tải trọng lớn thường xuyên.

U-Clevis có tương thích với mọi loại sứ treo không? Không hoàn toàn. Cần kiểm tra kiểu đầu kết nối của sứ treo (đầu bi hay đầu lưỡi) để chọn đúng loại U-Clevis tương thích, tránh lắp ráp sai kỹ thuật gây mất an toàn cho chuỗi sứ.
