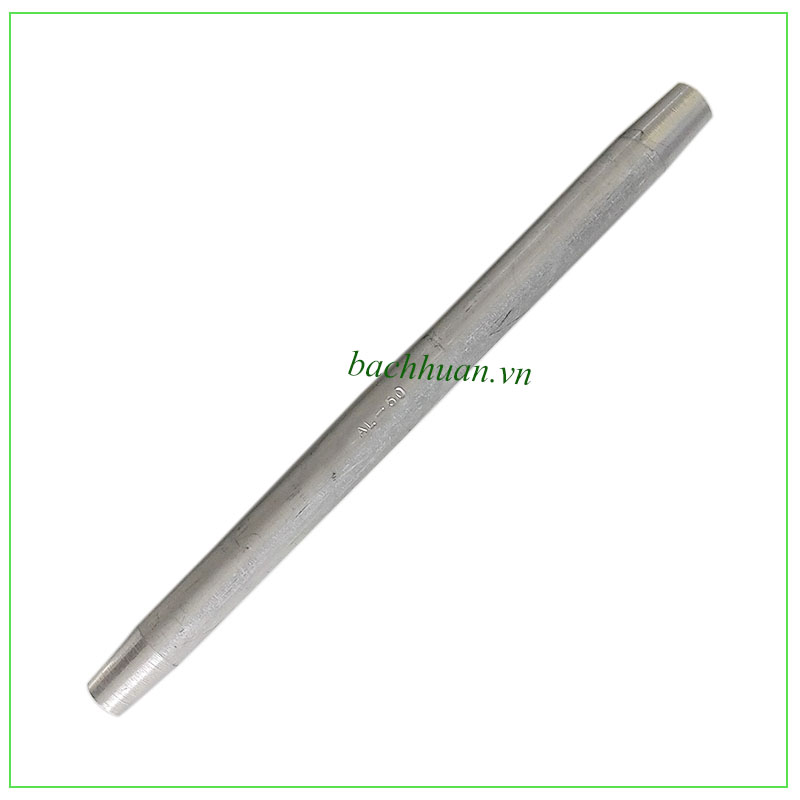

Cấu Tạo Ống Nối Nhôm

· Thân ống (Sleeve body): hợp kim nhôm độ tinh khiết cao, dạng ống trụ rỗng, đủ dài để tạo diện tích ép chắc chắn ở cả hai đầu dây.

· Hai đầu ống vát côn (Tapered ends): thiết kế thon dần về hai phía, tạo hình dáng khí động học mượt, giảm tải trọng gió và rung động (aeolian vibration) tác động lên mối nối sau khi lắp đặt trên cao.

· Ký hiệu mã sản phẩm: dập nổi hoặc khắc trên thân ống (ví dụ "AL-50"), thể hiện loại vật liệu và cỡ tiết diện dây tương ứng.

· Lòng ống: có thể có rãnh nhỏ hoặc bề mặt xử lý đặc biệt để tăng độ bám khi ép, đảm bảo dây dẫn không bị trượt sau khi hoàn tất.

Nguyên Lý Hoạt Động

Hai đầu dây dẫn cần nối được luồn vào từ hai phía đối diện của ống nối cho đến khi gặp nhau ở giữa (hoặc theo đúng vị trí đánh dấu). Máy ép thủy lực chuyên dụng được sử dụng để ép ống nhôm biến dạng, ôm chặt và ngàm chắc vào các sợi dây dẫn bên trong theo đúng số điểm ép và lực ép quy định của nhà sản xuất. Sau khi ép, dây dẫn và ống nối trở thành một khối liên kết liên tục, đảm bảo dòng điện truyền qua mối nối với điện trở thấp và khả năng chịu lực cơ học gần tương đương với dây dẫn nguyên bản, không bị gián đoạn hay suy giảm tại điểm nối.

Thông Số Kỹ Thuật Ống Nối Nhôm

Thông số chi tiết (chiều dài ống, số điểm ép, lực ép theo từng mã sản phẩm) tra theo catalogue của từng nhà sản xuất — liên hệ ngay để nhận bảng tra đầy đủ theo tiết diện dây dẫn bạn đang sử dụng.

Phân Loại Ống Nối Nhôm

· Theo loại dây áp dụng: ống nối cho dây nhôm thuần (AAC, AAAC) và ống nối chuyên dụng cho dây nhôm lõi thép (ACSR, có cấu trúc ép riêng cho phần lõi thép và lớp nhôm bên ngoài).

· Theo cỡ tiết diện: mỗi mã sản phẩm (ví dụ AL-50, AL-70, AL-95...) tương ứng với một cỡ tiết diện dây dẫn cụ thể.

· Theo kết cấu: ống nối tiêu chuẩn (ép đối xứng hai đầu) và ống nối chịu lực cao (dùng cho các vị trí nhịp lớn, tải trọng cơ học đặc biệt).

Ứng Dụng Ống Nối Nhôm

· Nối dài dây dẫn khi thi công đường dây trên không có chiều dài vượt quá cuộn dây tiêu chuẩn.

· Sửa chữa, thay thế đoạn dây dẫn bị đứt hoặc hư hỏng do sự cố, sét đánh, va chạm.

· Ứng dụng trong xây dựng mới và cải tạo đường dây trung thế, cao thế sử dụng dây trần.

· Nối dây trong công tác bảo trì định kỳ khi cần thay thế cục bộ đoạn dây xuống cấp.

Ưu Điểm Của Ống Nối Nhôm

· Khôi phục gần như hoàn toàn khả năng chịu lực và dẫn điện của dây dẫn tại điểm nối.

· Thiết kế đầu vát côn giảm tải trọng gió và rung động, hạn chế mỏi kim loại tại mối nối trên cao.

· Thi công nhanh bằng máy ép thủy lực, không cần hàn hay gia nhiệt phức tạp tại hiện trường.

· Tương thích với nhiều cỡ tiết diện dây dẫn khác nhau nhờ đa dạng mã sản phẩm.

Lưu Ý Khi Chọn Mua Và Thi Công

1. Chọn đúng mã ống nối tương ứng với tiết diện và loại dây dẫn thực tế cần nối (ACSR, AAC, AAAC).

2. Vệ sinh sạch bề mặt dây dẫn, loại bỏ lớp oxit trước khi luồn vào ống nối để đảm bảo tiếp xúc điện tốt.

3. Sử dụng đúng khuôn ép và lực ép theo khuyến cáo của nhà sản xuất, đảm bảo đủ số điểm ép quy định ở cả hai đầu.

4. Với dây ACSR, cần tuân thủ đúng quy trình ép riêng cho phần lõi thép trước khi ép phần nhôm bên ngoài (nếu ống nối yêu cầu quy trình hai giai đoạn).

5. Kiểm tra chất lượng mối ép sau khi hoàn tất: không nứt, không biến dạng bất thường, đủ số điểm ép và đúng vị trí theo tiêu chuẩn.

Câu Hỏi Thường Gặp Về Ống Nối Nhôm

Ống nối nhôm khác gì so với khóa néo ép dây dạng cosse? Ống nối nhôm dùng để nối liền hai đầu dây dẫn với nhau ở giữa nhịp (mid-span splice), có hai đầu ép đối xứng; khóa néo ép dây dạng cosse dùng để neo một đầu dây dẫn vào cột (chỉ ép một đầu, đầu còn lại là lỗ móc vào ắc-măng) — hai sản phẩm phục vụ hai mục đích lắp đặt hoàn toàn khác nhau.

Tại sao ống nối nhôm có hai đầu vát côn? Thiết kế vát côn giúp tạo bề mặt khí động học mượt mà, giảm lực cản gió và hạn chế hiện tượng rung động do gió (aeolian vibration) tác động lên mối nối khi lắp đặt trên cao trong thời gian dài, giúp kéo dài tuổi thọ của mối nối.

Có thể tái sử dụng ống nối nhôm sau khi đã ép không? Không. Sau khi ép bằng máy ép thủy lực, ống nối tạo thành liên kết vĩnh viễn với dây dẫn, không thể tháo ra để tái sử dụng — cần cắt bỏ và thay ống nối mới nếu cần điều chỉnh hoặc phát hiện lỗi thi công.

Liên hệ ngay để được tư vấn lựa chọn mã sản phẩm phù hợp và nhận báo giá ống nối nhôm tốt nhất, giao hàng nhanh toàn quốc.
