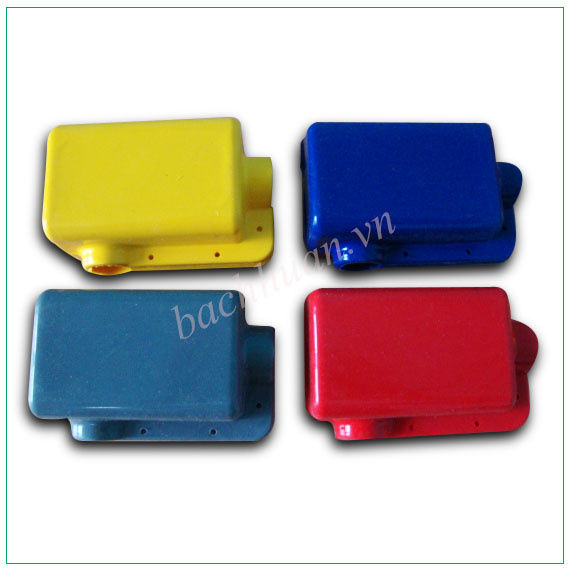

Nắp Chụp Đầu Cực TU & TI

Nắp chụp đầu cực TU & TI là phụ kiện cách điện chuyên dụng, dùng để bọc kín phần đầu cực đấu nối dây dẫn của máy biến điện áp TU và máy biến dòng điện TI trong trạm biến áp trung thế. Đây là vị trí kim loại thường xuyên lộ ra ngoài để phục vụ công tác đấu nối, do đó rất dễ trở thành điểm tiếp xúc gây sự cố nếu không được che chắn đúng cách. Bách Huân cung cấp nắp chụp đầu cực TU & TI chính hãng, chất liệu silicone rubber cao cấp, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.

Nắp Chụp Đầu Cực TU & TI Là Gì?

TU (máy biến điện áp) và TI (máy biến dòng điện) là hai thiết bị đo lường quan trọng, thường được lắp đặt song song trong trạm biến áp trung thế để cấp tín hiệu cho hệ thống đo đếm, bảo vệ và điều khiển. Trên thân mỗi thiết bị đều có đầu cực – là điểm kim loại dùng để đấu nối dây dẫn với cuộn dây bên trong TU/TI, phục vụ việc lấy tín hiệu điện áp hoặc dòng điện ra ngoài.

Nắp chụp đầu cực TU & TI được thiết kế chuyên dụng để chụp cách điện cho các đầu cực này, nhằm:

· Ngăn ngừa sự cố ngắn mạch pha-đất, pha-pha do động vật, chim chóc hoặc cây cối tiếp xúc vào phần đầu cực đang mang điện.

· Ngăn ngừa sự cố rò điện, phóng điện tại điểm đấu nối trên thân TU và TI trong trạm biến áp.

· Giúp trạm biến áp vận hành liên tục, hạn chế tối đa các sự cố mất điện đột ngột do nguyên nhân bên ngoài tác động vào thiết bị đo lường.

So với nắp chụp bát sứ TU/TI (chuyên che cánh sứ đầu vào cao áp – nơi dễ bị nứt do thời tiết), nắp chụp đầu cực TU/TI tập trung bảo vệ vị trí đấu nối dây dẫn trên thân thiết bị. Hai loại phụ kiện này thường được sử dụng bổ trợ cho nhau để bọc kín toàn diện các điểm mang điện lộ ra ngoài trên cùng một thiết bị TU hoặc TI.

Cấu Tạo Và Vật Liệu Chế Tạo

Nắp chụp đầu cực TU & TI được chế tạo từ vật liệu silicone rubber (cao su silicone) có gia cường hóa chất chống tia cực tím (UV), sản xuất theo tiêu chuẩn cách điện IEC 60439, IEC 60529, với các đặc tính kỹ thuật nổi bật:

· Khả năng cách điện tốt, điện áp đánh thủng đạt từ 50kV trở lên, phù hợp với hệ thống trung thế đến 36kV.

· Chịu nhiệt tốt, hoạt động ổn định liên tục ở nhiệt độ lên đến 180°C.

· Kháng nước, chống bụi bẩn, hạn chế tối đa nguy cơ phóng điện bề mặt và ăn mòn tại đầu cực kim loại.

· Ít bị lão hóa theo thời gian, duy trì độ bền cơ học và tính cách điện ổn định khi lắp đặt ngoài trời lâu dài.

· Cấu trúc định vị bằng nút cài chuyên dụng, với các rãnh lắp ghép giúp tăng cường khoảng cách dòng rò và hạn chế phóng điện bề mặt.

· Không cần tháo rời cáp điện khi lắp đặt, thuận tiện cho công tác thi công và bảo trì định kỳ.

Trên thị trường hiện có hai dòng sản phẩm theo tính năng chống cháy: loại chống cháy đạt tiêu chuẩn FV0 (UL94) và loại không chống cháy, khách hàng lựa chọn tùy theo yêu cầu an toàn của công trình.

Vì Sao Cần Lắp Nắp Chụp Đầu Cực TU & TI?

Đầu cực của TU và TI là nơi bắt buộc phải có phần kim loại lộ ra ngoài để thực hiện đấu nối dây dẫn tín hiệu, phục vụ đo lường và bảo vệ. Chính đặc điểm này khiến đầu cực trở thành một trong những điểm yếu về an toàn cách điện trên thân thiết bị, dễ gặp phải các rủi ro:

· Chim đậu hoặc động vật nhỏ (chuột, rắn, sóc...) vô tình tiếp xúc gây phóng điện, ngắn mạch.

· Cành cây, lá cây hoặc vật lạ bay vào tiếp xúc với đầu cực trong điều kiện thời tiết bất lợi.

· Hơi ẩm, bụi bẩn tích tụ lâu ngày tại điểm đấu nối làm tăng nguy cơ rò điện, phóng điện bề mặt.

Việc lắp đặt nắp chụp đầu cực TU & TI giúp loại bỏ gần như hoàn toàn các nguy cơ trên, đồng thời không ảnh hưởng đến khả năng đấu nối hay bảo trì thiết bị khi cần thiết.

Thông Số Kỹ Thuật Tham Khảo

Lưu ý: Thông số cụ thể (kích thước, khối lượng, độ tương thích theo từng model TU/TI) có thể thay đổi theo từng nhà sản xuất. Quý khách vui lòng cung cấp thông tin hãng và model thiết bị đang sử dụng để Bách Huân tư vấn và báo giá đúng loại nắp chụp phù hợp.

Phân Biệt Nắp Chụp Đầu Cực TU & TI Với Các Loại Nắp Chụp Liên Quan

Trên thực tế, một trạm biến áp được bảo vệ toàn diện thường cần trang bị cả hai loại nắp chụp cho TU và TI: nắp chụp bát sứ để bảo vệ cánh sứ đầu vào cao áp, và nắp chụp đầu cực để bảo vệ điểm đấu nối dây dẫn tín hiệu ra ngoài – hai vị trí khác nhau nhưng đều là điểm mang điện dễ gặp sự cố nếu bỏ sót.

Ứng Dụng Của Nắp Chụp Đầu Cực TU & TI

· Lắp đặt tại đầu cực đấu nối dây dẫn tín hiệu trên thân máy biến điện áp TU và máy biến dòng điện TI.

· Áp dụng cho TU, TI lắp đặt ngoài trời, trên xà trạm biến áp, sân phân phối hoặc trong tủ hợp bộ.

· Sử dụng trong các dự án cải tạo, nâng cấp an toàn trạm biến áp, đặc biệt tại khu vực có mật độ chim chóc, côn trùng hoặc cây cối cao.

· Kết hợp lắp đặt đồng bộ cùng nắp chụp bát sứ TU, nắp chụp bát sứ TI, nắp chụp LA để hoàn thiện giải pháp bọc cách điện toàn diện cho trạm biến áp.

Lưu Ý Khi Lựa Chọn Và Lắp Đặt

· Cần xác định đúng hãng sản xuất và model TU/TI đang sử dụng, vì kích thước và hình dạng đầu cực có thể khác nhau giữa các nhà sản xuất.

· Nên ưu tiên loại chống cháy FV0 (UL94) đối với các trạm biến áp trong khu dân cư, tòa nhà hoặc công trình có yêu cầu cao về an toàn phòng cháy chữa cháy.

· Việc lắp đặt cần được thực hiện bởi nhân viên có chuyên môn, tuân thủ quy trình an toàn khi thao tác trên thiết bị đo lường tại trạm biến áp.

· Nên kiểm tra định kỳ tình trạng nắp chụp, đặc biệt sau các đợt mưa bão, để phát hiện sớm hiện tượng nứt, bung định vị hoặc lão hóa vật liệu.

Vì Sao Nên Chọn Nắp Chụp Đầu Cực TU & TI Chính Hãng Tại Bách Huân?

· Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ, chất liệu silicone rubber cao cấp đạt tiêu chuẩn cách điện IEC 60439, IEC 60529.

· Đa dạng loại sản phẩm (chống cháy và không chống cháy), phù hợp với nhiều model TU, TI khác nhau đang sử dụng trên lưới điện.

· Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, hỗ trợ chọn đúng loại nắp chụp theo hãng và model thiết bị thực tế tại trạm biến áp.

· Chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc.

· Hỗ trợ báo giá cạnh tranh cho đơn hàng lẻ và số lượng lớn phục vụ các dự án cải tạo, nâng cấp trạm biến áp.

Câu Hỏi Thường Gặp Về Nắp Chụp Đầu Cực TU & TI

Nắp chụp đầu cực TU/TI khác gì so với nắp chụp bát sứ TU/TI? Nắp chụp đầu cực che chắn điểm đấu nối dây dẫn tín hiệu trên thân thiết bị, chủ yếu phòng ngừa động vật và vật lạ tiếp xúc. Nắp chụp bát sứ che cánh sứ đầu vào cao áp, chủ yếu phòng ngừa nứt sứ do thời tiết. Một trạm biến áp được bảo vệ toàn diện nên trang bị cả hai loại.

Nắp chụp đầu cực TU & TI có cần tháo cáp điện khi lắp đặt không? Không nhất thiết. Sản phẩm được thiết kế với cấu trúc định vị bằng nút cài, cho phép lắp đặt trực tiếp lên đầu cực TU/TI mà không cần tháo rời cáp điện trong nhiều trường hợp, giúp tiết kiệm thời gian thi công.

Có thể dùng chung một loại nắp chụp cho cả TU và TI không? Trên thị trường có sản phẩm được thiết kế dùng chung cho cả đầu cực TU và TI do hai thiết bị này thường có kích thước đầu cực tương đồng. Tuy nhiên, để đảm bảo độ khít chính xác, quý khách nên cung cấp model cụ thể của TU và TI đang sử dụng để được tư vấn loại nắp chụp phù hợp nhất.

Nên chọn loại chống cháy hay không chống cháy? Với các trạm biến áp trong khu dân cư, tòa nhà hoặc công trình có yêu cầu cao về phòng cháy chữa cháy, nên ưu tiên chọn loại chống cháy đạt tiêu chuẩn FV0 (UL94). Loại không chống cháy có chi phí thấp hơn, phù hợp với các trạm biến áp ngoài trời thông thường.

Liên hệ Bách Huân ngay hôm nay để được tư vấn kỹ thuật miễn phí và nhận báo giá nắp chụp đầu cực TU & TI chính hãng, giao hàng nhanh trên toàn quốc.
