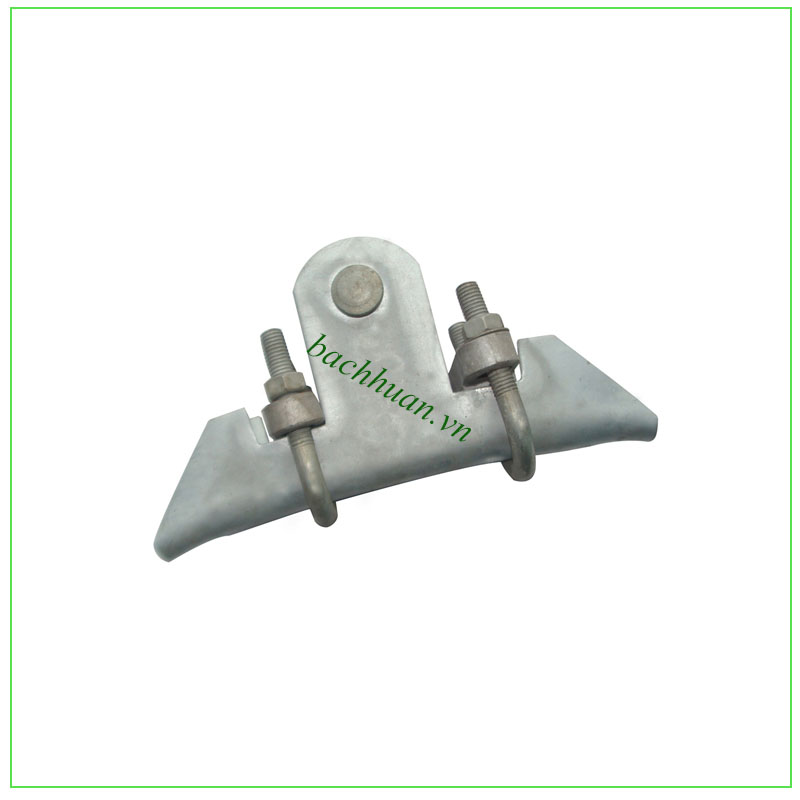

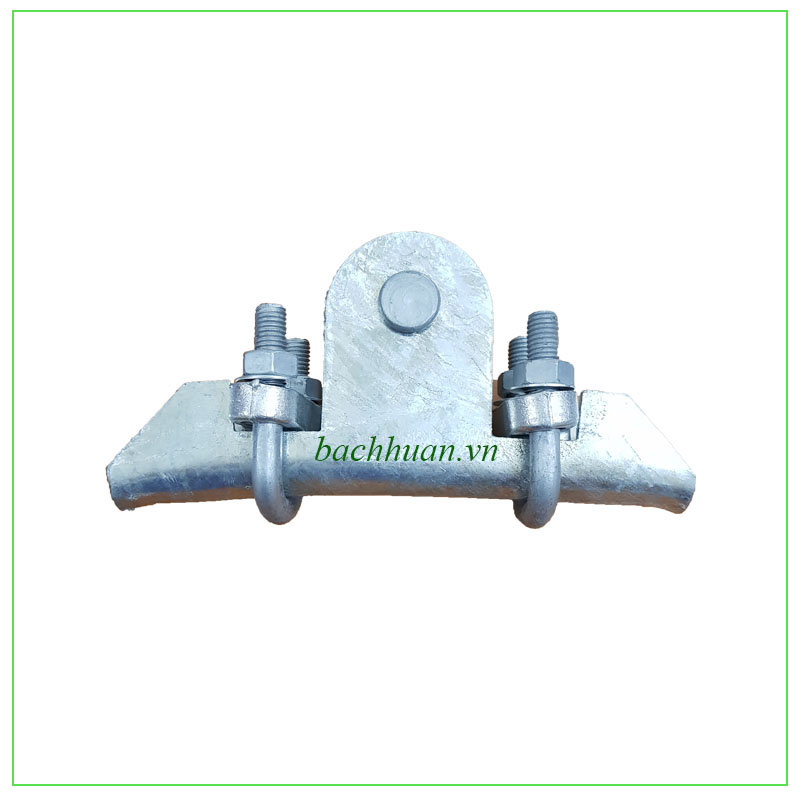

Cấu Tạo Khóa Đỡ

· Thân yên ngựa (Saddle body): hợp kim nhôm hoặc gang dẻo mạ kẽm, dạng cong lõm ôm khít theo đường kính dây dẫn, hai cánh vát nghiêng hai bên giúp dây dẫn tì đều lực khi có độ võng.

· Lỗ chốt xoay (Pivot hole): lỗ tròn ở đỉnh thân, dùng để lắp vào chốt ty sứ đứng hoặc bát sứ, cho phép khóa đỡ xoay nhẹ theo góc nghiêng tự nhiên của dây khi có độ võng hoặc gió tác động.

· Bu lông chữ U (U-bolt): hai bu lông hình chữ U ôm qua thân yên ngựa, siết bằng đai ốc để giữ chặt dây dẫn nằm trong lòng máng.

· Đai ốc và long đền: đi kèm bu lông chữ U, đảm bảo lực siết ổn định và phân bố đều lên thân khóa.

Nguyên Lý Hoạt Động

Dây dẫn trần được đặt vào lòng máng cong của thân khóa đỡ, sau đó bu lông chữ U được siết chặt qua thân, ép dây dẫn nằm cố định trong lòng máng. Lỗ chốt xoay phía trên cho phép toàn bộ khóa đỡ xoay nhẹ quanh trục gắn vào sứ đứng — thiết kế này giúp khóa đỡ tự điều chỉnh theo góc nghiêng tự nhiên của dây dẫn khi tuyến có độ võng hoặc chịu tác động của gió, tránh tập trung ứng suất cơ học tại một điểm cố định cứng nhắc, khác với cơ chế "tự siết theo lực căng" của các loại kẹp nêm dùng cho cáp ABC.

Thông Số Kỹ Thuật Khóa Đỡ

Thông số chi tiết (đường kính dây, tải trọng cơ học cụ thể theo từng mã sản phẩm) tra theo catalogue riêng của từng nhà sản xuất — liên hệ ngay để nhận bảng tra đầy đủ theo loại dây dẫn bạn đang sử dụng.

Phân Loại Khóa Đỡ

· Theo vật liệu: khóa đỡ nhôm đúc (nhẹ, tương thích điện hóa tốt với dây nhôm) và khóa đỡ gang dẻo mạ kẽm (chịu lực cao, chi phí thấp hơn).

· Theo kiểu lắp đặt: khóa đỡ lắp trên sứ đứng (phổ biến trên tuyến trung thế) và khóa đỡ lắp trực tiếp lên xà đỡ.

· Theo dải đường kính dây: mỗi mã sản phẩm tương ứng với một dải đường kính dây dẫn cụ thể, cần chọn đúng theo bảng tra nhà sản xuất.

Phân Biệt Khóa Đỡ Với Các Phụ Kiện Treo/Néo Khác

Ứng Dụng Khóa Đỡ

· Đỡ dây trần ACSR, AAC tại các cột đỡ trung gian trên đường dây trung thế và hạ thế.

· Lắp đặt trên đỉnh sứ đứng tại các vị trí tuyến thẳng, ít góc lái.

· Ứng dụng trong thi công mới và cải tạo, thay thế các điểm đỡ dây cũ trên lưới điện truyền thống dùng dây trần.

· Kết hợp với sứ đứng, sứ đỡ tăng cường trong hệ thống đường dây trên không.

Ưu Điểm Của Khóa Đỡ

· Thiết kế xoay linh hoạt giúp dây dẫn tự điều chỉnh theo độ võng và tác động của gió, giảm ứng suất tập trung.

· Cơ cấu bu lông chữ U đơn giản, dễ thi công, siết chặt chắc chắn bằng dụng cụ thông thường.

· Vật liệu bền, chịu được điều kiện thời tiết khắc nghiệt ngoài trời trong thời gian dài.

· Chi phí thấp, phù hợp lắp đặt số lượng lớn trên các tuyến đường dây dài dùng dây trần.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn đúng mã khóa đỡ tương ứng với đường kính dây dẫn thực tế đang sử dụng.

2. Chọn vật liệu phù hợp: nhôm đúc cho dây nhôm/ACSR (tránh ăn mòn điện hóa), gang dẻo mạ kẽm cho ứng dụng chịu lực cao hơn.

3. Đảm bảo lỗ chốt xoay được lắp chắc chắn vào ty sứ đứng hoặc xà đỡ, cho phép xoay tự do trong phạm vi thiết kế.

4. Siết bu lông chữ U đủ lực để giữ chặt dây nhưng không quá chặt gây biến dạng hoặc hư hại dây dẫn.

5. Kiểm tra định kỳ tình trạng ăn mòn, độ chặt của bu lông và khả năng xoay của khóa đỡ, đặc biệt sau các đợt gió bão.

Câu Hỏi Thường Gặp Về Khóa Đỡ

Khóa đỡ khác gì so với kẹp dừng thẳng dùng cho cáp ABC? Khóa đỡ dùng cho dây trần (không bọc cách điện) như ACSR, AAC, lắp trên sứ đứng với cơ cấu bu lông chữ U và khả năng xoay; kẹp dừng thẳng dùng riêng cho cáp vặn xoắn ABC (có bọc cách điện), với cơ cấu nắp đậy ôm lỏng cho phép cáp trượt nhẹ. Hai sản phẩm phục vụ hai loại dây dẫn khác nhau, không thay thế cho nhau.

Tại sao khóa đỡ cần có khả năng xoay? Vì dây dẫn trên tuyến thẳng vẫn có độ võng tự nhiên và chịu tác động của gió khiến góc treo thay đổi nhẹ theo thời gian và điều kiện thời tiết. Khả năng xoay giúp khóa đỡ tự điều chỉnh theo góc thực tế, tránh tập trung ứng suất cơ học gây mỏi kim loại tại điểm treo.

Có thể dùng khóa đỡ cho cột góc có góc lái lớn không? Không nên. Khóa đỡ được thiết kế cho các vị trí tuyến thẳng, góc lái nhỏ. Tại các cột góc có góc lái lớn, cần sử dụng phụ kiện néo chuyên dụng hoặc bố trí thêm sứ néo để chịu lực kéo lệch hướng phù hợp.
