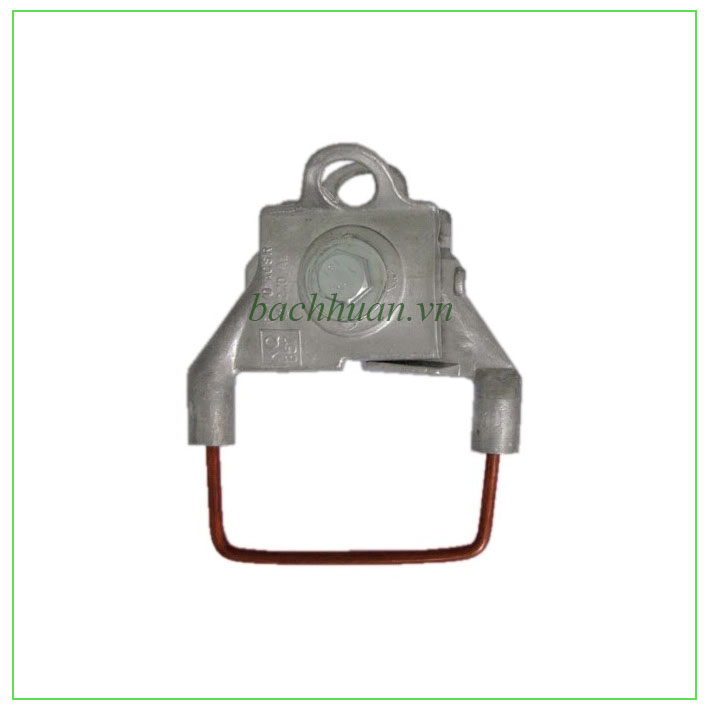

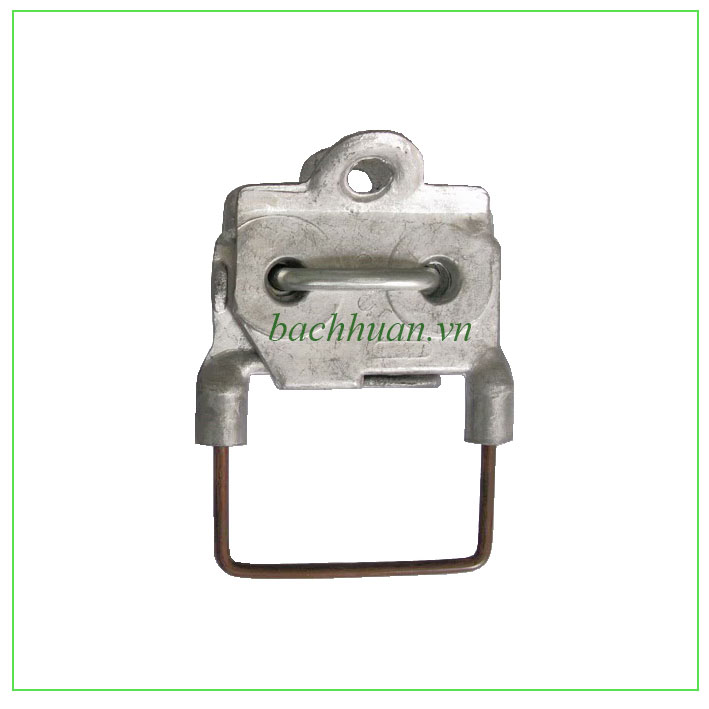

Cấu Tạo Kẹp Quai

· Thân nêm (Wedge body): hợp kim nhôm đúc, thiết kế dạng khối với rãnh trong để luồn và kẹp chặt dây cáp khi siết.

· Chốt nêm (Wedge pin): nằm ngang giữa thân, xuyên qua để tạo lực siết kẹp chặt dây cáp bên trong rãnh nêm.

· Lỗ mắt treo (Suspension eye): lỗ tròn phía trên thân nêm, dùng để móc vào ắc-măng, cùm treo hoặc móc treo trên cột điện.

· Quai giữ dây (Bail): dây kim loại (đồng hoặc hợp kim đồng) uốn hình chữ U, gắn phía dưới thân nêm, dùng để tạm giữ và định vị dây cáp trong quá trình lắp đặt trước khi siết chặt nêm.

Nguyên Lý Hoạt Động

Khi lắp đặt, dây trung tính chịu lực của cáp ABC được luồn qua quai (bail) ở phía dưới để giữ tạm đúng vị trí. Sau đó, dây được đưa vào rãnh của thân nêm và chốt nêm được ép chặt, tạo lực kẹp giữ dây cố định trong thân nhôm. Lỗ mắt phía trên được móc vào cùm treo trên cột, hoàn tất việc treo hoặc néo cáp tại vị trí lắp đặt. Thiết kế có quai giúp quá trình luồn dây và định vị trở nên dễ dàng hơn, đặc biệt khi thi công trên cao hoặc trong điều kiện thao tác một tay.

Thông Số Kỹ Thuật Kẹp Quai

Thông số chi tiết (dải tiết diện dây, kích thước lỗ mắt, tải trọng cụ thể theo từng mã sản phẩm) tra theo catalogue riêng của từng nhà sản xuất — liên hệ ngay để nhận bảng tra đầy đủ theo loại cáp ABC bạn đang sử dụng.

Phân Loại Kẹp Quai

· Theo mục đích sử dụng: kẹp quai dùng cho treo đỡ (suspension) tại cột trung gian và kẹp quai dùng cho néo (dead-end/tension) tại cột góc, cột đầu/cuối tuyến.

· Theo kích thước quai: quai lớn (dễ luồn dây, phù hợp tiết diện dây lớn) và quai nhỏ (gọn hơn, phù hợp tiết diện dây nhỏ).

· Theo dải tiết diện dây áp dụng: mỗi mã sản phẩm tương ứng với một dải tiết diện dây trung tính chịu lực cụ thể.

Ứng Dụng Kẹp Quai

· Treo đỡ hoặc néo cáp vặn xoắn ABC tại các cột điện trên lưới hạ thế.

· Thi công lắp đặt mới hoặc thay thế các điểm treo/néo cũ trên tuyến cáp ABC.

· Ứng dụng phổ biến trong các dự án cải tạo lưới điện từ dây trần sang cáp vặn xoắn ABC.

· Phù hợp cho cả công tác thi công trên cao, nơi thao tác một tay để định vị dây trước khi siết chặt.

Ưu Điểm Của Kẹp Quai

· Quai giữ dây giúp thi công dễ dàng hơn, đặc biệt khi làm việc trên cao hoặc không gian thao tác hạn chế.

· Cơ cấu nêm siết chặt chắc chắn, đảm bảo dây không bị tuột sau khi lắp đặt hoàn chỉnh.

· Vật liệu nhôm đúc bền, chịu được điều kiện thời tiết ngoài trời trong thời gian dài.

· Thiết kế đơn giản, dễ kiểm tra bằng mắt thường tình trạng kẹp trong quá trình bảo trì.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn đúng mã kẹp quai tương ứng với tiết diện dây trung tính chịu lực thực tế của cáp ABC đang sử dụng.

2. Luồn dây qua quai đúng cách trước khi siết chốt nêm, đảm bảo dây nằm đúng vị trí trong rãnh thân nêm.

3. Siết chốt nêm đủ lực theo khuyến cáo của nhà sản xuất, kiểm tra dây không bị trượt sau khi siết.

4. Đảm bảo lỗ mắt treo được móc chắc chắn vào ắc-măng hoặc cùm treo, chịu đủ tải trọng thiết kế.

5. Kiểm tra định kỳ tình trạng quai và thân nêm, đặc biệt sau các đợt gió bão hoặc thay đổi tải trọng lớn trên tuyến.

Câu Hỏi Thường Gặp Về Kẹp Quai

Kẹp quai khác gì so với khóa néo cong hoặc kẹp dừng thẳng? Kẹp quai là tên gọi theo đặc điểm cấu tạo (có quai giữ dây), có thể được dùng trong cả các dòng sản phẩm treo đỡ (suspension) lẫn néo (tension) tùy thiết kế cụ thể; khóa néo cong và kẹp dừng thẳng là tên gọi theo chức năng lắp đặt (vị trí góc lái hoặc tuyến thẳng). Cần đối chiếu catalogue cụ thể để biết kẹp quai thuộc nhóm chức năng nào.

Quai dây trên kẹp quai có chịu lực chính không? Không. Quai chủ yếu có vai trò định vị và giữ tạm dây trong quá trình lắp đặt; lực chịu tải chính đến từ cơ cấu nêm siết chặt dây bên trong thân nhôm sau khi hoàn tất lắp đặt.

Kẹp quai có thể tháo lắp lại nhiều lần không? Có thể tháo nêm để điều chỉnh hoặc bảo trì, tuy nhiên nên kiểm tra tình trạng bề mặt nêm và dây sau mỗi lần tháo lắp để đảm bảo lực kẹp vẫn đạt yêu cầu kỹ thuật.
