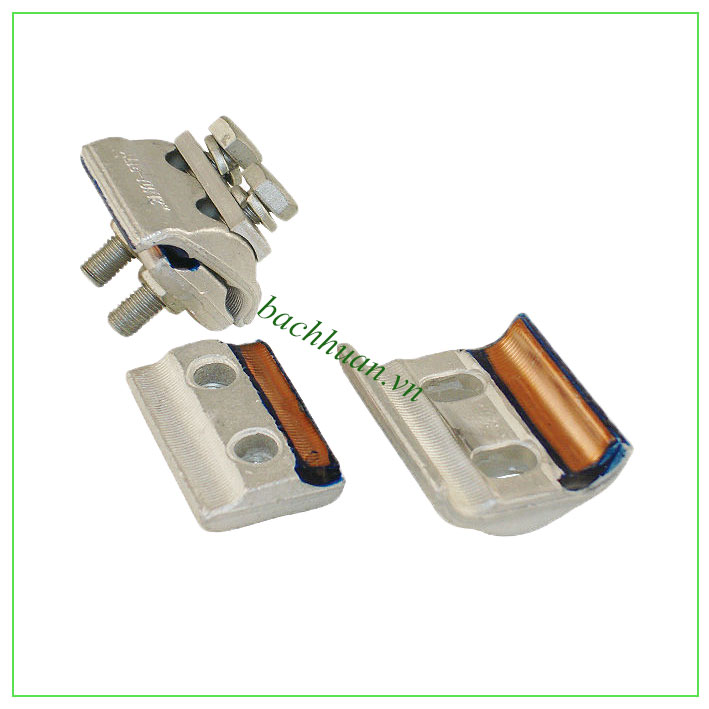

Cấu Tạo Kẹp Cáp Đồng Nhôm

· Nửa thân kẹp bằng đồng: tiếp xúc và giữ chặt cáp đồng, có rãnh hoặc khe siết phù hợp với tiết diện cáp đồng.

· Nửa thân kẹp bằng nhôm: tiếp xúc và giữ chặt cáp nhôm, có rãnh hoặc khe siết phù hợp với tiết diện cáp nhôm.

· Bu lông/ốc siết: siết chặt cả hai nửa kẹp vào cáp tương ứng, đảm bảo lực tiếp xúc điện ổn định.

· Vùng chuyển tiếp giữa hai vật liệu: được thiết kế liền khối hoặc liên kết chắc chắn ngay tại nhà máy, ngăn cáp đồng và cáp nhôm tiếp xúc trực tiếp với nhau.

Thông Số Kỹ Thuật Kẹp Cáp Đồng Nhôm

Thông số chi tiết (dải tiết diện, kích thước cụ thể theo từng mã sản phẩm) tra theo catalogue của từng nhà sản xuất — liên hệ ngay để nhận bảng tra đầy đủ theo tiết diện cáp bạn đang sử dụng.

Phân Loại Kẹp Cáp Đồng Nhôm

· Theo kiểu kết nối: kẹp siết bu lông (tháo lắp được, thi công nhanh không cần máy ép) và kẹp ép thủy lực (liên kết vĩnh viễn, độ bền cao hơn).

· Theo hình dạng: kẹp song song (dây đồng và dây nhôm đặt song song) và kẹp chữ thập/vuông góc (dây đồng và dây nhôm đặt vuông góc, dạng tương tự kẹp rẽ nhánh chữ C).

· Theo phạm vi tiết diện: mỗi mã sản phẩm có dải tiết diện riêng cho cả cáp đồng và cáp nhôm, cần tra đúng theo bảng của nhà sản xuất.

Ứng Dụng Kẹp Cáp Đồng Nhôm

· Đấu nối dây tiếp địa bằng đồng vào dây trung tính hoặc dây chính bằng nhôm trên lưới điện phân phối.

· Rẽ nhánh cáp đồng (cấp điện cho thiết bị đo lường, chống sét) từ đường dây trục chính bằng nhôm.

· Kết nối hệ thống tiếp địa bằng đồng với kết cấu, thanh dẫn bằng nhôm tại trạm biến áp.

· Đấu nối chuyển tiếp trong tủ điện khi hệ thống dùng kết hợp cả dây đồng và dây nhôm.

Ưu Điểm Của Kẹp Cáp Đồng Nhôm

· Loại bỏ hoàn toàn ăn mòn điện hóa khi đấu nối trực tiếp hai loại cáp khác vật liệu.

· Không cần cosse hay phụ kiện trung gian bổ sung, đấu nối gọn trong một thao tác.

· Loại kẹp siết bu lông cho phép tháo lắp, điều chỉnh khi cần bảo trì mà không cần máy ép.

· Đảm bảo độ tin cậy và an toàn lâu dài cho hệ thống có kết hợp nhiều loại vật liệu dẫn điện.

Lưu Ý Khi Chọn Mua Và Lắp Đặt

1. Chọn đúng mã kẹp theo dải tiết diện của cả cáp đồng và cáp nhôm thực tế cần đấu nối.

2. Đảm bảo cáp đồng chỉ tiếp xúc với nửa kẹp bằng đồng, cáp nhôm chỉ tiếp xúc với nửa kẹp bằng nhôm — không lắp sai vị trí.

3. Vệ sinh sạch bề mặt cáp, loại bỏ lớp oxit trước khi lắp kẹp, đặc biệt với cáp nhôm.

4. Với kẹp siết bu lông, siết đúng lực khuyến nghị và kiểm tra định kỳ để tránh nới lỏng theo thời gian.

5. Với kẹp ép thủy lực, sử dụng đúng khuôn ép và lực ép theo khuyến cáo của nhà sản xuất.
