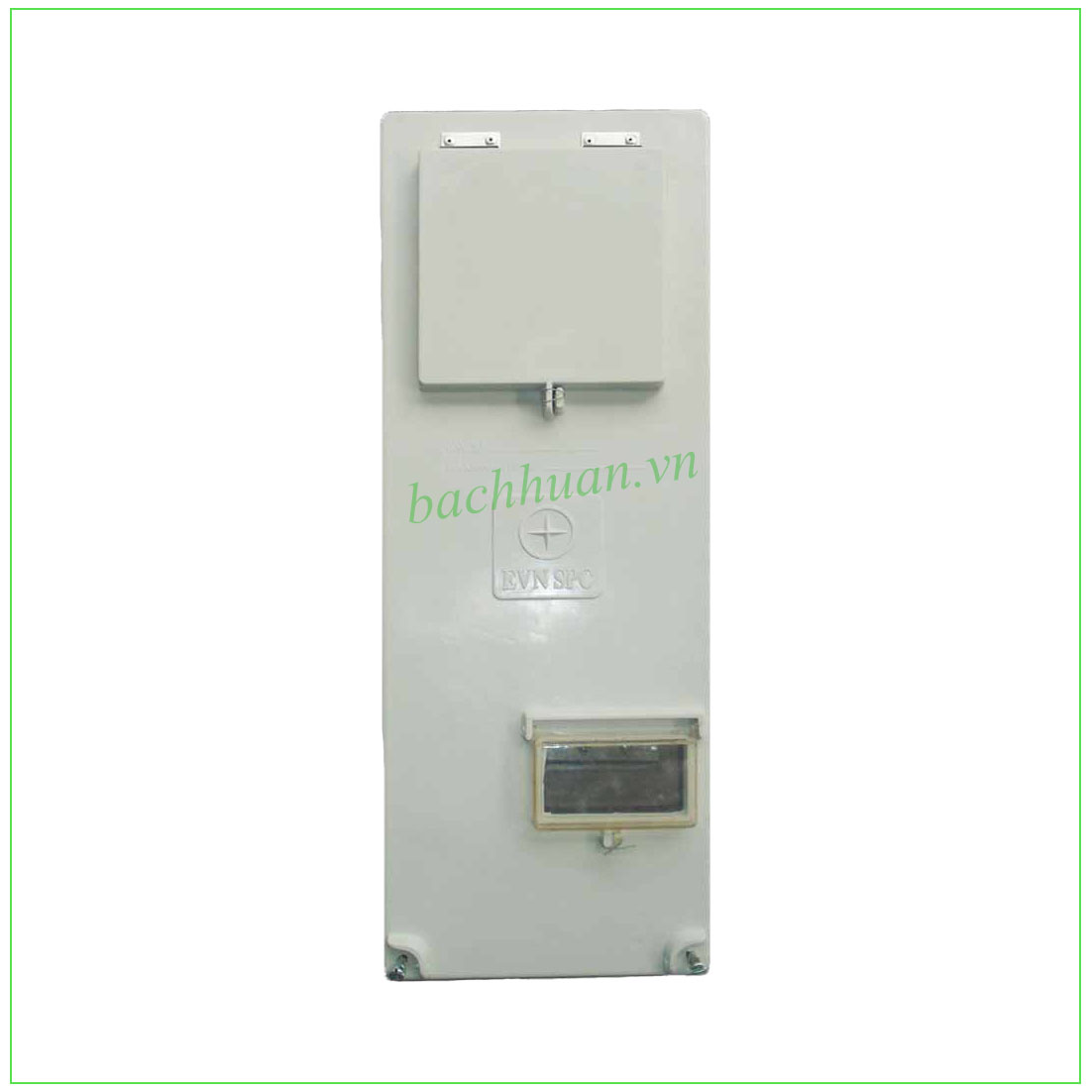

Cấu tạo

· Vỏ hộp: composite hoặc tôn sơn tĩnh điện, chịu thời tiết, chống cháy, chống ăn mòn (loại ngoài trời); nhựa ABS/PC cho vị trí lắp trong nhà.

· Cửa hộp: kính hoặc mica trong suốt để đọc chỉ số công tơ mà không cần mở khóa, có vị trí khóa hoặc niêm chì.

· Tấm lắp đặt: đục lỗ sẵn theo kích thước công tơ 3 pha tiêu chuẩn (công tơ trực tiếp hoặc công tơ gián tiếp qua CT).

· Cầu đấu/domino 3 pha + trung tính: đấu nối 3 dây pha, dây trung tính vào/ra công tơ.

· Ngăn CT (biến dòng) và cầu chì bảo vệ: dành cho công tơ đo gián tiếp ở phụ tải dòng lớn.

Thông số kỹ thuật

Thông số (kích thước, cấu hình CT) thay đổi theo hãng, công suất phụ tải và tiêu chuẩn của từng công ty điện lực địa phương — liên hệ BÁCH HUÂN để nhận bảng chi tiết.

Ứng dụng

· Hộ sản xuất, xưởng cơ khí, cơ sở kinh doanh dùng động cơ, máy móc 3 pha.

· Nhà hàng, khách sạn, tòa nhà văn phòng có phụ tải 3 pha công suất lớn.

· Trạm bơm, hệ thống chiếu sáng công cộng dùng nguồn 3 pha.

Ưu điểm

· Kích thước và cấu hình phù hợp riêng cho công tơ 3 pha, đảm bảo đấu nối an toàn, đúng kỹ thuật.

· Có thể tích hợp ngăn CT cho phụ tải dòng lớn, đo lường chính xác.

· Cửa đọc chỉ số trong suốt, thuận tiện ghi chỉ số định kỳ.

· Vật liệu bền, phù hợp cả lắp đặt trong nhà và ngoài trời tùy phiên bản.

Lưu ý khi lựa chọn và lắp đặt

1. Xác định phương thức đo (trực tiếp hay qua CT) dựa trên công suất và dòng tải thực tế của hộ dùng điện.

2. Chọn vật liệu và cấp bảo vệ IP phù hợp với vị trí lắp đặt (trong nhà hay ngoài trời).

3. Đấu nối đúng thứ tự pha (A-B-C), trung tính, đảm bảo công tơ đo chính xác và an toàn vận hành.

4. Với đo gián tiếp qua CT, cần chọn tỷ số biến dòng phù hợp với dòng tải tối đa của phụ tải.

5. Tuân thủ tiêu chuẩn kích thước, quy cách lắp đặt công tơ 3 pha theo quy định của công ty điện lực địa phương.
